Kreuzschiebeschlitten KSS 160 als Kreuztisch

Der Schlitten wurde zur schnellen Positionierung und preiswerten Lösung entwickelt.

Speziell werden die Kreuztisch als Kreuzschiebeschlitten zu Ständerbohrmaschinen gefertigt.

Der Aufbau besteht aus Platten im Direktverbund mit Führungsstäben. Die Führungen sind Rotgussblöcke mit einstellbaren Führungsspiel. Die Klemmung erfolgt über die Lager.

Die Seriengröße besteht aus Platten mit Querschnitt von 200 x25mm.

Die Führungen sind Blöcke mit 40 x 40 mm Querschnitt. Die Stäbe sind aus abgeflachtem Rundmaterial 30 mm Größe.

Die Tischgröße ist Verfahrweg 350 mm + 200 mm = 550mm

Der Fahrweg in Y ist in Serie215 mm

Der Tisch kann mit Spannbohrungen in 50mm AbstandM12 geliefert werden.

Die Bewegung der einzelnen Achsen kann in mehreren Varianten erfolgen.

1. Verschiebung auf Position von Hand.

2. Wie 1+Feinverstellung.

Hier wird eine Spindel mitgeschleppt ,welche nach einer Grobeinstellung geklemmt wird. Nun erfolgt die Feineinstellung über ein Gewinde.

3. Wie 1 und Handrad über Zahnrad und Zahnstange mit einem Hub von ca. 125 mm je Umdrehung.

4. In Sonderausführung mit Trapezgewindespindel , Hydraulik- oder Pneumatikzylinder.

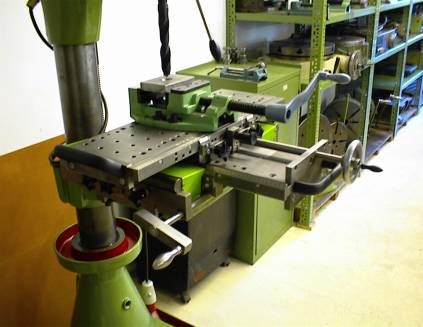

Diese Flott Säulenbohrmaschine wurde mit unserem KSS 160 zur Koordinatenbohrmaschine.

Die Position wird in der Grundvariante nach Augenmaß gefunden. ( Radialbohrmaschine)

Hierbei kann auch mit Tiefenmaßstab gearbeitet werden. Lose oder in fest angebrachter Ausführung.

Eine günstige Version ist das Positionieren über 2 oder 3 Maßstäben.

Bei zwei Maßstäben!

Bei Arbeiten mit einem Schraubstock wird dieser mit der Festbacke auf Null oder Hundert gespannt. Nun kann von der hinteren Backe gearbeitet werden.

Die Schraubstockkante wird auf ein gerades Maß gebracht und es kann von dort aus gerechnet werden.

Bei drei Maßstäben ,gleich 2 Maßstäben X Achse ,arbeiten wir von Schraubstockmitte nach + und – jeweils von 0.Die Maßstäbe zählen nach links oder rechts.

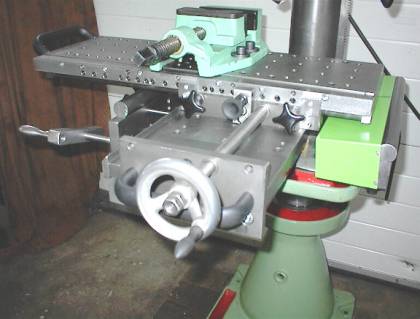

Im Bild sind 2 Maßstäbe mit einem Streckenraster und 2 Kreuzgriffe zur Klemmung zu sehen.

Die Welle dient zur Kraftübertragung Handrad ( Kurbel) zu Zahnrad und dann auf Zahnstange .Verschiebung der X -Achse .

Die Streckenraster tragen zur preiswerten und präzisen Lösung bei. In den Rasterbohrungen werden mit Bohrbuchsen eingesetzt. Die Rastbolzen sind mit Arretierung und Feder versehen. Minimales Stichmaß 12mm ( bei Serientische) die Wiederholgenauigkeit liegt bei max. +/- 0.05mm . Wird jedoch auf die Einrastrichtung geachtet , so erzielen Sie eine

Wiederholgenauigkeit von +/- 0,02 mm.

Bei Stichgenauigkeiten +/- 0,01mm und ein Stichmaß > 20mm kann eine Lösung über Teilkolbenbuchsen ausgeführt werden.

Streckenraster dienen auch zur Unterstützung von Digitalanzeigen. ( schnelleres Positionieren).

Bei Plattenrasterausführungen liegen die Platten vor der X Achse und werden von dieser mitgeschleppt. Der Vorteil liegt bei dem gleichmäßigend und geringem Abstand zur Bohrspindel. Die Justierung ist in einem Abstand von ca. 250mm montiert.

Hier im Bild eine Abstützung und Abdeckung in X-Achse. Nonius zu X + Seite und Raster/Maßstableiste.

Preisangebote Kreuztisch als Kreuzschiebeschlitten

Artikelnummer	X mm	Y mm	Aufgebaut auf	Zu Auslage	Preis € + MwSt.	Lief.	Karte Hyper.
AK35173200000	350	170	HUWEMA	220mm	950,00	Neu	350170
AK35213200000	350	215		290mm	1075,00	Neu	350210
AK35213201020	350	215		280mm	1850,00	Neu	3502102
AK41214702030	410	215	FLOTT SB23	290mm	3250,00	Neu	4102104
AK61266702331	610	260	WMW MK4	320mm	3750,00	VOR	612667
AK99266702131	1000	260	WMW Mk5	320mm	2400.00	PRO	9926670
