G. Plogmann

Maschinenkarte

Schiebeschlitten

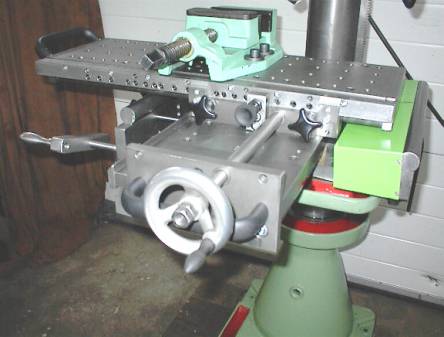

Benennung: Kreuztisch   Kreuzschiebeschlitten

Hersteller: Fa. G. Plogmann











Typ: KSS160  Zahnstange ; Raster; 3 Nonien  Spannbohrungen  M12 50x50 mm Raster

Abstand Führungsmitte : 160 mm

Artikelnummer: AK41214700000

Bestellnummer:  MZSKS16004121

Baujahr: neu

Fahrweg: X Achse (längs)   410 mm

                 Y Achse (quer )   215 mm



Tischgröße: 610x220 mm  Oberfläche mit Spannbohrungen  M12  im Raster 50x50mm

Tischquerschnitt:200x20



Einrichtung zu Maschine : Säulenbohrmaschine Flott

Typ:    SB 23

Ausladung:290mm



Grundplatte: L x B 320x200 mm

Tischgröße: ca.320 x 280mm

Dicke: 25     mm

Lage zu Ausladung : Mitte X + 40mm



Y- Achse

Größe Y-Achse: Platte 415 x 200mm

Y Ende zu Tischmitte x: 175 + 15 = 190  mm

Fahrweg y : - 15 mm     bis + 200mm

X Platte Hinterkante = 0 Vorderkante 200 mm



Bauhöhe 152mm

Bohrdruck max.:6000N

 (Auf Grundplatten Mitte):      60000 N

Tischbelastung max.:   300 kg



Tischverstellung

Verschiebung:

von Hand: Zug/Druck

über Zahnstange mit Handrad: ja

Sonstiges:

Positionierung: per Auge /3 Maßstäbe mit Nonius 1/20 mm



               Digitalanzeige: nein  vorgesehen: nein

 Streckenraster: ja    vorgesehen: ja

               Plattenraster:  nein  vorgesehen: ja











Sondereinrichtungen:



Abstützung der X Achse mit Abdeckung der Bedienungsverlängerung Y- Achse .





Gewicht: ca. 85kg

Preis : 3250,00 EUR + MwSt.





Lieferzeit 8 Wochen  nach Auftragseingang.
