G. Plogmann

Maschinenkarte

Schiebeschlitten

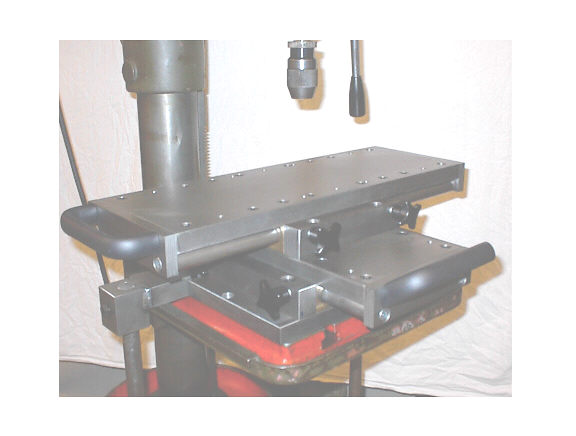

Benennung: Kreuztisch / Kreuzschiebeschlitten KSS 160

Hersteller: Fa. G. Plogmann

Typ: KSS160

Abstand Führungsmitte : 160 mm

Artikelnummer:AK35213200000

Bestellnummer:MZSSKS16003521

Baujahr: neu

Tischgröße: 550x200 mm X Tischquerschnitt:200x20

Fahrweg: X Achse (längs) 350mm Spannbohrungen: nein

Y Achse (quer ) 215mm Rastermaß Spannbohrungen :

Einrichtung zu Maschine :

Typ: Zentrierbohrungen :

Ausladung:min.290mm Grundplatte: L x B 320x200 mm

Tischgröße: ca.320x280mm Dicke: 25 mm

Y Ende zu Tischmitte x:190mm Lage Mitte X Tisch zu Ausladung :

+40mm

min. Spindelausladung: 275mm

Bauhöhe 152mm Größe Y-Achse: 415x200mm

Bohrdruck max.:6000N

(Auf Grundplatten Mitte): Abstützung in X-Achse: nein

Tischbelastung max.:100kg

Tischverstellung

Verschiebung:

von Hand: Zug/Druck mit Feinverstellung: nein

über Zahnstange mit Handrad: nein

Sonstiges:

Positionierung: per Auge / Maßstäbe mit Nonius 1/20 mm Stck.

Maßstäbe vorgesehen:

Digitalanzeige: nein vorgesehen: nein

Streckenraster: nein vorgesehen: nein

Plattenraster: nein vorgesehen: nein

Sondereinrichtungen:

Keine

Gewicht: ca. 85kg

Preis : 1075,00 EUR + MwSt.

Freibleibend Stand Jan. 2005

Lieferzeit ca. 8 Wochen nach Auftragseingang. Preis ab Standort 56825 Schmitt.
