G.
Plogmann
Maschinenkarte

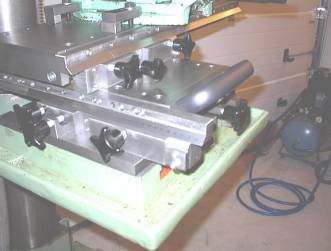

Schiebeschlitten
Benennung: Kreuztisch
Kreuzschiebeschlitten
Hersteller: Fa. G. Plogmann
Typ: KSS160
Abstand
Führungsmitte : 160 mm
Artikelnummer:AK35213201020
Baujahr: neu
Tischgröße: 550x200 mm X Tischquerschnitt:200x20
Fahrweg: X Achse (längs) 350mm Spannbohrungen: nein
Y Achse (quer ) 215mm Rastermaß
Spannbohrungen :
Einrichtung zu
Maschine : Säulenbohrmaschine
Typ: Pk203 Zentrierbohrungen
:
Ausladung:min.280mm
Grundplatte: L x B
320x200 mm
Tischgröße: ca.320x280mm Dicke: 25 mm
Y Ende zu Tischmitte x:190mm Lage zu Ausladung : +40mm
min.
Spindelausladung: 275mm
Bauhöhe 152mm Größe Y-Achse: 415x200mm
Bohrdruck max.:6000N
(Auf Grundplatten Mitte): Abstützung in X-Achse: nein
Tischbelastung max.:120kg
Tischverstellung
Verschiebung:
von Hand: Zug/Druck mit Feinverstellung: ja in X und Y Achse
Positionierung: per Auge /
Maßstäbe mit Nonius 1/20 mm 2Stck.
Der Schlitten
wird durch Zug oder Druck , von Hand ,
in ca. Position gebracht. Die genaue Einstellung
erfolgt über eine Gewindespindel.
Diese wird nach
Verschiebung über Kreuzgriff geklemmt
und nun erfolgt die Feineinstellung über Gewindespindel und Maßstäbe.
Digitalanzeige: nein vorgesehen: nein
Streckenraster: nein vorgesehen: ja
Plattenraster: nein vorgesehen: nein
Sondereinrichtungen:
Maßstäbe schräg und Feinverstellung über Spindel.
Gewicht: ca. 85kg
Preis : 1850,-EUR + MwSt.
