G. Plogmann

Maschinenkarte

Schiebeschlitten

Benennung: Kreuzschiebeschlitten

Hersteller: Fa. G. Plogmann

Typ: KSS160 Grundausstattung

Abstand Führungsmitte : 160 mm

Artikelnummer: AK35173200000

Bestellnummer: MZKS16003521

Baujahr: neu

Fahrweg: X Achse (längs) 350 mm

Y Achse (quer ) 170 mm

Tischgröße: 550x200 mm Oberfläche ohne Spannbohrungen

Tischquerschnitt:200x20

Einrichtung zu Maschine : Säulenbohrmaschine Huvema Mk4

Typ: HU 40

Ausladung: 220mm

Grundplatte: L x B 320x200 mm Dicke: 25 mm

Lage zu Ausladung : Mitte X + 70mm

Y- Achse

Größe Y-Achse: Platte 370 x 200 mm 25 dick

Y Ende zu Tischmitte x: 130 + 15mm = 145mm

Fahrweg y : 0 mm bis + 175 mm

X Platte Hinterkante = 0 bis –25 mm von Vorderkante

Bauhöhe 152mm

Bohrdruck max.: 6000N

(Auf Grundplatten Mitte):

Tischbelastung max.:100kg

Tischverstellung

Verschiebung: von Hand Die Arbeit erfolgt wie bei einer Radialbohrmaschine. Es können Stichmaße mit einem Tiefenmesser ermittelt werden. Bohrungen können jeweils auf einer Linie oder in 90 ° Winkel gehalten werden.

Gewicht: ca. 85kg

Maschine ist verkauft! Ist auf Flott SB23 gebaut !

Sonderpreis / Vorführgerät 950,00 EUR + MwSt.

Tischjustierung zu Flott SB23 150,00 EUR + MwSt.

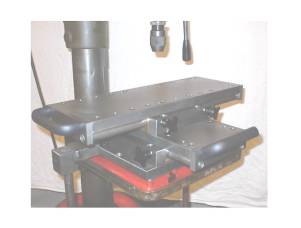

Bild ähnlich
