Maschinenkarten

Fräsmaschinen

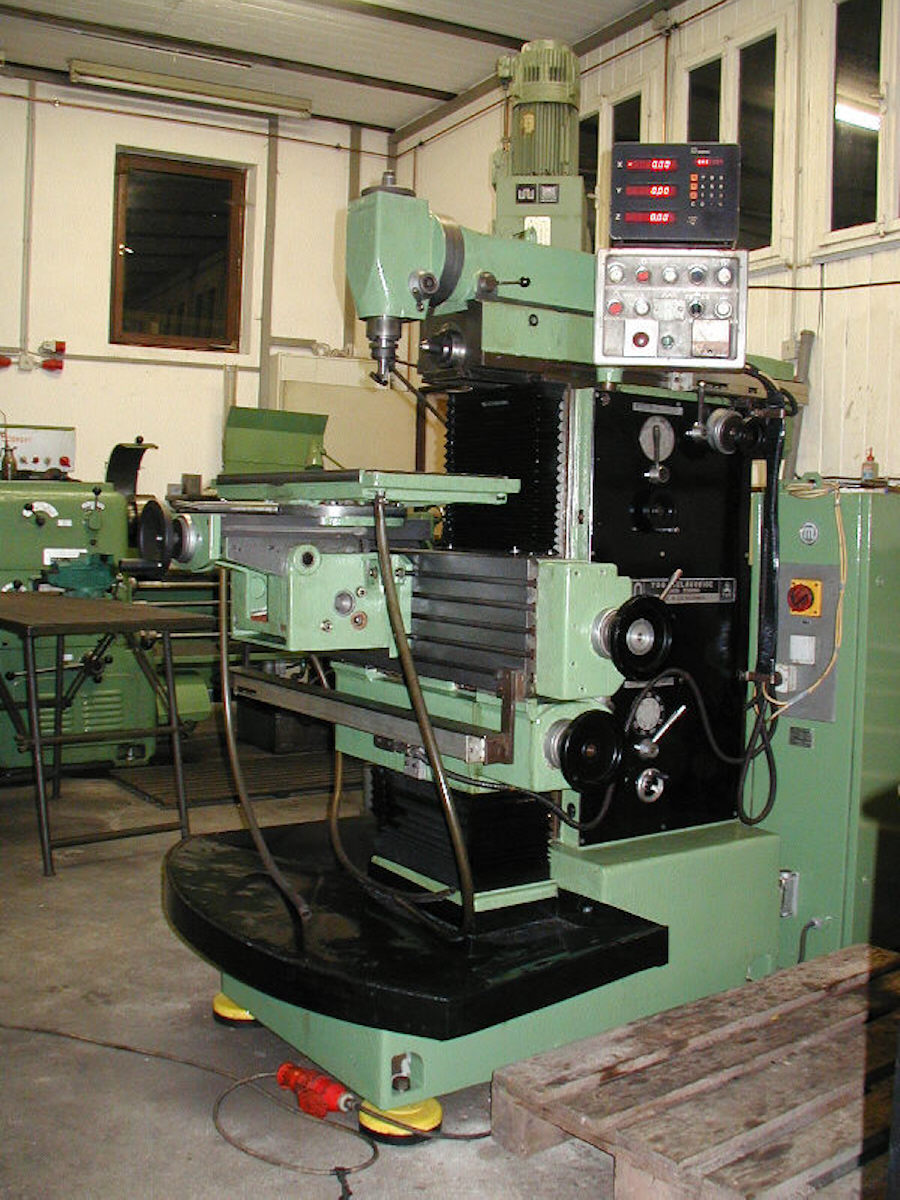

Benennung: Werkzeugfräse

Baumuster: FN 40

Hersteller:  Tos  Baujahr:   !975                                Fabrik. Nr. 0060723

Flächenbedarf:   L x B x H

Gewicht 1750 kg ohne Vertikalfräskopf mit festem Winkeltisch.

Kompl. ca. 2250 kg

Arbeitsbereich:

Tischgröße  360 x660

Fahrweg   X 700mm

Fahrweg   Y 300mm

Fahrweg   Z 400 mm

Abstand Spindelmitte  Ständer:

Abstand Spindelnase  Tisch:      mm

Abstand  horizontal  Spindelmitte / Tisch

                                              min.                max.

   Abstand   Spindelmitte / Unterkante Gegenlager

                                                                             max.  Fräser Ø  mit Gegenlager.

Spindelaufnahmen:   Sk40

Spindelkopf

Schwenkbereich  360 °

Pinole:

Hub:  90mm

Tisch:

Aufspannfläche: 360 x 660mm

T-Nuten     Anzahl  6 mm          Breite: 14 mm        Abstand  45mm

Tisch in allen  Achsen  schwenkbar .

In  Tischachse  um  360 °. In horizontaler  Bearbeitung  kann  Sie als

Bohrwerk eingesetzt werden.  Tisch ist in Y-Achse zusätzlich verschiebbar. 200 mm .

Drehzahlen:  40/50/63/(80/100/125/169/200/250/315/400/630/800/

                     1000/1250/1600/2000/ U /min.

Vorschübe:  X / Y/ Z Achse  18 Stck.  8-400mm/min

                        8/12/16/20/25/31/40/50/63/80/100/125/160/200/250/315/400 mm/min

Kühlmitteleinrichtung:   ja

Bemerkung: Maschine in sehr guten  Zustand . Wir haben eine Reparatur ausführen müssen. Maschinen wurde kompl. gereinigt.

Die Abdeckung in Z-Achse  wurde erneuert. Maschine wurde gestrichen  und Tisch überarbeitet.

Maschine steht seit einigen Jahren auf Lager. Sie sollte nach Verkauf der Werkstatt, als Ersatz zum Bohrwerk dienen.

Zubehör: Digitalanzeige  in drei Achsen  mit Nullpunkt.
