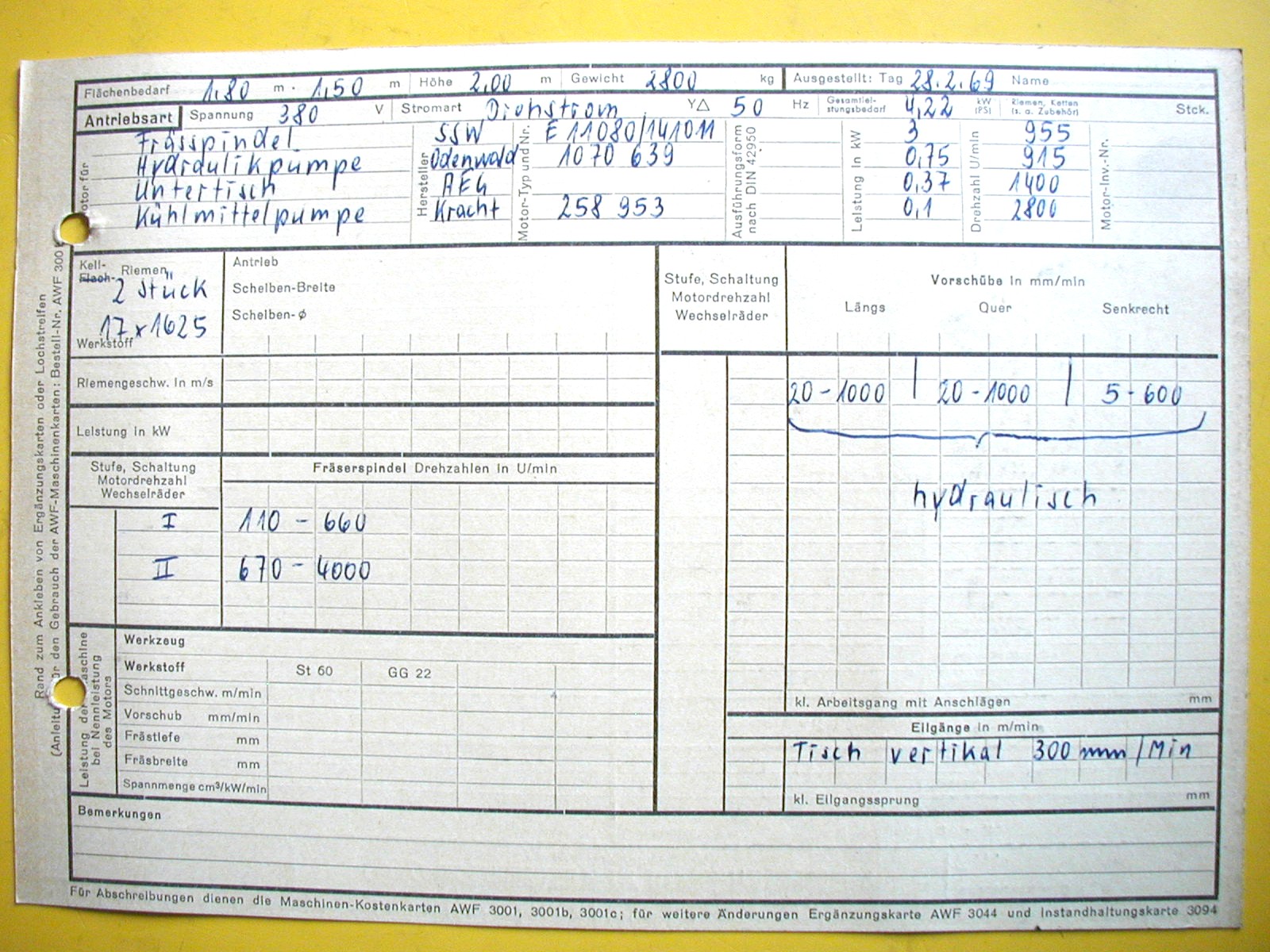

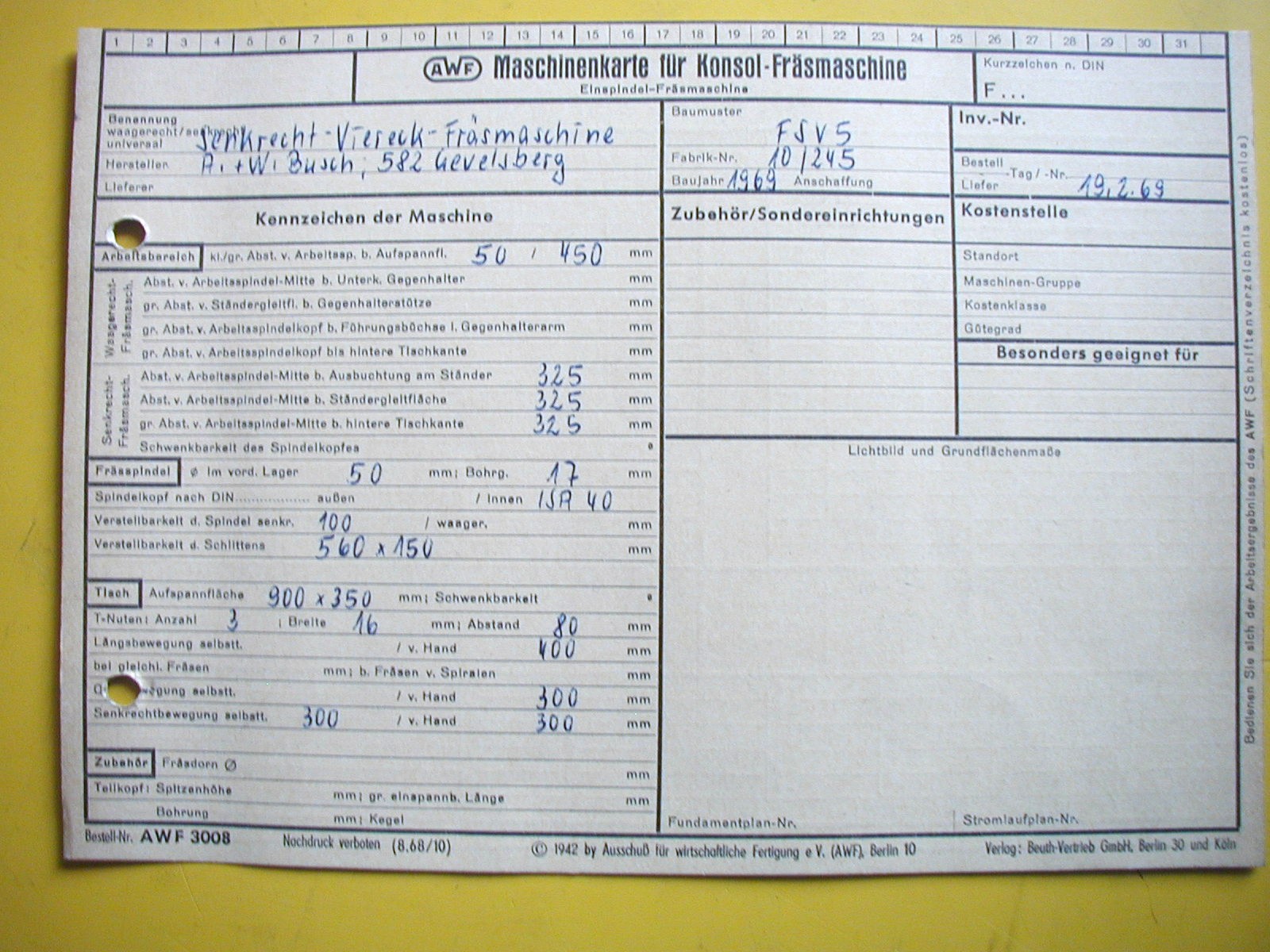

Maschinenkarte

Busch Nutenfräse FSV 5

Senkrecht – Viereck - Fräsmaschine

Verkauf erfolgt ohne Werkzeug und Spannmittel

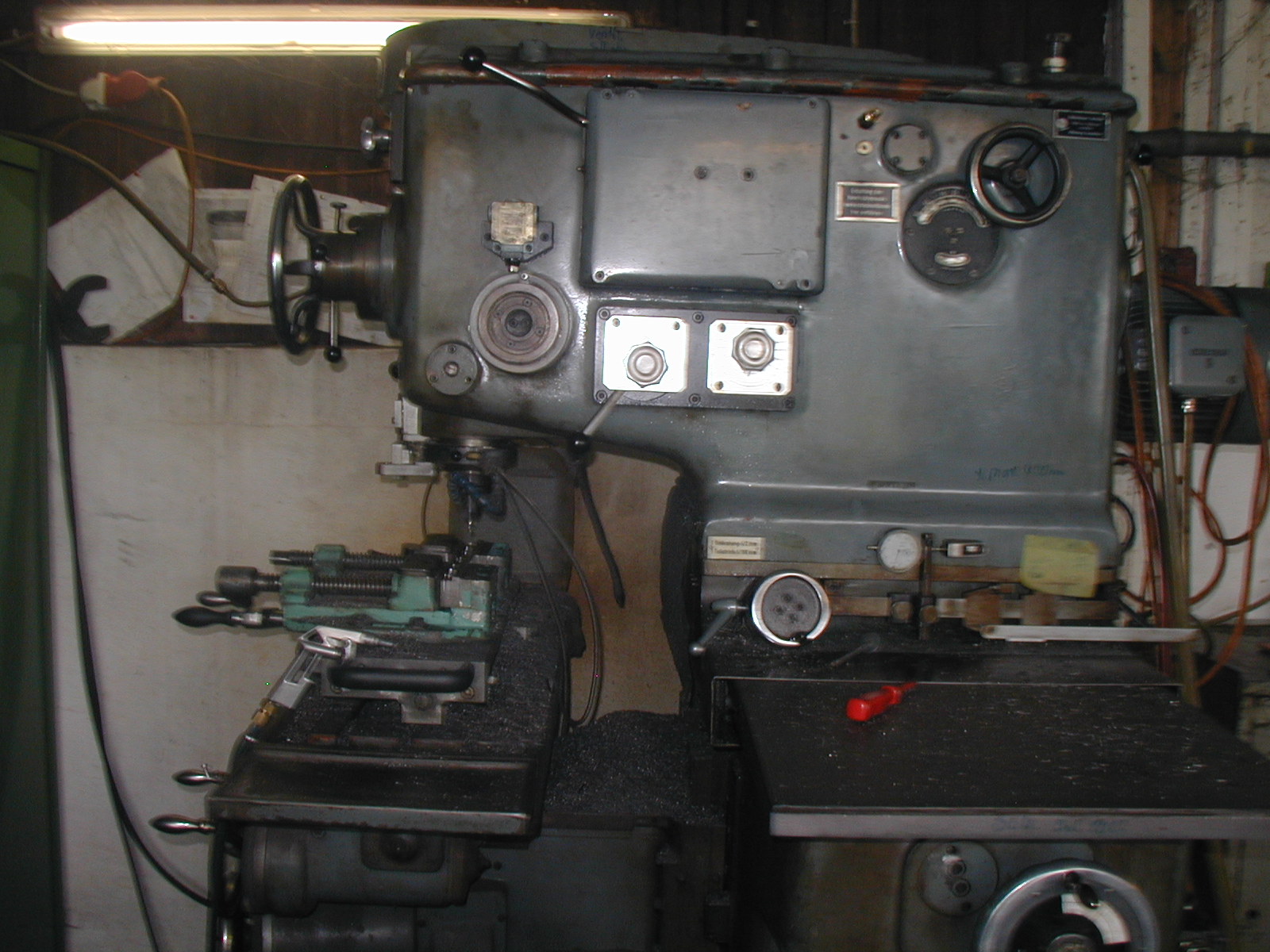

Ansicht von Seite

Die Maschine fährt selbständig in Pandel-Hub.

Dies erfolgt in x oder y Achse oder als Rahmen in y, x, y, x Bewegung. Sie setzt im Intervall am Ende der x Achse in Z zu.

Ist die eingestellte Tiefe erreicht fährt Sie min. ein Rahmen weiter.

Dann wird die Spindel in Z angehoben.

Wir haben die Maschine zur Bearbeitung von Treppenstufen genutzt!

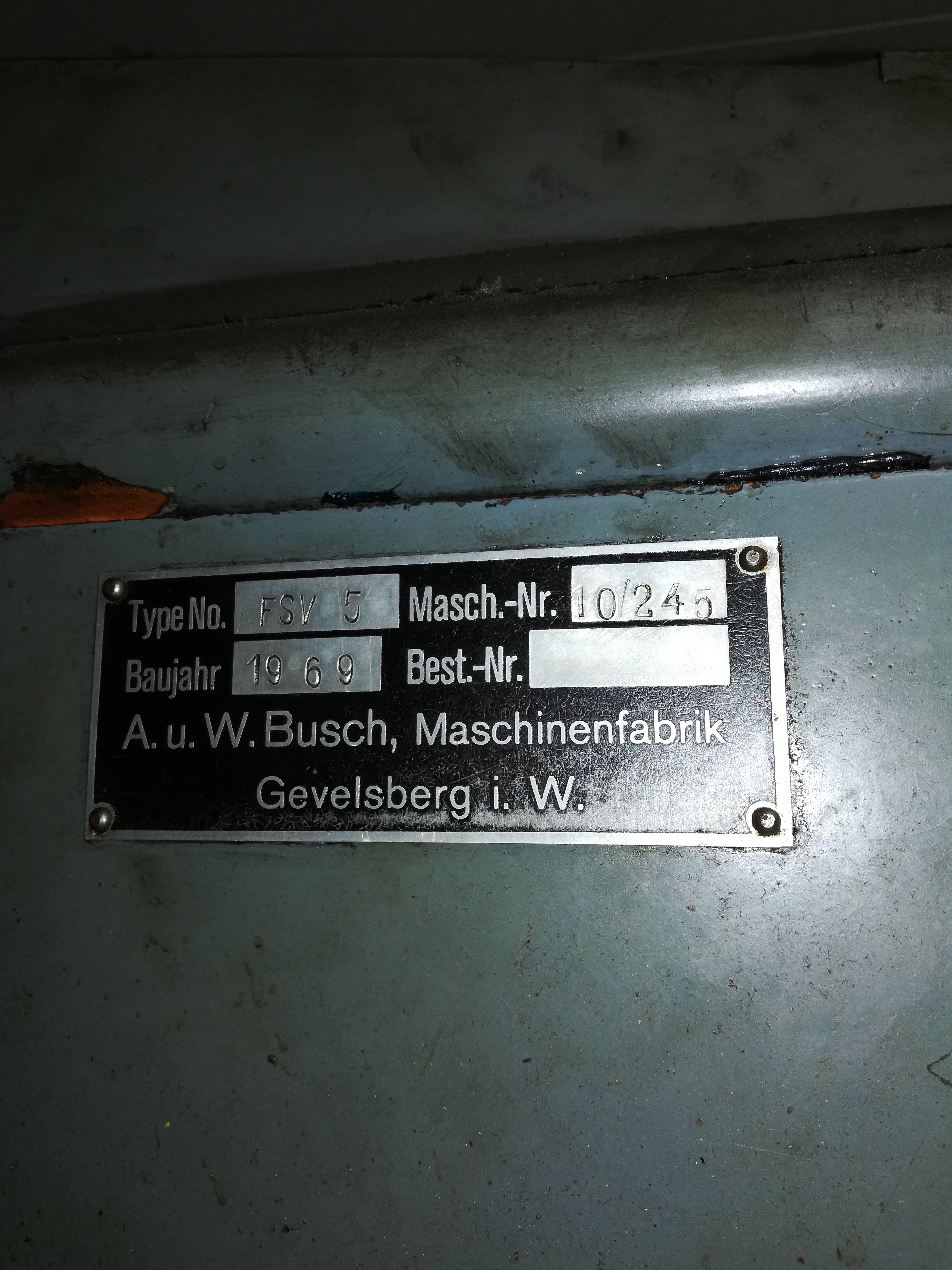

Hersteller: Busch 582 Gevelsberg Typ: FSV 5

Fabrik Nr. : 10 / 245 Baujahr 1969

Tisch

Aufspannfläche: 900x350mm T-Nuten 3 Stück 16mm Abstand 80mm

Längsbewegung ; von Hand ,400mm

Querbewegung : von Hand ,300mm

Z – Achse : 300mm selbständig im Eilgang 300 mm/min. oder per Hand

Arbeitsspindel

Abstand :zu Tisch 50 bis 450mm

Mitte Spindel zu Ständer 325 mm

Spindel Drehzahl : 110 bis 660 U/min.

670 bis 4000 U / min.

Vorschub längs und quer 10 bis 1000 mm / min

vertikal 5 bis 600 mm/min.

Die Bewegung erfolgt hydraulisch.

Die Maschine fährt auf Anschlag !

Sie hat eine hohe Wiederholgenauigkeit. 0,01 mm

Die Spindel-Zustellung erfolgt hydraulisch mit einer Schnittgenauigkeit von +-0,02mm.

Flächenbedarf

1,8 x 1,5 m Höhe 2,00 m

Gewicht 2,8 kg

Frässpindel 3kw 2 Keilriemen 17 x 1625

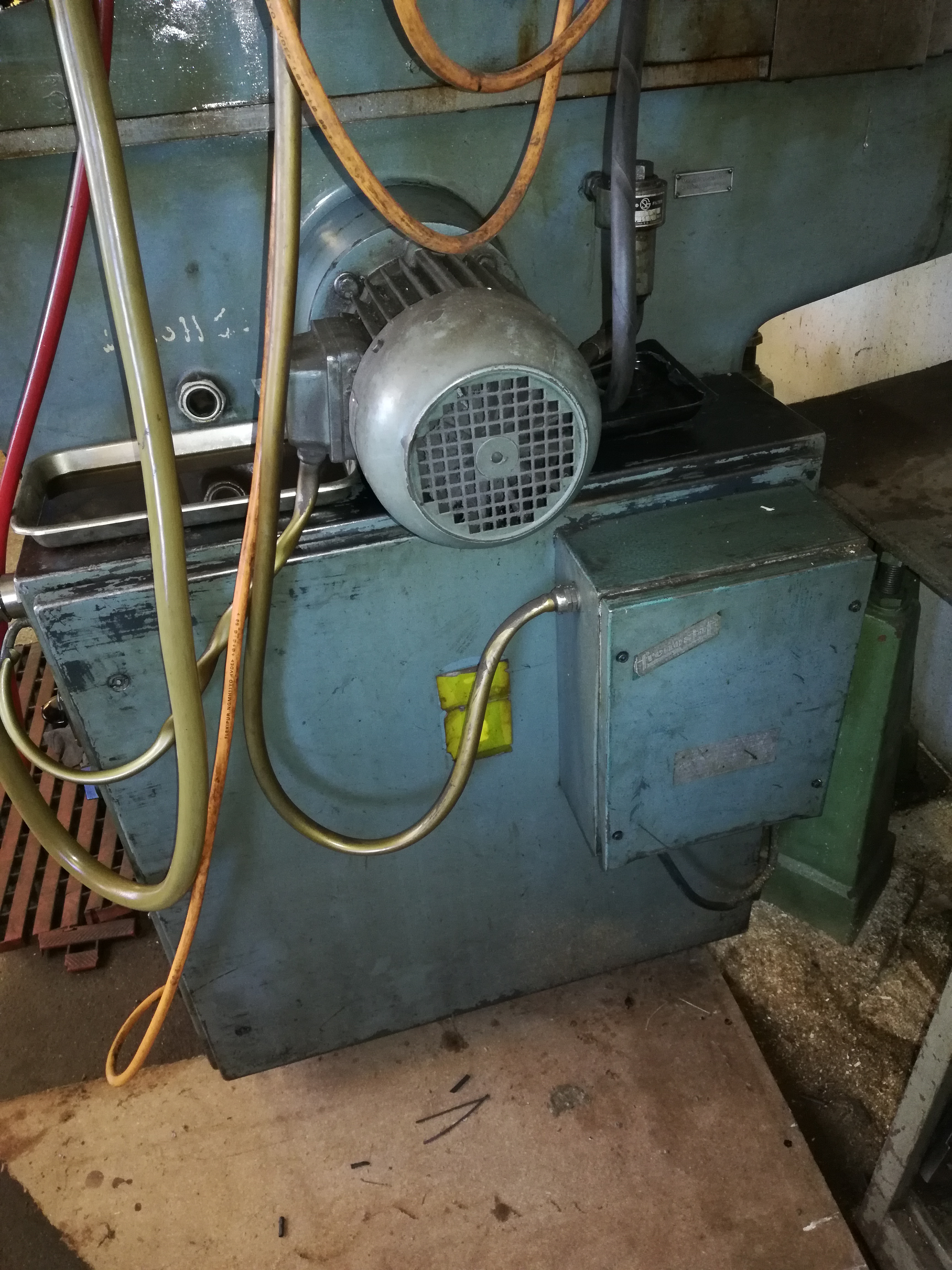

Kühlmittelpumpe ist defekt. Als Ersatz dient ein Kühlmittelsprühsystem
