Unterlagen mit Treppenkrallen 2020
Im Frühjahr 2020 haben wir unser Spannunterlagen erweitert.
Zu den Spanneisen mit Treppenkrallen Nute 7 bis 9 mm
wurde eine Unterlage mit Querschnitt 30x25 geschaffen.
Eine weitere Idee ist die Auflagen aus Rundstab.
Es wurden verschieden Produkte entwickelt.
Ein Stab mit Treppenkrallen und zusätzlicher Abflachung.
Ein Stab ohne Abflachung.
Diese Ausführung hat den Vorteil für alle Spanneisen geeignet zu sein.
Die Verzahnung greift ständig mit voller Auflage ineinander.
Mit geringer Zähne zahl können große Kräfte aufgenommen werden.
Der Auflagewinkel des Spanneisen spielt dabei keine Rolle.
Die Stufung kann überschritten werden. Die Auflage sollte lediglich höher als der Spannpunkt sein .
|
Bestellnummer |
Größe A |
B mm |
L mm +- 1,5mm |
Z |
g |
|
Neue Ausführungen 2020 |
|
|
|
|
|
|
MZESUTØ20/18 Z3 L020 |
Ø20 |
X 8 |
20 |
3 |
41 |
|
MZESUTØ20/18 Z3 L025 |
Ø20 |
X 8 |
26,4 |
3 |
50 |
|

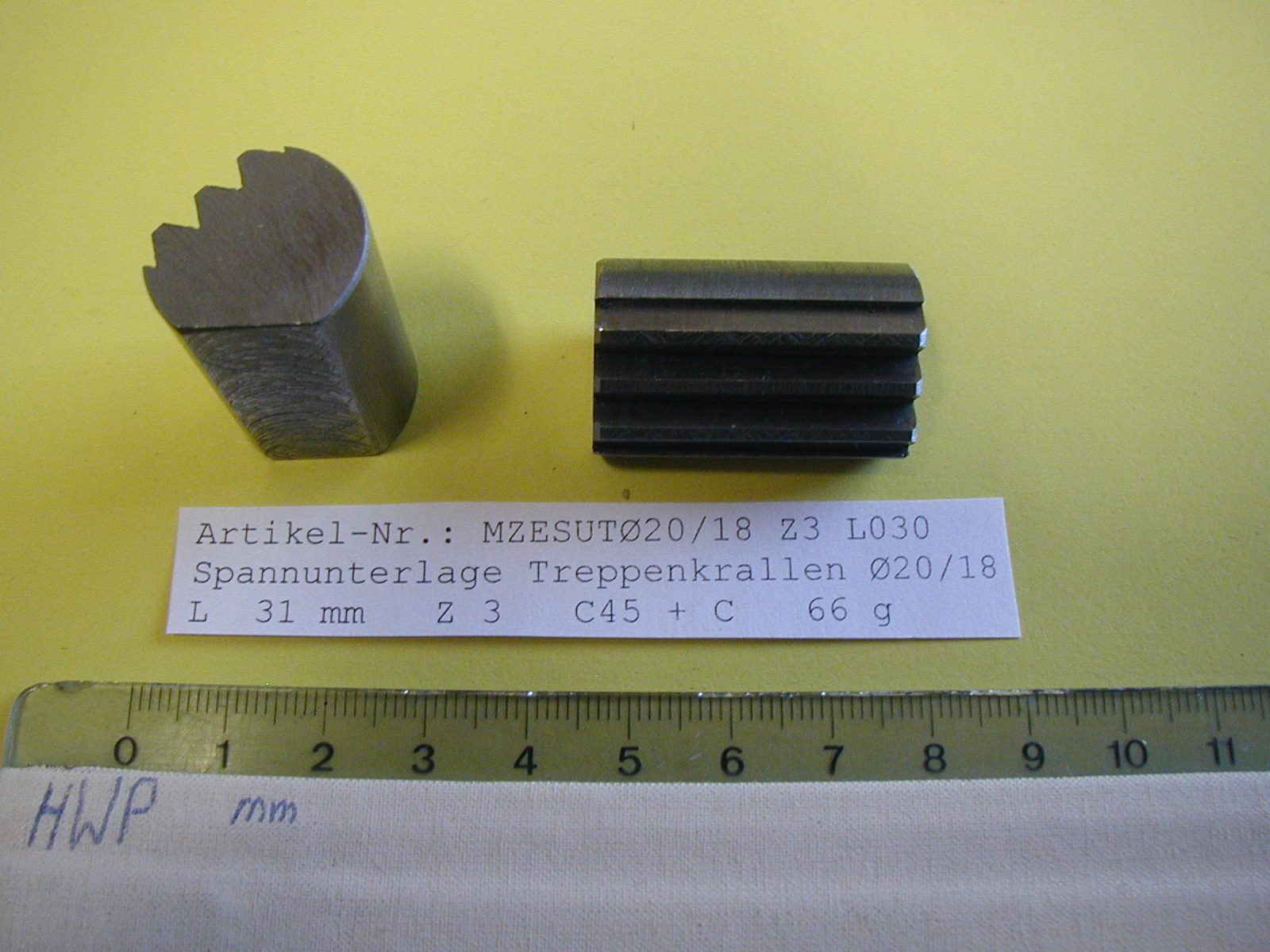

MZESUTØ20/18 Z3 L030 |
Ø20 |
X 8 |
31 |
3 |
66 |
|
MZESUTØ20/18 Z3 L040 |
Ø20 |
X 8 |
38 |
3 |
80 |
|
MZESUTØ20/18 Z3 L200 |
Ø20 |
X 8 |
200 |
3 |
80 |
|
Neue Ausführungen 2020 zu M 6 ; M8; M10 |
|
|
|
|
|
|
MZESUT2525G1F |
25 |
25,5 |
23,75 |
6 |
65 |
|
MZESUTA30B25L59 |
25 |
30 |
59 |
8 |
270 |
|
Spannmaterial zu M10 / M12/ M14 / M16 |
|
|
|
|
|
|
MZESUT3025/1S |
B30 |
25 |
32 |
7 |
100 |
|
MZESUT3025/1F |
B30 |
24,5 |
31 |
7 |
100 |
|
MZESUT3030/2a |
B30 |
30 |
59 |
8 |
340 |
|
MZESUT3040/2b |
B30 |
40 |
74,5 |
11 |
540 |
|
MZESUT3050/2c |
B30 |
50 |
93,5 |
14 |
820 |
|
Spannmaterial zu M16 und M20 |
|
|
|
|
|
|
MZESUT4024/2 |
B40 |
24 |
30,5 |
6 |
110 |
|
MZESUT4024x29 |
B40 |
24 |
29 |
6 |
110 |
|
MZESUT4025/1F |
B40 |
24 |
31 |
6 |
110 |
|
MZESUT4040/2a |
B40 |
40 |
82 |
11 |
825 |
|
MZESUT4060/2c |
B40 |
60 |
116,3 |
17 |
1600 |

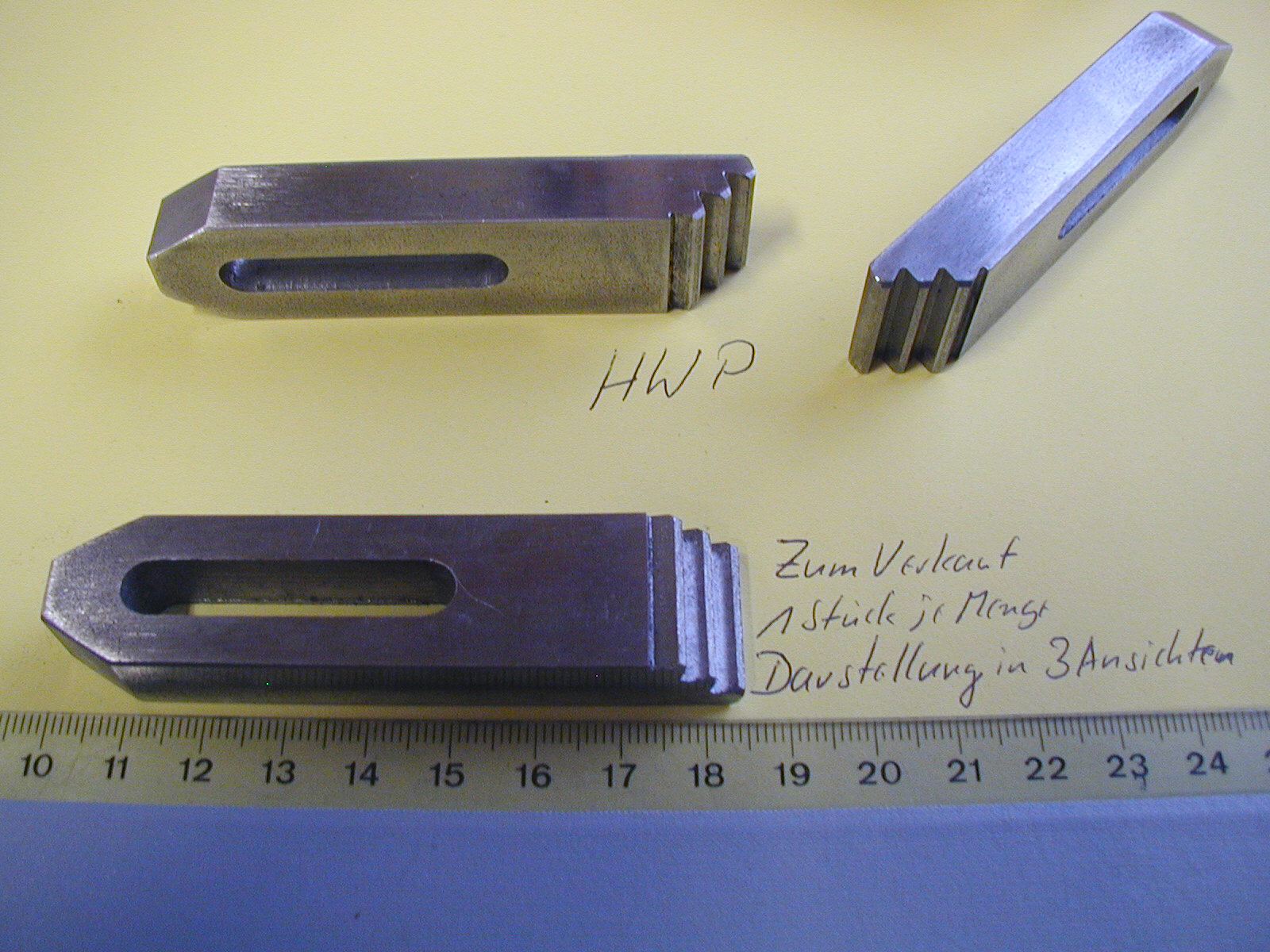

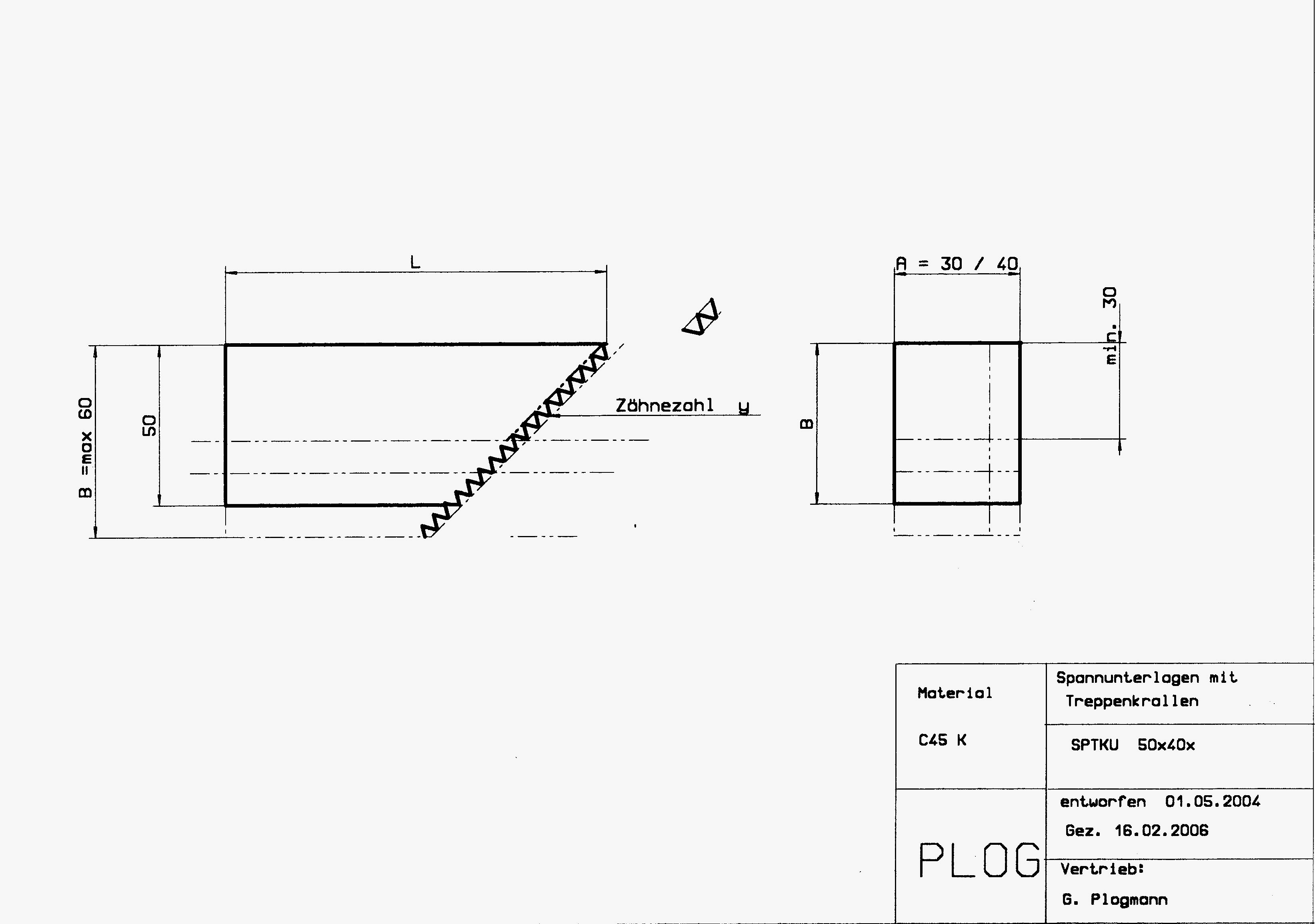

Spannmaterial mit Treppenkrallen
Diese Treppenform wurde von uns, Firma G. Plogmann entwickelt und gefertigt.
Die ersten Teile wurden im Jahre 2004 produziert.
Die Stufenabstände betragen 5 mm und liegen in einem Winkel von 45 °.
Die Unterlagen können liegend oder stehend verwand werden. Dies ist der Vorteil dieser Stufung.
Die Auflagefläche liegt in einem Winkle von - 15° zur Spannunterlage.
Die Stufung zieht sich bei der Spannung ineinander aus diesem Grund Ausdruck Treppenkralle.
Die Spanneisen werden ähnlich DIN 6314 gefertigt.
Eine neue Zahnform ermöglicht die Benutzen der Spannunterlage in beiden Richtungen .
Unterlage und Spanneisen werden durch die Zahnform ineinander gekrallt. Spannstufe je ca.3,25 mm .
|

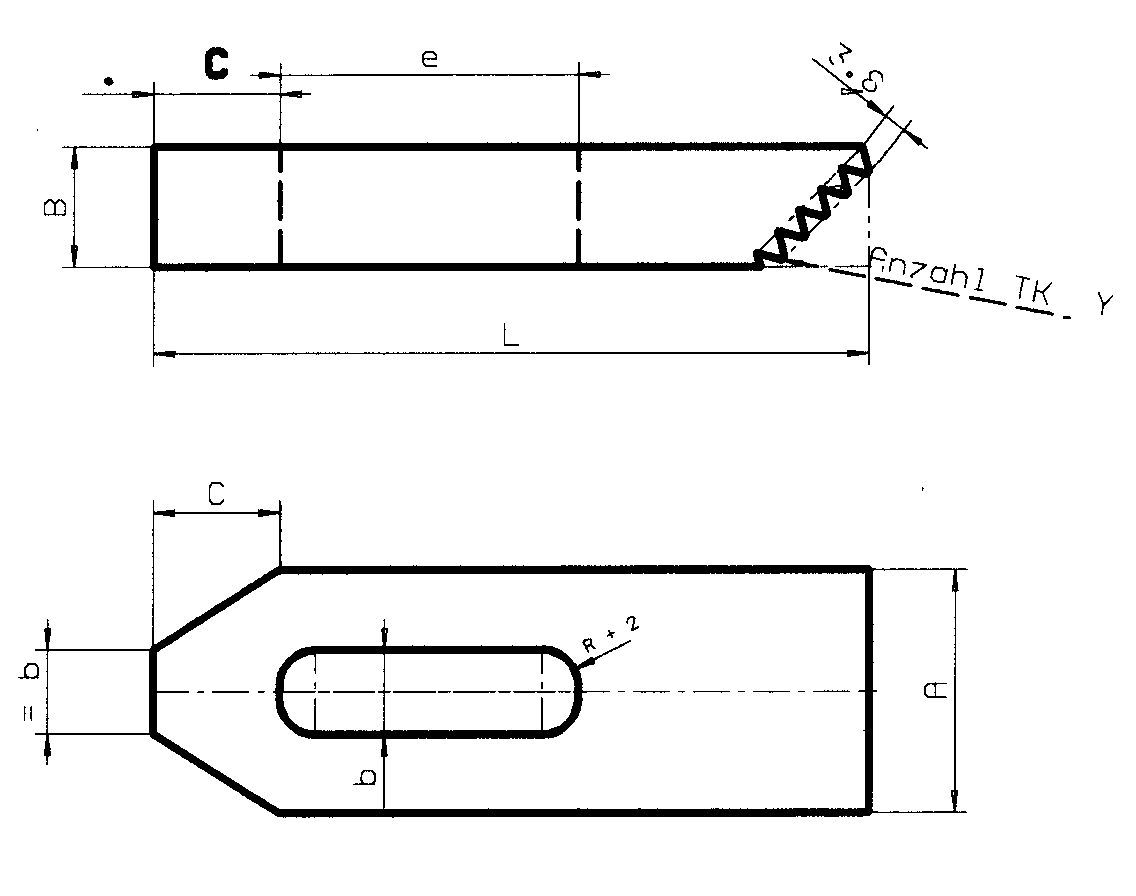

Lfd. Nr. |
Bestellnummer |
Nute = b |
A x B mm |
L+/-2 mm |
e mm |
R+2 |
c |
Anzahl Tk. |
g |
|
1 |
MZESPFTK0783PR |
7 |
20x10 |
83 |
35 |
3,5 |
10 |
2 |
98 |
|
2 |
MZESPFTK0783P |
7 |
20x12 |
86 |
40 |
3,5 |
10 |
3 |
116 |
|
3 |
MZESPFTK0986P |
9 |
25x15 |
86 |
38 |
4 |
13 |
4 |
190 |
|
4 |
MZESPFTK0986P |
9 |
25x15 |
86 |
54 |
4 |
13 |
4 |
190 |
|
5 |
MZESPFTK1196P |
11 |
30x15 |
96 |
50 |
5 |
15 |
4 |
250 |
|
6 |
MZESPFTK1412P |
14 |
40x20 |
119 |
50 |
6 |
21 |
5 |
580 |
|
7 |
MZESPFTK1815P |
18 |
50x25 |
156 |
65 |
8 |
26 |
7 |
1080 |
|
8 |
MZESPFTK2220P |
22 |
60x30 |
196 |
90 |
8 |
30 |
8 |
1920 |
