Unterlagen mit Treppenkrallen 2020
Im Frühjahr 2020 haben wir unser Spannunterlagen erweitert.
Zu den Spanneisen mit Treppenkrallen Nute 7 bis 9 mm
wurde eine Unterlage mit Querschnitt 30x25 geschaffen.

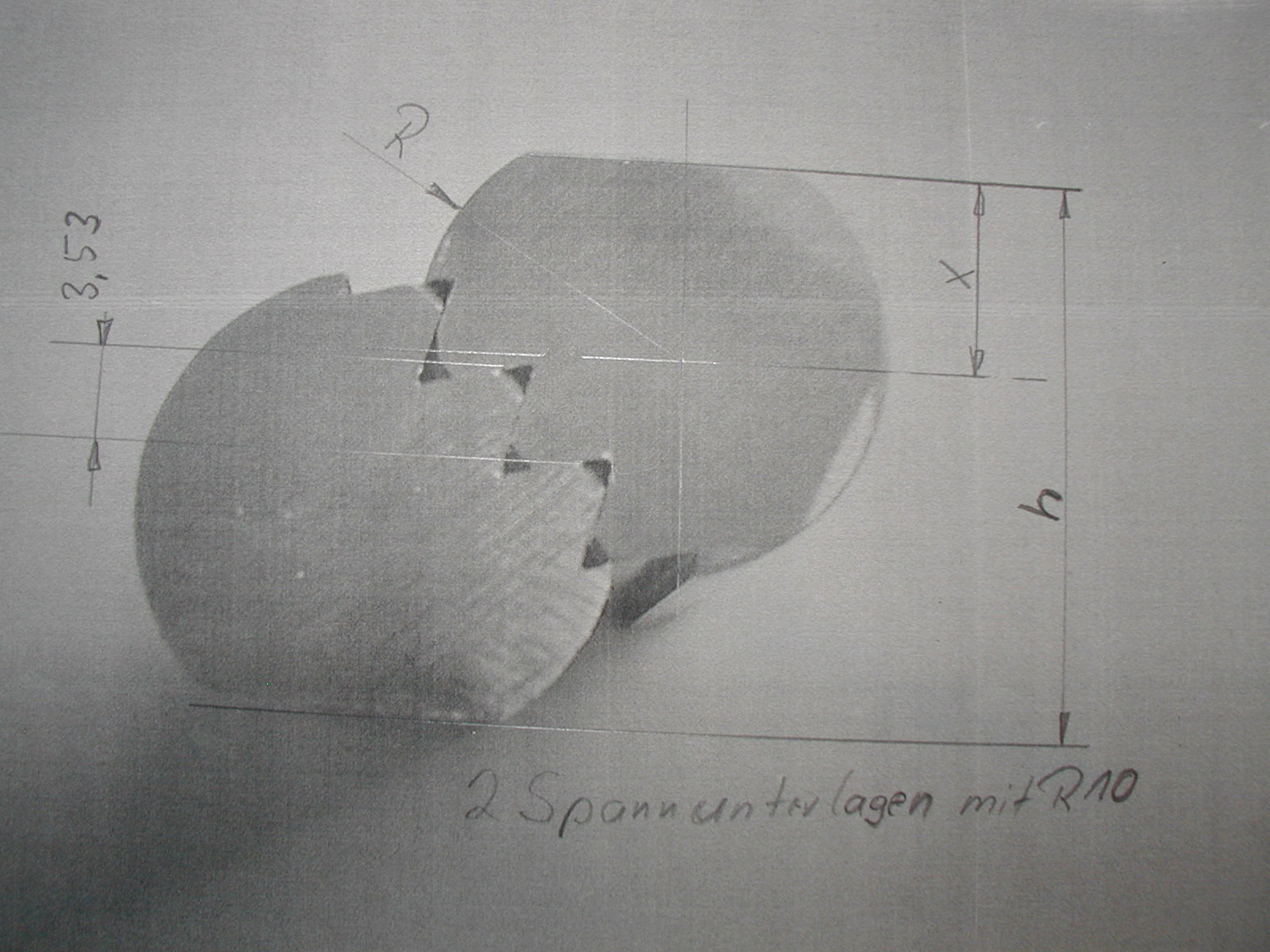

Eine weitere Idee ist die Auflagen aus Rundstab.
Es wurden verschieden Produkte entwickelt.

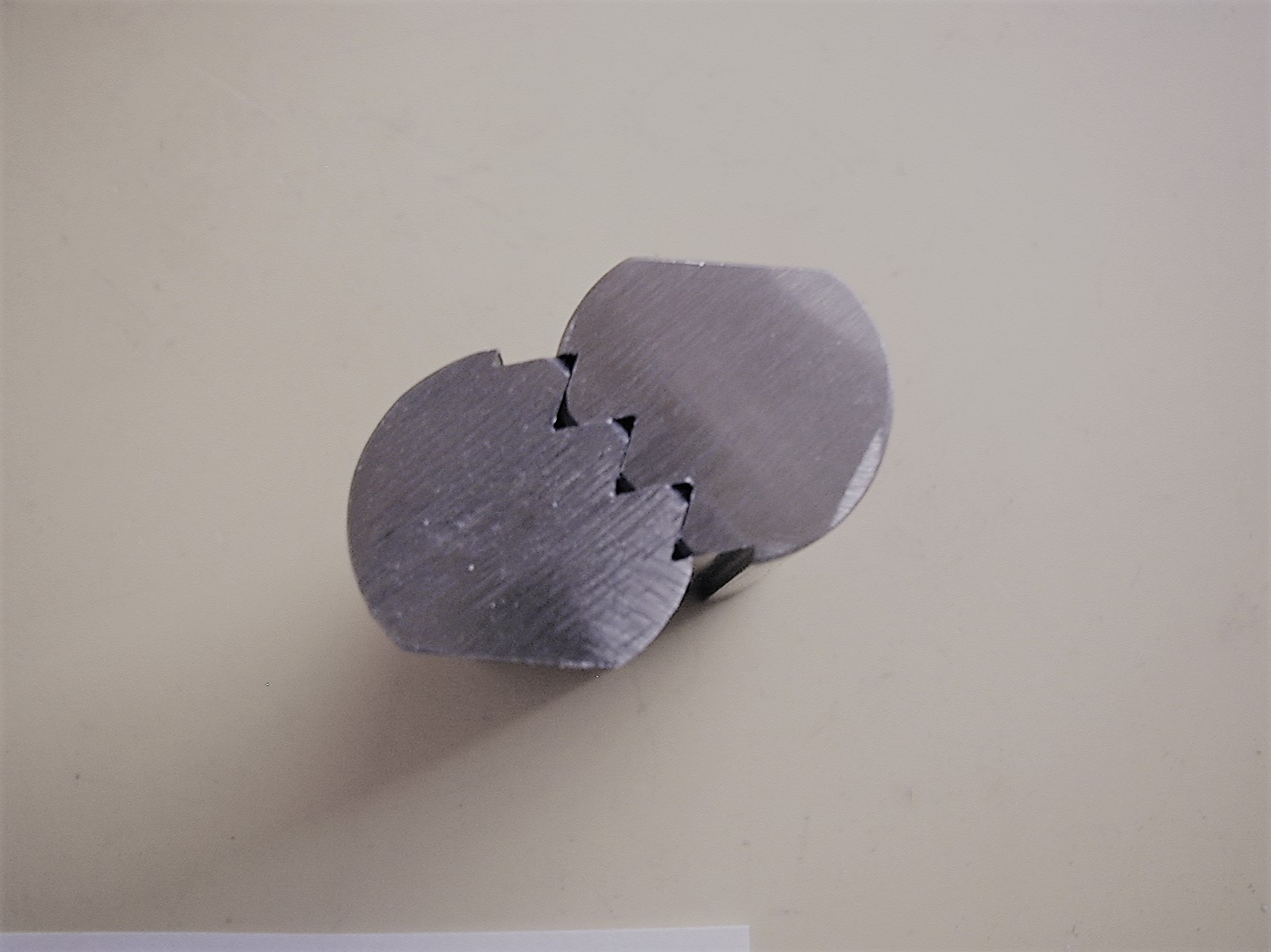

Ein Stab mit Treppenkrallen und zusätzlicher Abflachung.
Ein Stab ohne Abflachung.
Diese Ausführung hat den Vorteil für alle Spanneisen geeignet zu sein.
Die Verzahnung greift ständig mit voller Auflage ineinander.
Mit geringer Zähnezahl können große Kräfte aufgenommen werden.
Der Auflagewinkel des Spanneisen spielt dabei keine Rolle.
Die Stufung kann überschritten werden. Die Auflage sollte lediglich höher als der Spannpunkt sein .
|
Bestellnummer |
Größe A |
B mm |
L mm +- 1,5mm |
Z |
g |
|
Neue Ausführungen 2020 |
|
|
|
|
|
|
MZESUTØ20/18 Z3 L020 |
Ø20 |
X 8 |
20 |
3 |
41 |
|
MZESUTØ20/18 Z3 L025 |
Ø20 |
X 8 |
26,4 |
3 |
50 |
|
MZESUTØ20/18 Z3 L030 |
Ø20 |
X 8 |
31 |
3 |
66 |
|
MZESUTØ20/18 Z3 L040 |
Ø20 |
X 8 |
38 |
3 |
80 |
|
MZESUTØ20/18 Z3 L200 |
Ø20 |
X 8 |
200 |
3 |
80 |
|
Neue Ausführungen 2020 zu M 6 ; M8; M10 |
|
|
|
|
|
|
MZESUT2525G1F |
25 |
25,5 |
23,75 |
6 |
65 |
|

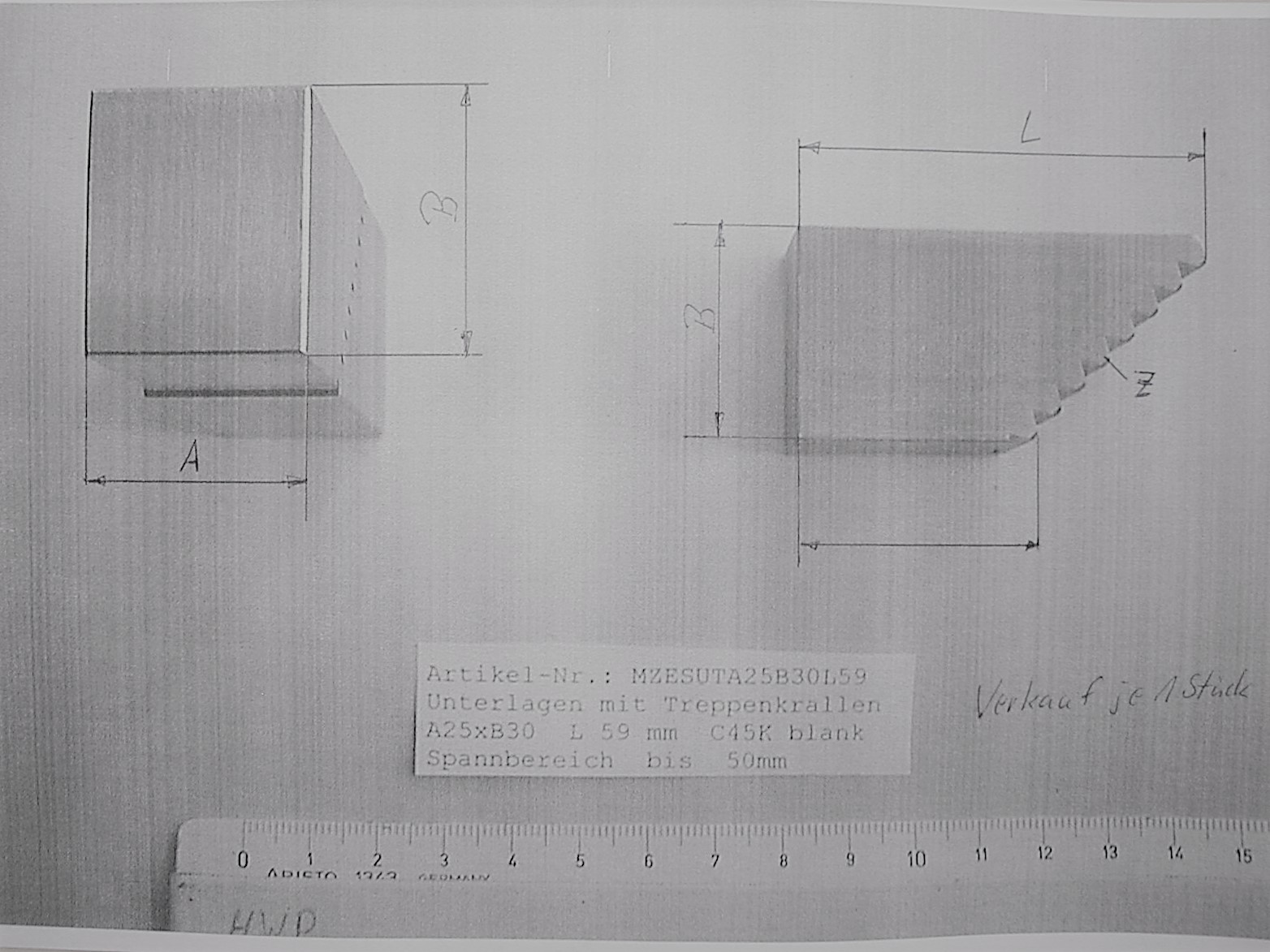

MZESUTA30B25L59 |
25 |
30 |
59 |
8 |
270 |
|
Spannmaterial zu M10 / M12/ M14 / M16 |
|
|
|
|
|
|
MZESUT3025/1S |
B30 |
25 |
32 |
7 |
100 |
|
MZESUT3025/1F |
B30 |
24,5 |
31 |
7 |
100 |
|
MZESUT3030/2a |
B30 |
30 |
59 |
8 |
340 |
|
MZESUT3040/2b |
B30 |
40 |
74,5 |
11 |
540 |
|
MZESUT3050/2c |
B30 |
50 |
93,5 |
14 |
820 |
|
Spannmaterial zu M16 und M20 |
|
|
|
|
|
|
MZESUT4024/2 |
B40 |
24 |
30,5 |
6 |
110 |
|
MZESUT4024x29 |
B40 |
24 |
29 |
6 |
110 |
|
MZESUT4025/1F |
B40 |
24 |
31 |
6 |
110 |
|
MZESUT4040/2a |
B40 |
40 |
82 |
11 |
825 |
|
MZESUT4060/2c |
B40 |
60 |
116,3 |
17 |
1600 |
Spannmaterial mit Treppenkrallen
Diese Treppenform wurde von uns, Firma G. Plogmann entwickelt und gefertigt.
Die ersten Teile wurden im Jahre 2004 in Kleinserie produziert.
Die Stufenabstände betragen 5 mm und liegen in einem Winkel von 45 °.
Die Unterlagen können liegend oder stehend verwand werden. Dies ist der Vorteil dieser Stufung.
Die Auflagefläche liegt in einem Winkle von - 15° zur Spannunterlage.
Die Stufung zieht sich bei der Spannung ineinander aus diesem Grund Ausdruck Treppenkralle.
Die Spanneisen werden ähnlich DIN 6314 gefertigt.
Eine neue Zahnform ermöglicht die Benutzen der Spannunterlage in beiden Richtungen .
Unterlage und Spanneisen werden durch die Zahnform ineinander gekrallt. Spannstufe je ca.3,25 mm .
Preise frei bleibend ab Standort !
Preisangaben im Shop G. Plogmann Link Unterlagen Treppenstufen Shop mit Warenkorb.
|
Lfd. Nr. |
Bestellnummer |
Nute = b |
A x B mm |
L+/-2 mm |
e mm |
R+2 |
c |
Anzahl Tk. |
g |
|
1 |
MZESPFTK0783PR |
7 |
20x10 |
83 |
35 |
3,5 |
10 |
2 |
98 |
|
2 |
MZESPFTK0783P |
7 |
20x12 |
86 |
40 |
3,5 |
10 |
3 |
116 |
|
3 |
MZESPFTK0986P |
9 |
25x15 |
86 |
38 |
4 |
13 |
4 |
190 |
|
4 |
MZESPFTK0986P |
9 |
25x15 |
86 |
54 |
4 |
13 |
4 |
190 |
|
5 |
MZESPFTK1196P |
11 |
30x15 |
96 |
50 |
5 |
15 |
4 |
250 |
|
6 |
MZESPFTK1412P |
14 |
40x20 |
119 |
50 |
6 |
21 |
5 |
580 |
|
7 |
MZESPFTK1815P |
18 |
50x25 |
156 |
65 |
8 |
26 |
7 |
1080 |
|
8 |
MZESPFTK2220P |
22 |
60x30 |
196 |
90 |
8 |
30 |
8 |
1920 |
Preisangaben im Shop G. Plogmann Link Spanneisen mit Stufen
Maßangaben bei Verwendung als Paar

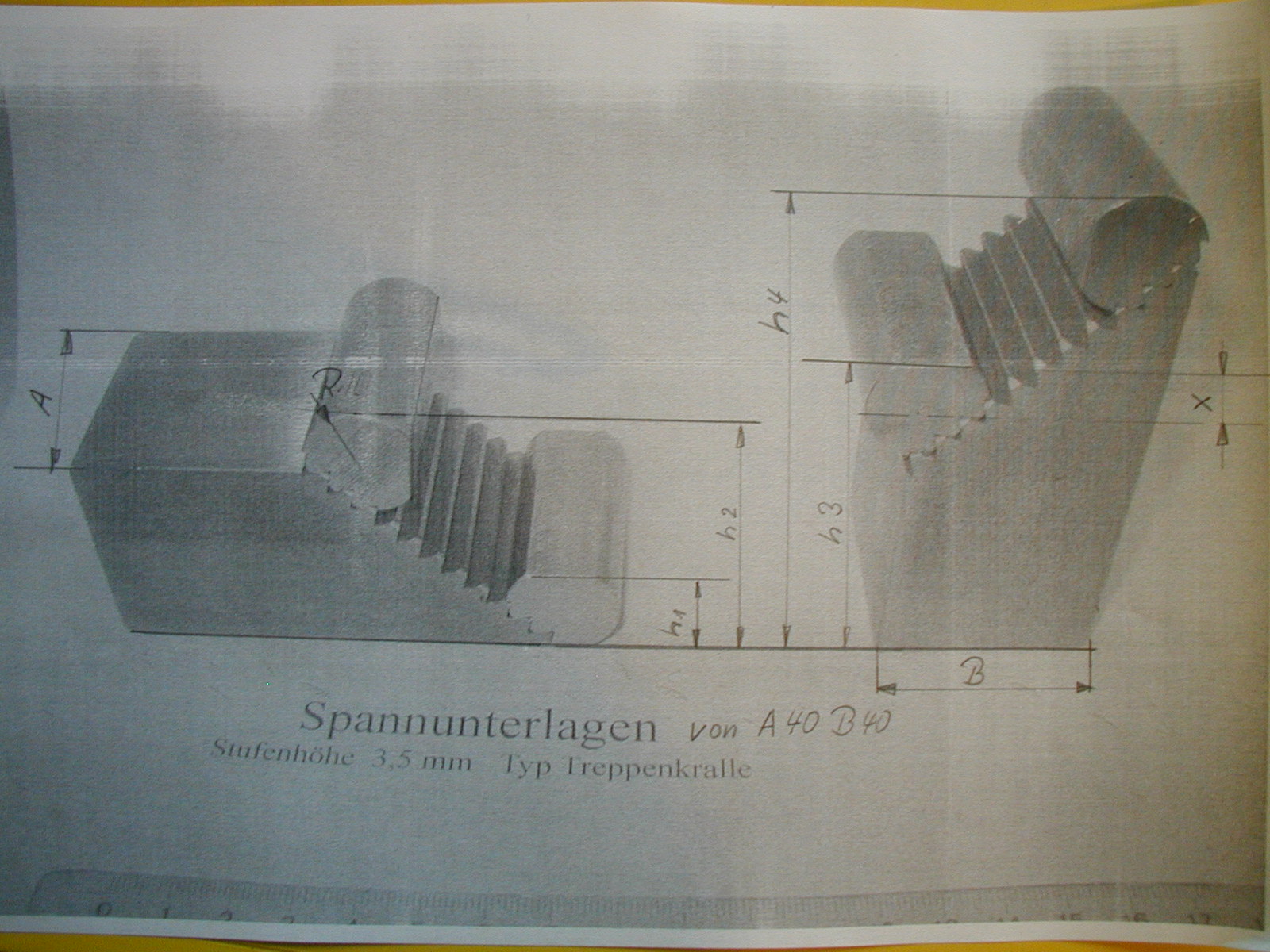

Bild 1
Bild2 Bild 3 Bild 4

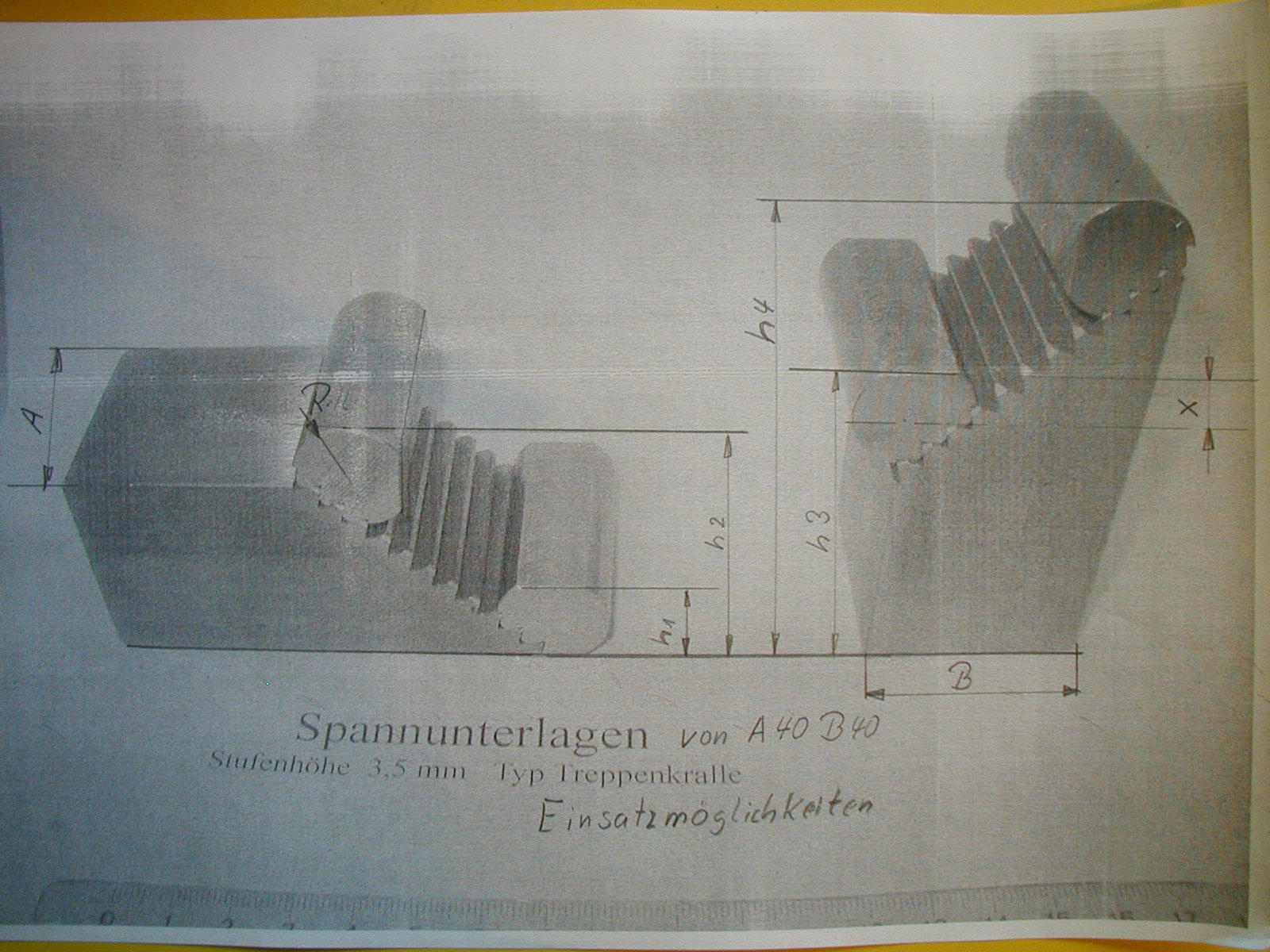

Wie in Bild 4
2x ähnlich MZESUT3025/1S
Stufungen Höhe 25,0 / 26,75 / 28,5 / 30,3 / 32 / 33,8 / 35,6 / 37,4 / 39 / 40,9 / 42,6 mm
Lage der Unterlagen Version A; B; C; D wie Bild 1 von links nach rechts
|
Satz |
Version A h1 |
Version B h2 |
Version C h3 |
Version D h4 |
Stufen- Sprung |
|
Breite 25mm |
|
|
|
|
|
|
MZESUTØ20/18 Z3 L020 + MZESUTA25B30 zu M 6 |
18,5 |
45 |
47 |
74 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3 L025 + MZESUTA25B30 zu M 8 |
18,5 |
41,5 |
47 |
74 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3 L030 + MZESUTA25B30 zu M10 |
21,5 |
41,5 |
50,5 |
70,5 |
Achtung Lücke zwischen h2 und h3 |
|
MZESUT2525G1F + MZESUT2525G1F |
23,75 |
41,5 |
23,75 |
41,5 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT2525G1F + MZESUTA25B30 |
24,5 |
47,5 |
50,5 |
73 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUTA25B30 + MZESUTA25B30 |
60 |
77,5 |
81 |
105 |
3,5 mm |
|
Breite 30mm |
|
|
|
|
|
|
MZESUTØ20/18 Z3 L030 + MZESUT3030/2a zu M10 / M12 |
18,5 |
41,5 |
47 |
74 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3 L030 + MZESUT3040/2b zu M10 / M12 |
18,5 |
55 |
56,5 |
86,5 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUTØ20/18 Z3 L030 + MZESUT3050/2c zu M10 / M12 |
21 |
65 |
65 |
105 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F + MZESUT3025/1F |
25 |
42 |
26,75 |
43,75 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F + MZESUT3030/2a |
25 |
46,5 |
53 |
81 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F + MZESUT3040/2b |
25 |
55 |
57 |
90 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F +MZESUT3050/2c |
25 |
65 |
65 |
109 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3030/2a + MZESUT3030/2a |
62 |
75 |
85 |
110 |
3,5 mm |
|
MZESUT3030/2a + MZESUT3030/2b |
62 |
83,5 |
90 |
141 |
3,5 |
|
MZESUT3030/2a + MZESUT3030/2c |
62 |
97 |
95 |
141 |
3,5 |
|
MZESUT3030/2b + MZESUT3030/2b |
75 |
98 |
99 |
131 |
3,5 |
|
MZESUT3030/2b + MZESUT3030/2c |
75 |
112 |
107 |
150 |
3,5 |
|
MZESUT3030/2c + MZESUT3030/2c |
93 |
122 |
122 |
165 |
3,5 |
|
|
|
|
|
|
|
|
Breite 40mm |
|
|
|
|
|
|
MZESUTØ20/18 Z3L040 + MZESUT4040/2c |
18,5 |
51,5 |
63 |
93 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3L040 + MZESUT4040/2c |
20,5 |
71,5 |
77,5 |
128,5 |
2,0 mm bei Wendung der Auflage. |
|
MZESUT4024/2 + MZESUT4024/2 |
25 |
42 |
26,75 |
43,75 |
1,75 |
|
MZESUT4024/2 + MZESUT4040/2a |
25 |
58 |
63 |
100 |
1,75 |
|
MZESUT4040/2a + MZESUT4040/2a |
82 |
106 |
110 |
145 |
3,5 |
|
MZESUT4024/2 + MZESUT4040/2c |
25 |
77 |
77 |
136 |
1,75 |
|
MZESUT4040/2a + MZESUT4040/2c |
82 |
123 |
123 |
180 |
3,5 |
|
MZESUT4040/2c + MZESUT4040/2c |
116 |
152 |
152 |
204 |
3,5 |
Maße in mm
Empfehlungen / Kombination
Spanneisen/Treppenkrallen Unterlage mit Treppenkralle
|
Nute Ihrer Maschine |
Spanneisen |
Unterlage |
Spannhöhe min |
max Spannhöhe |
|
Tisch Nute 6 mit M 6 spannen |
MZESPFTK0783P |
MZESUTA30B25L59 |
0 mm |
54 mm |
|
Tisch Nute 8 mit M 6 spannen |
MZESPFTK0783PMZESUTA30B25L59 |
MZESUTA30B25L59 |
0 |
58mm |
|
Tisch Nute 10 mit M 8 spannen |
MZESPFTK0986P |
MZESUTA30B25L59 |
0 |
53,5 mm |
|
Tisch Nute 10 mit M10 spannen |
MZESPFTK1196P |
MZESUT3040/2b |
0 |
66,5 mm |
|
Tisch Nute 12 mit M10 spannen |
MZESPFTK1196P |
MZESUT3040/2b |
0 |
66,5 mm |
|
Tisch Nute 12 mit M12 spannen |
MZESPFTK1412P |
MZESUT3040/2b |
0 |
66 mm |
|
Tisch Nute 12 mit M12 spannen |
MZESPFTK1412P |
MZESUT3040/2c |
0 |
85 mm ? Länge Spanneisen |
|
Tisch Nute 14 mit M12 spannen |
MZESPFTK1412P |
MZESUT3040/2b |
0 |
66 mm |
|
Tisch Nute 16 mit M12 spannen |
MZESPFTK1412P |
MZESUT3040/2b |
0 |
66 mm |
|
Tisch Nute 18 mit M16 spannen |
MZESPFTK1815P |
MZESUT3040/2c |
0 |
82 mm |
|
Tisch Nute 18 mit M16 spannen |
MZESPFTK1815P |
MZESUT4040/2a |
0 |
70 mm |
|
Tisch Nute 18 mit M16 spannen |
MZESPFTK1815P |
MZESUT4040/2a |
0 |
70 mm |
|
Tisch Nute 18 mit M16 spannen |
MZESPFTK1815P |
MZESUT4040/2c |
0 |
105 mm |
|
Tisch Nute 20 mit M16 spannen |
MZESPFTK1815P |
MZESUT4040/2c |
0 |
105 mm |
|
Tisch Nute 20 mit M20 spannen |
MZESPFTK2220P |
MZESUT4040/2c |
0 bis 48 |
47 102 mm |
|
Tisch Nute 22 mit M20 spannen |
MZESPFTK2220P |
MZESUT4040/2c |
0 bis 48 |
47 102 mm |
|
Tisch Nute 24 mit M20 spannen |
MZESPFTK2220P |
MZESUT4040/2c |
0 bis 48 |
47 102 mm |
|
|
|
|
|
|
Unterlagen glatt!
Unterlagen dienen als zusätzliche Unterlage zu Treppenkrallen- Unterlagen
|
Bestellnummer |
Größe A |
B mm |
L mm +- 1mm |
g |
Angaben |
|

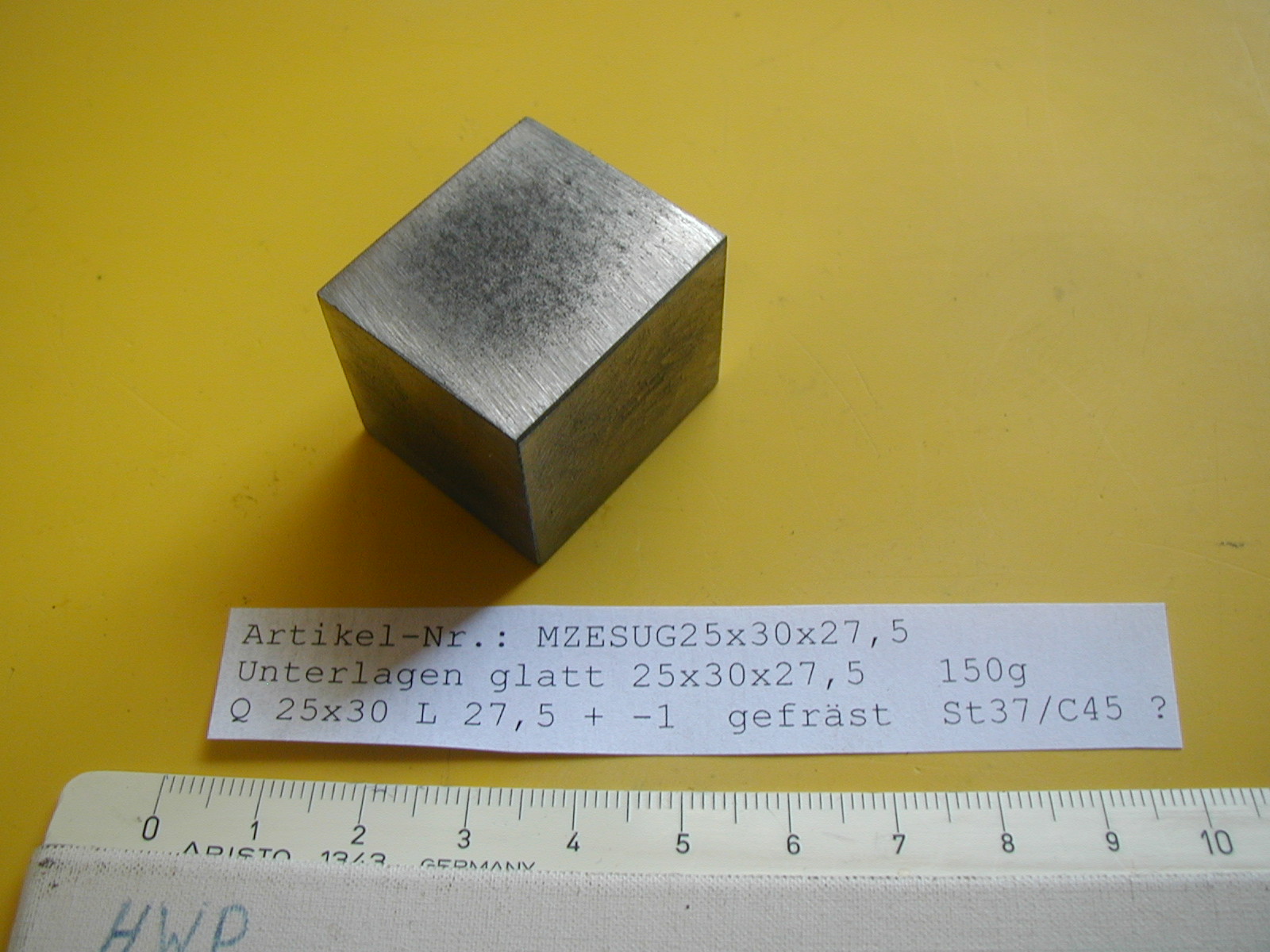

MZESUG253027,5 |
25 |
30 |
27,5 |
150 |
L = gefräst |
|
MZESUG303060 |
B30 |
30 |
60 |
420 |
L = gefräst |
|
MZESUG404080 |
B40 |
40 |
80 |
1000 |
L = gefräst |
