Bilder und Maßangaben bei Verwendung als Paar
Bei Abstufung kleiner 3,5 mm muss die kleinere Auflage um 108° gedreht werden !

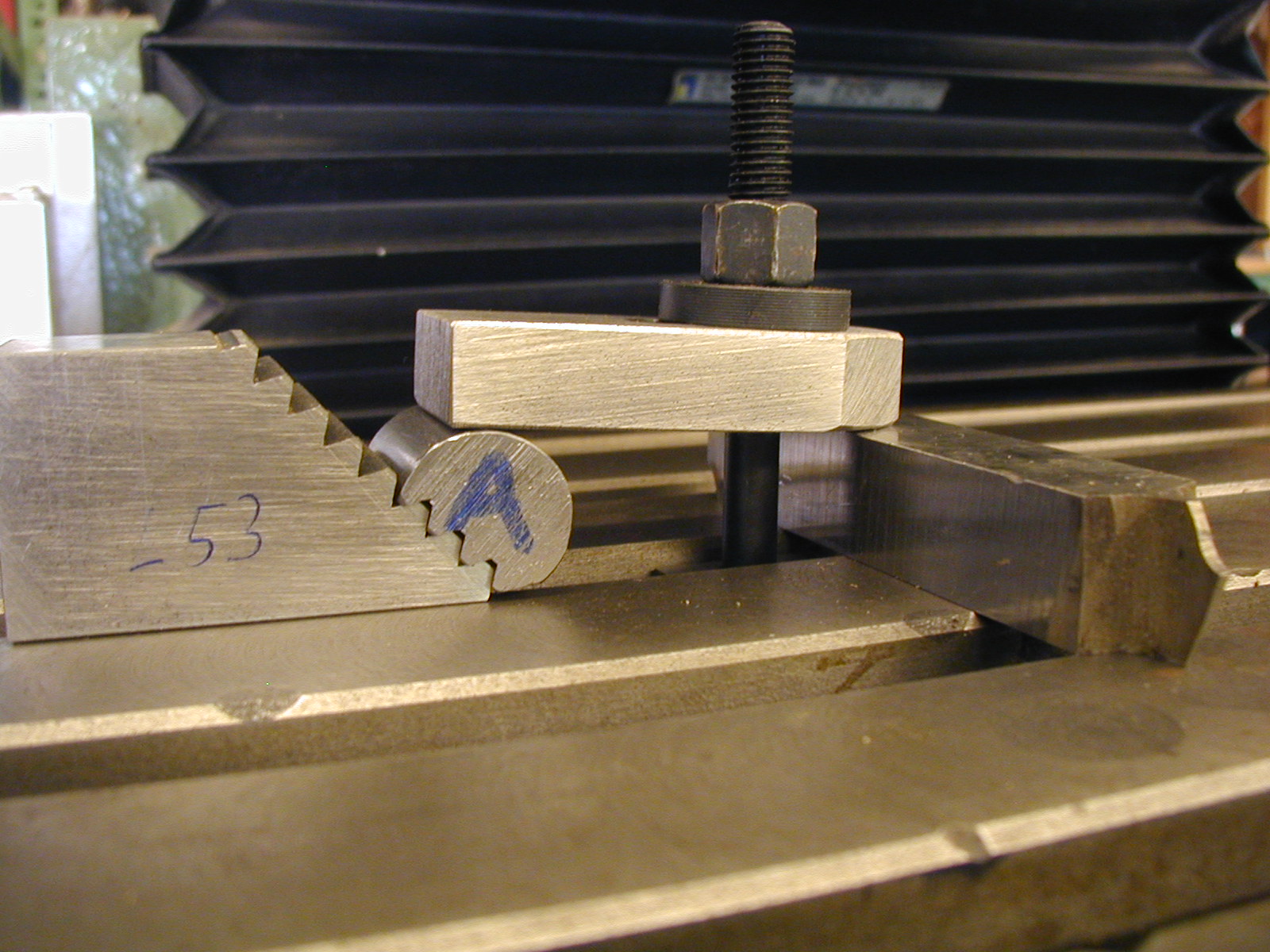

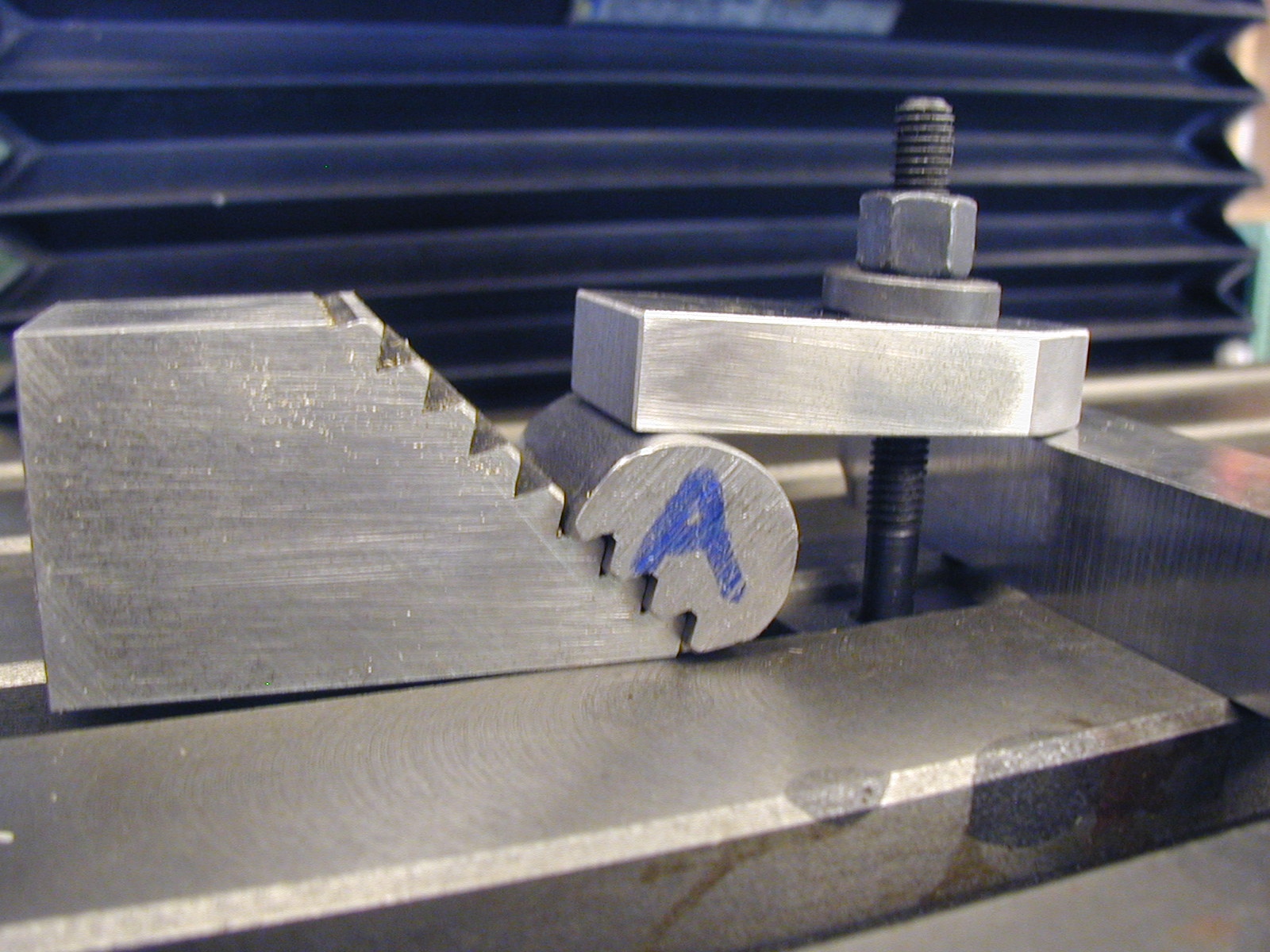

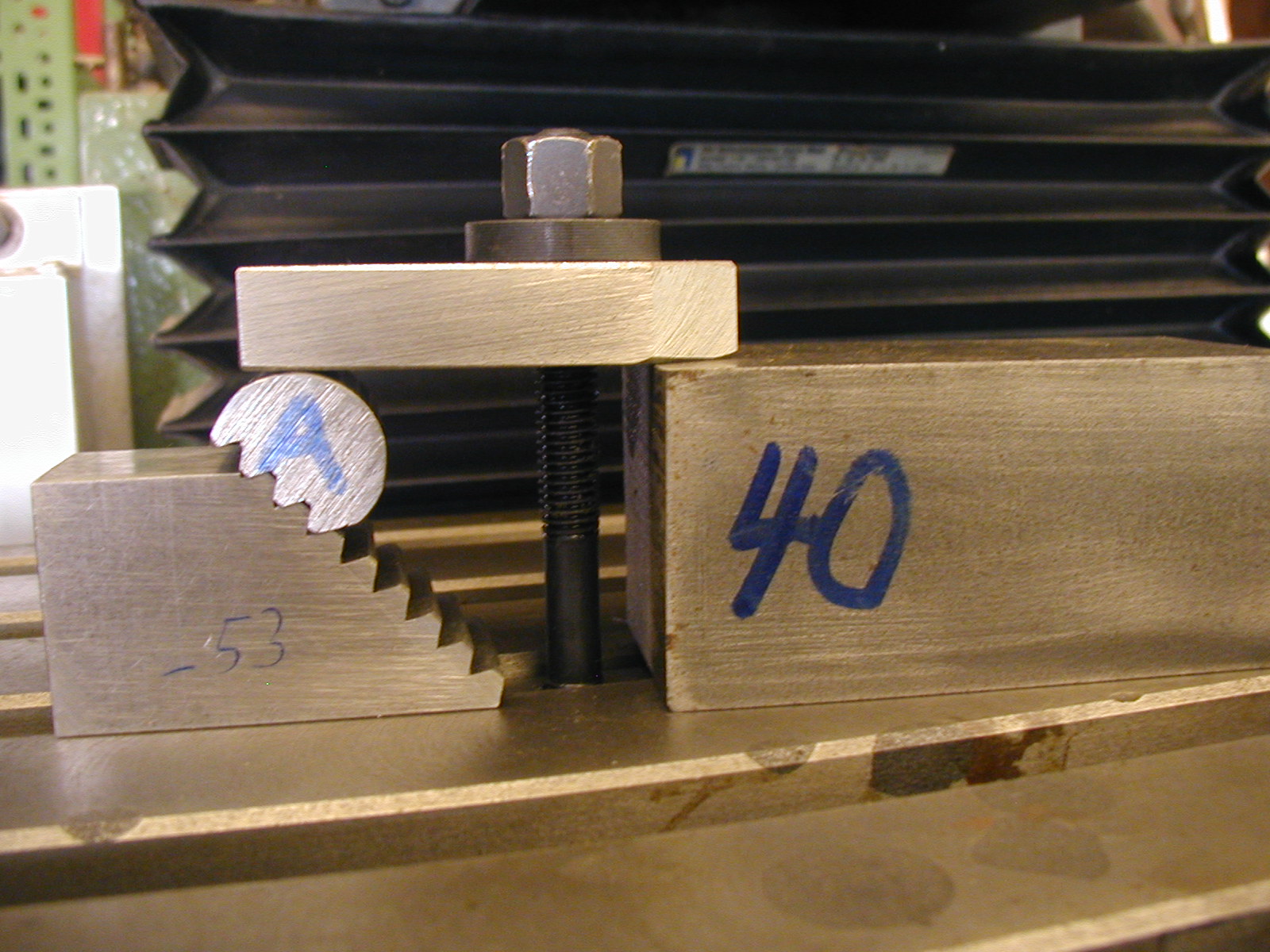

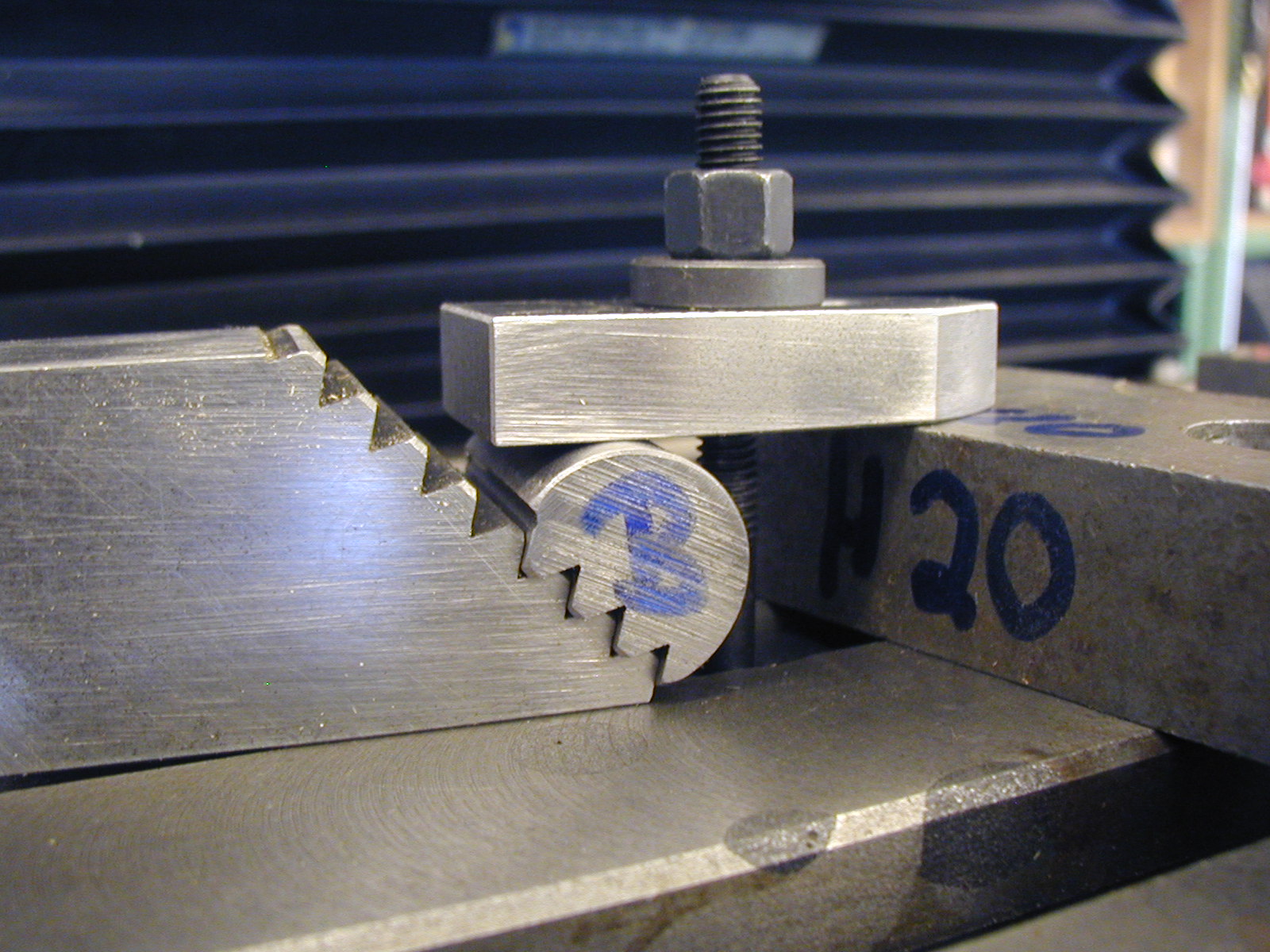

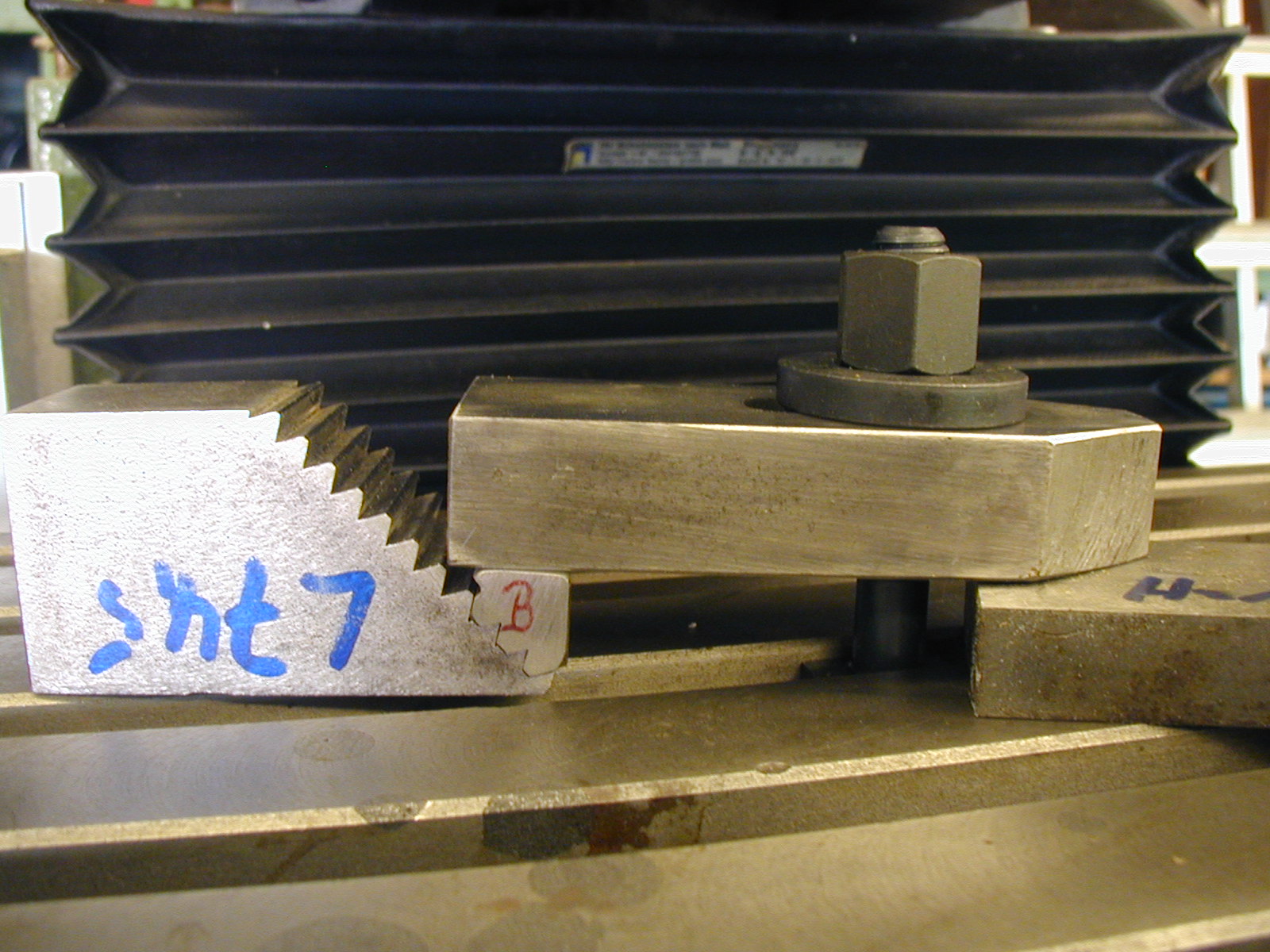

Siehe auf dem Bild Lage A oder B
|
|
|
|
|
|
|

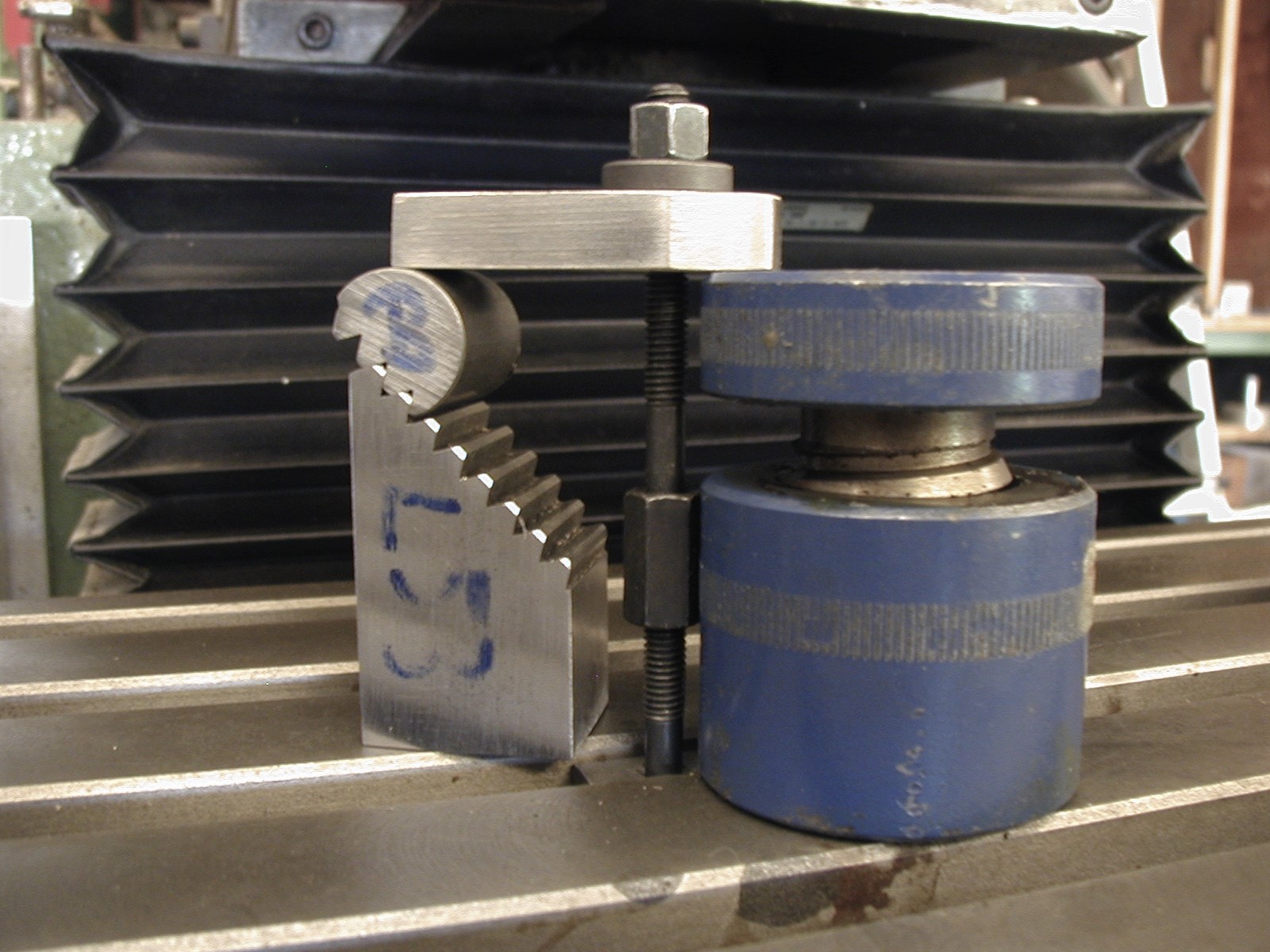

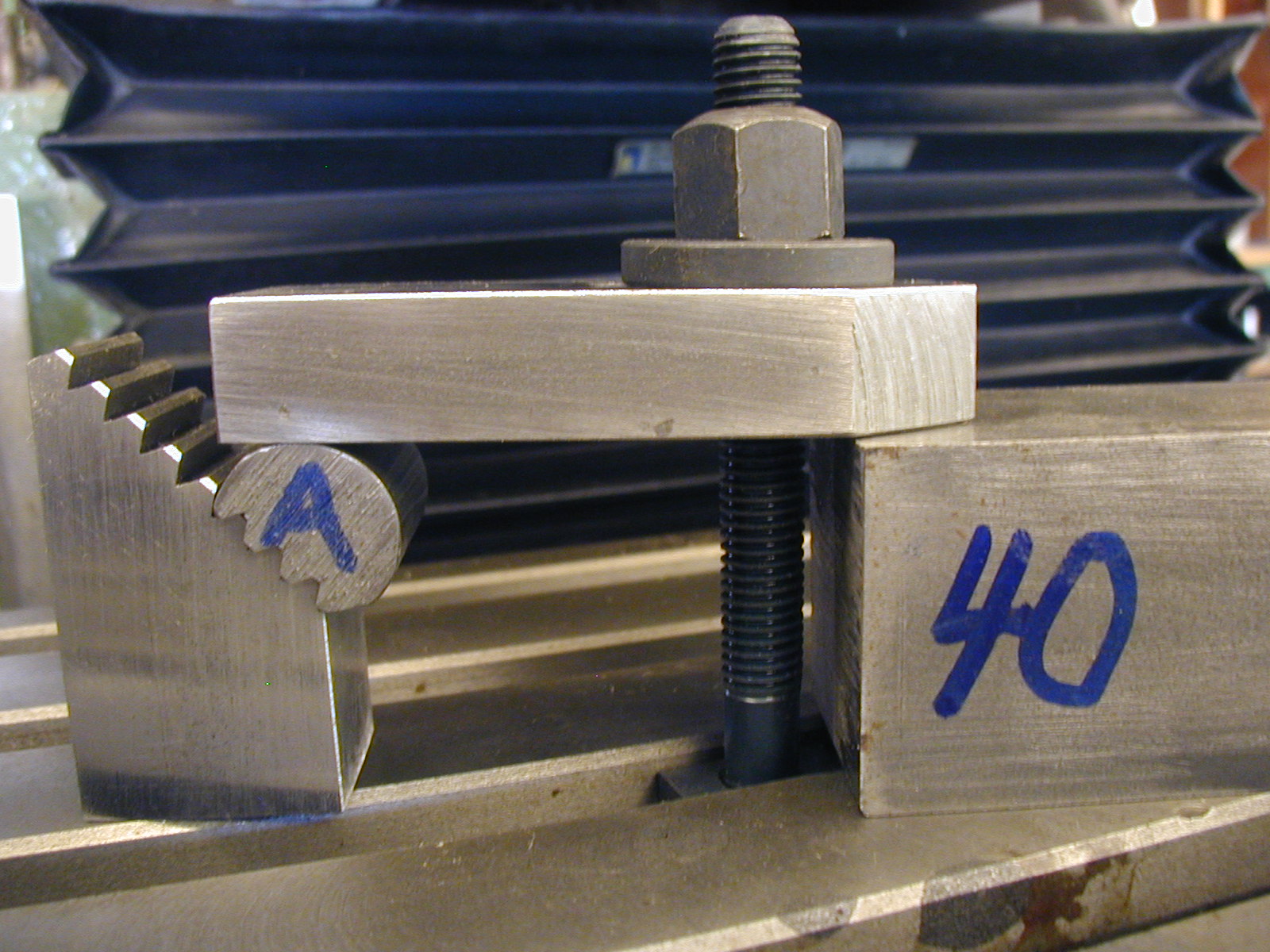

Bild mit M 6 |
Bild mit M 6 |
Bild mit M 6 |
Bild mit M 6 |
Bild mit M 6 |
|
Min. 16 mm |
Höhe 20 mm Lage B H |

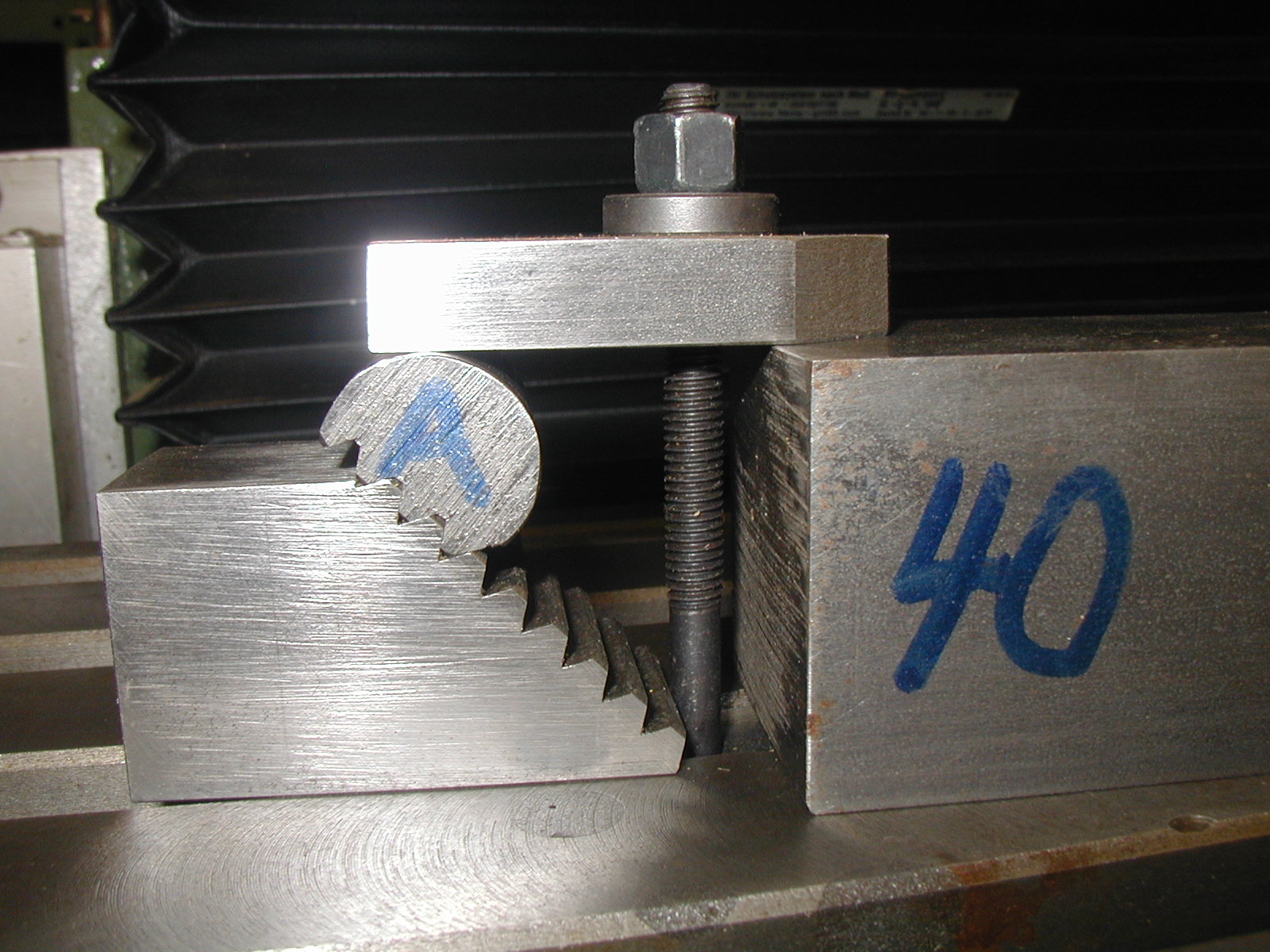

Höhe 40 mm Lage A H |
Höhe 65 mm Lage B V |
Höhe mm Lage |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20/15Z3L30 |
MZESUTA30B25L53 |
|
|
|
|
|
|
|
|

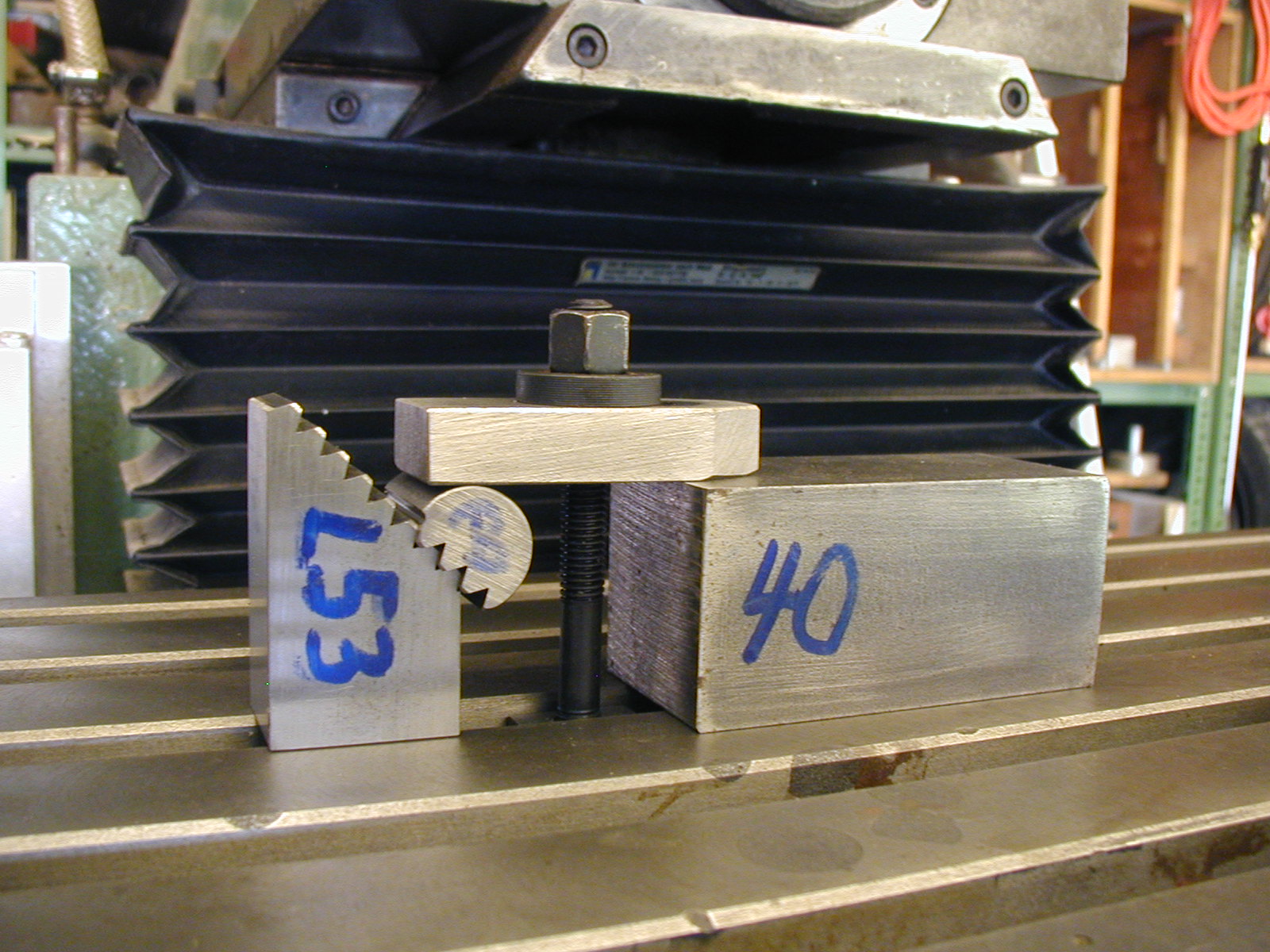

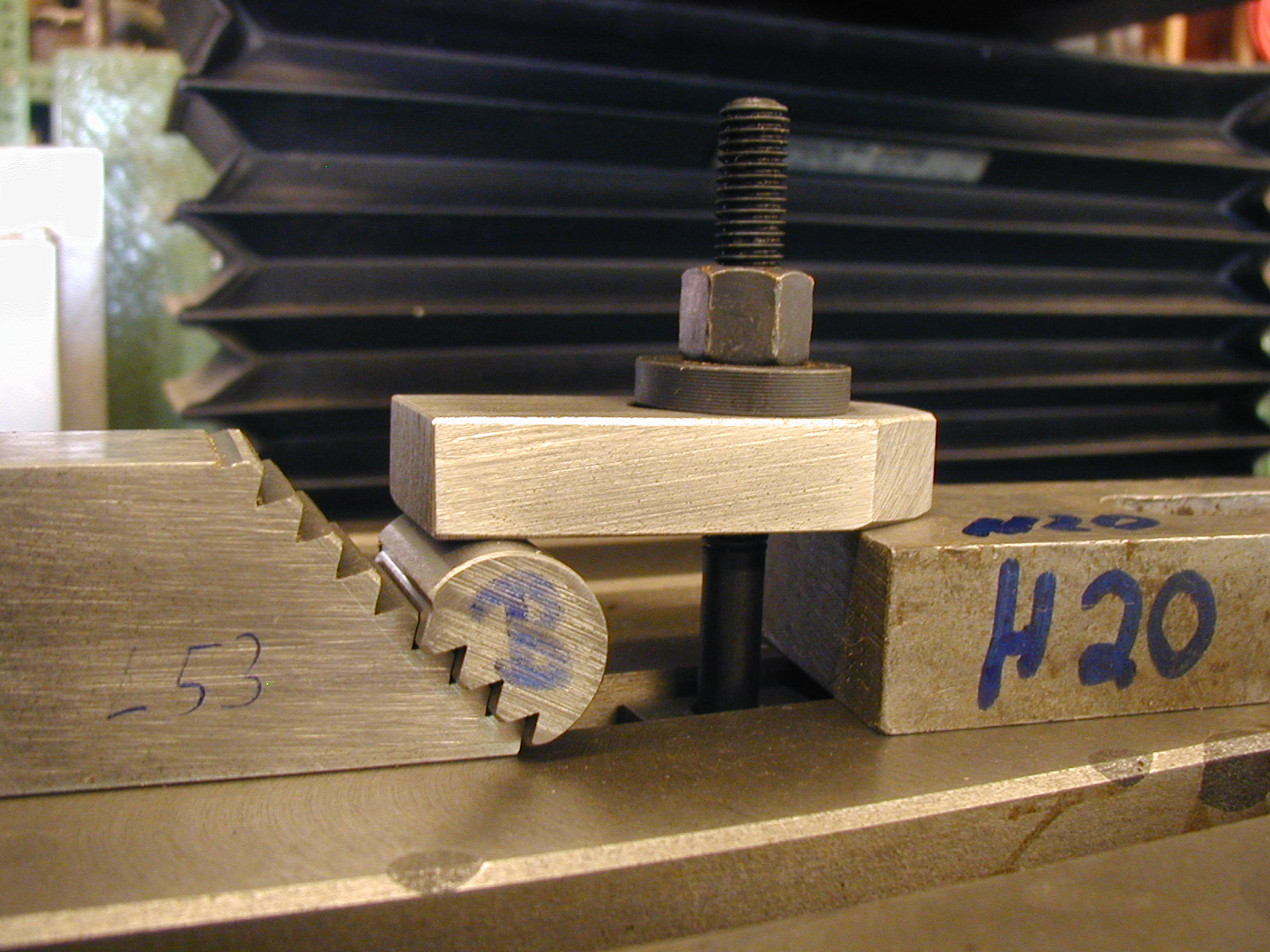

Bild mit M 8 |
Bild mit M 8 |
Bild mit M 8 |
Bild mit M 8 |
Bild mit M 8 |
|
Min. 16 mm |
Höhe 20 mm Lage B H |
Höhe 40 mm Lage A H |
Höhe 40 mm Lage B V |

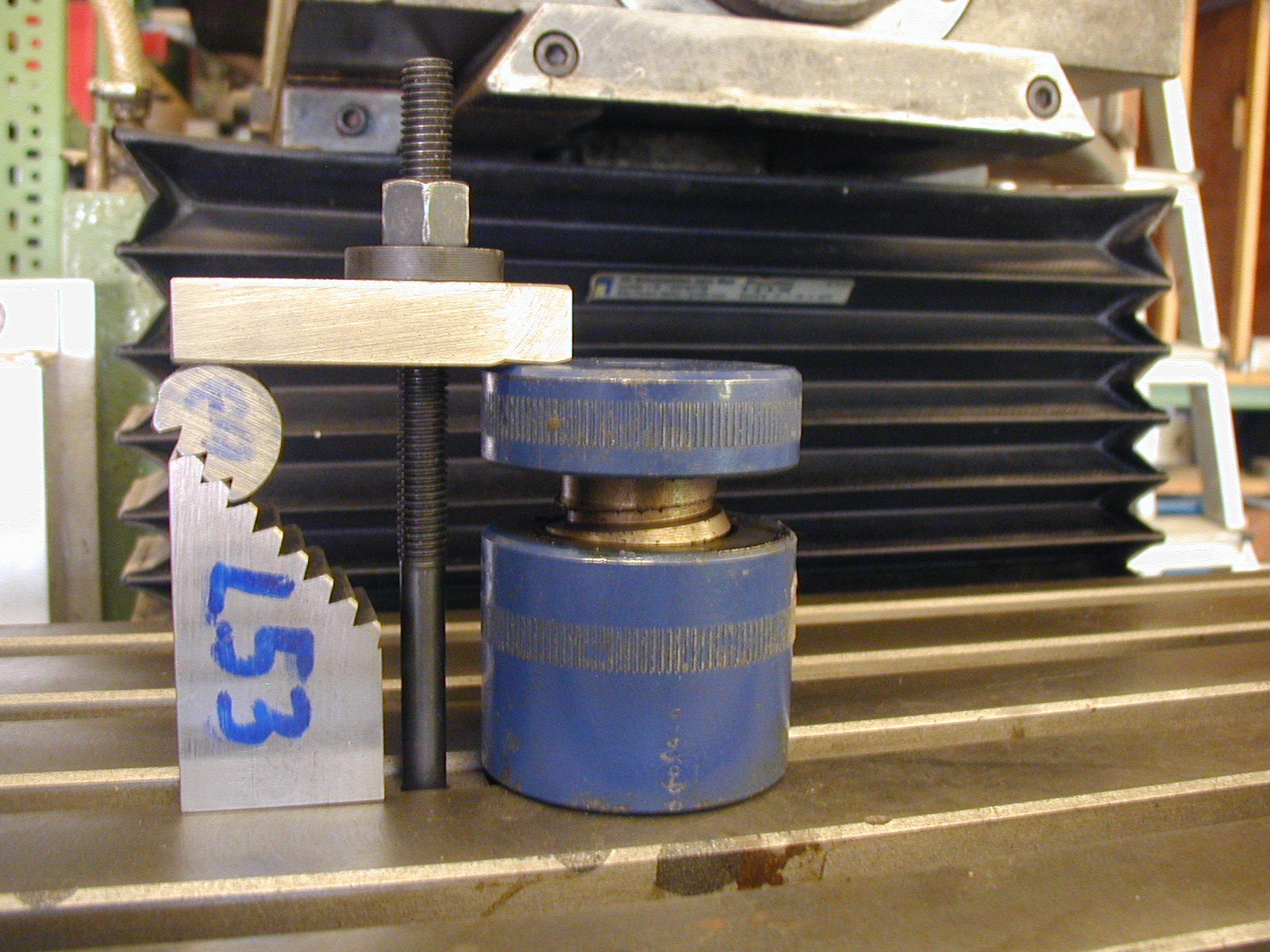

Höhe 65 mm Lage B V |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20/15Z3L30 |
MZESUTA30B25L53 |
|
|
|
|
|
|
|
|

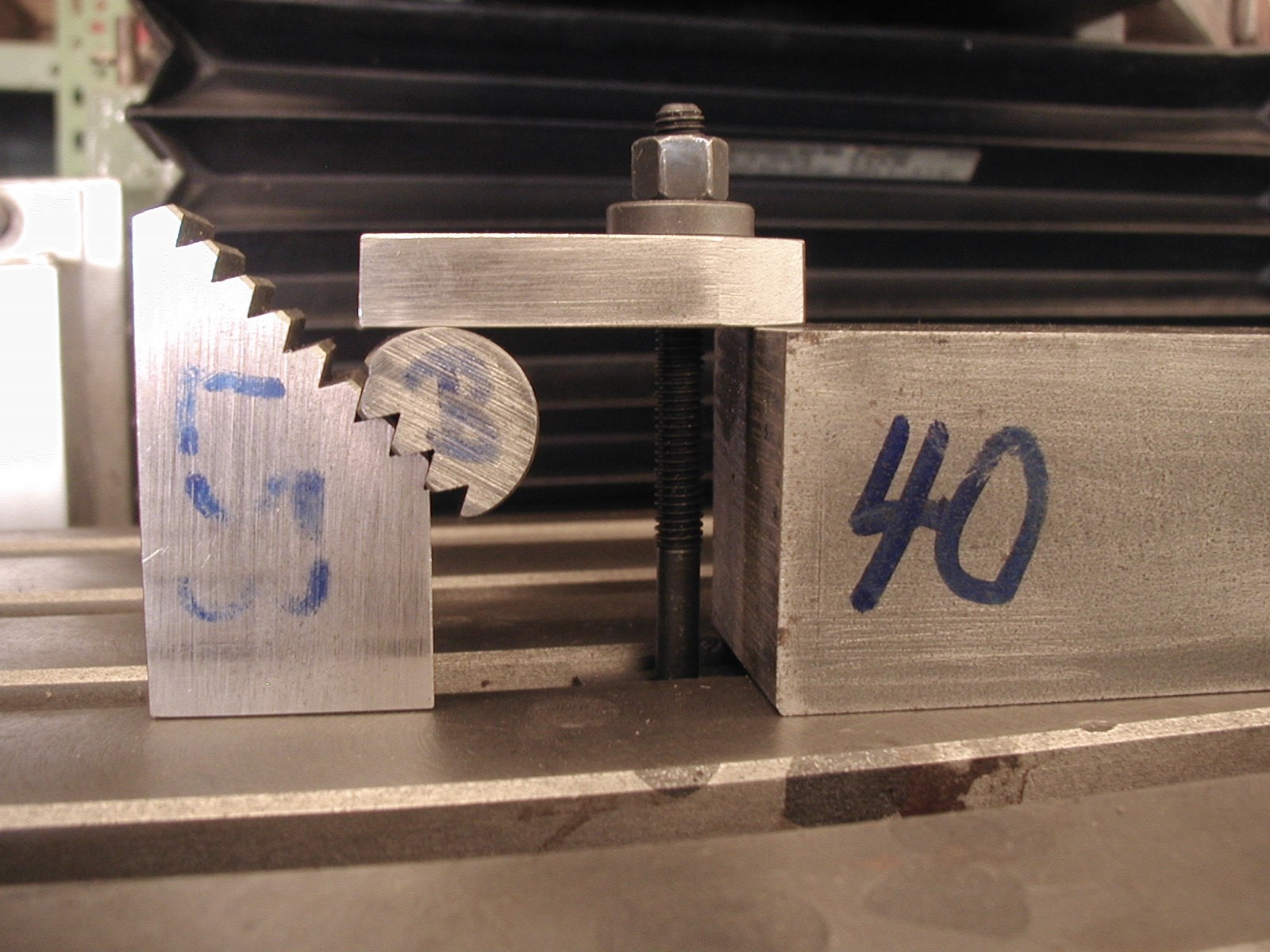

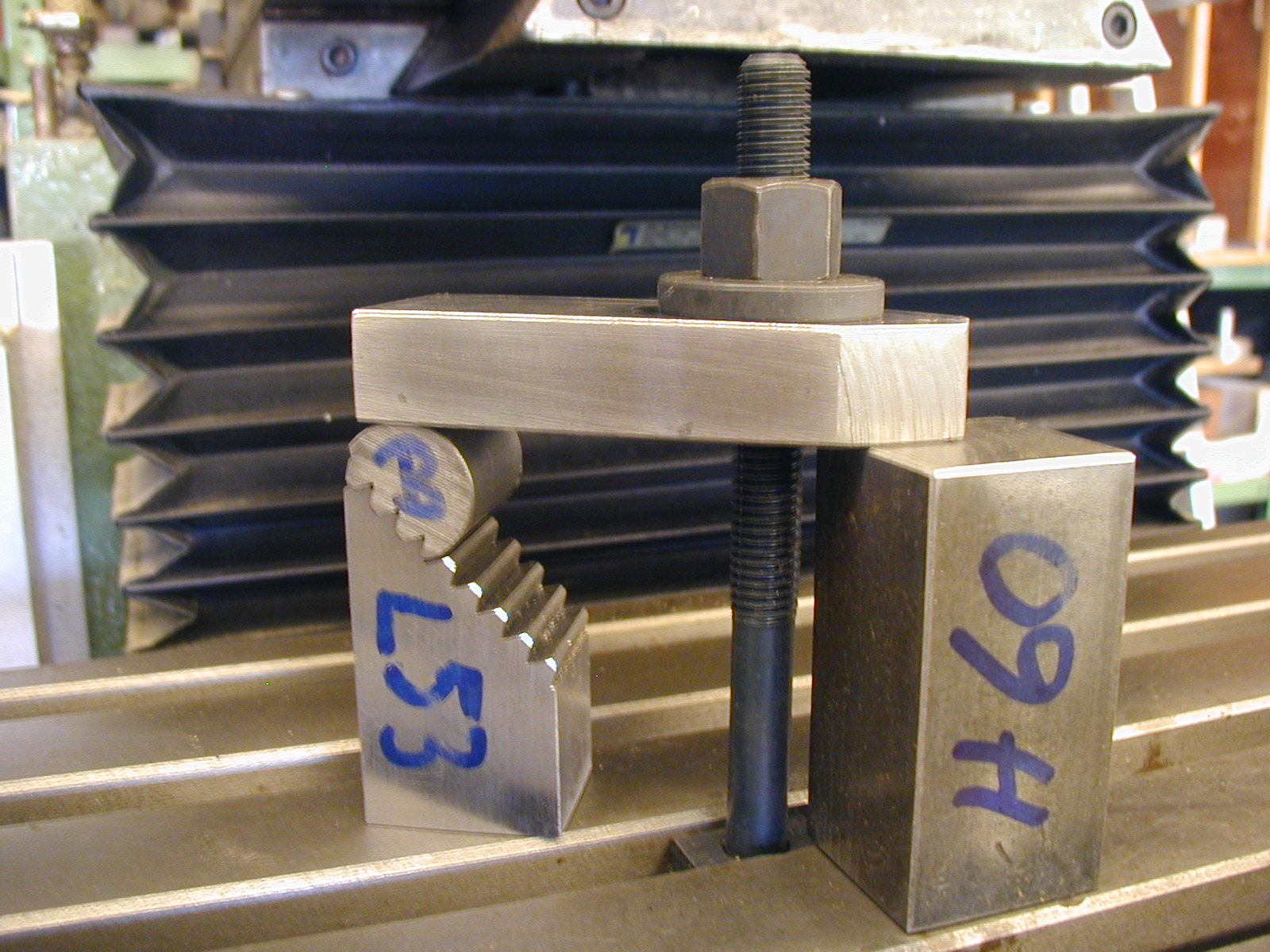

Bild mit M 10 |
Bild mit M 10 |
Bild mit M 10 |
Bild mit M 10 |
Bild mit M 10 |
|

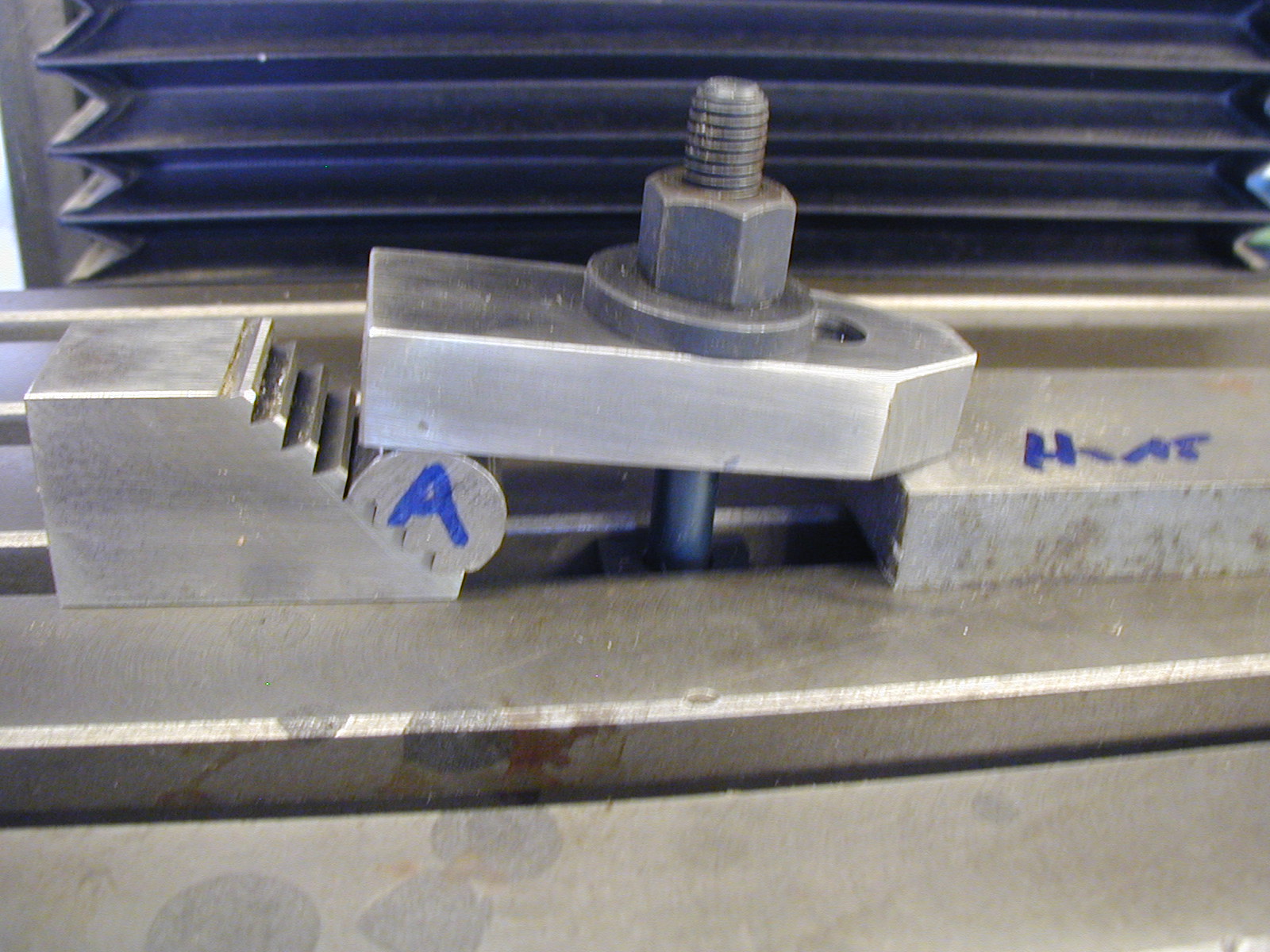

Min. 15 mm Lage A H |

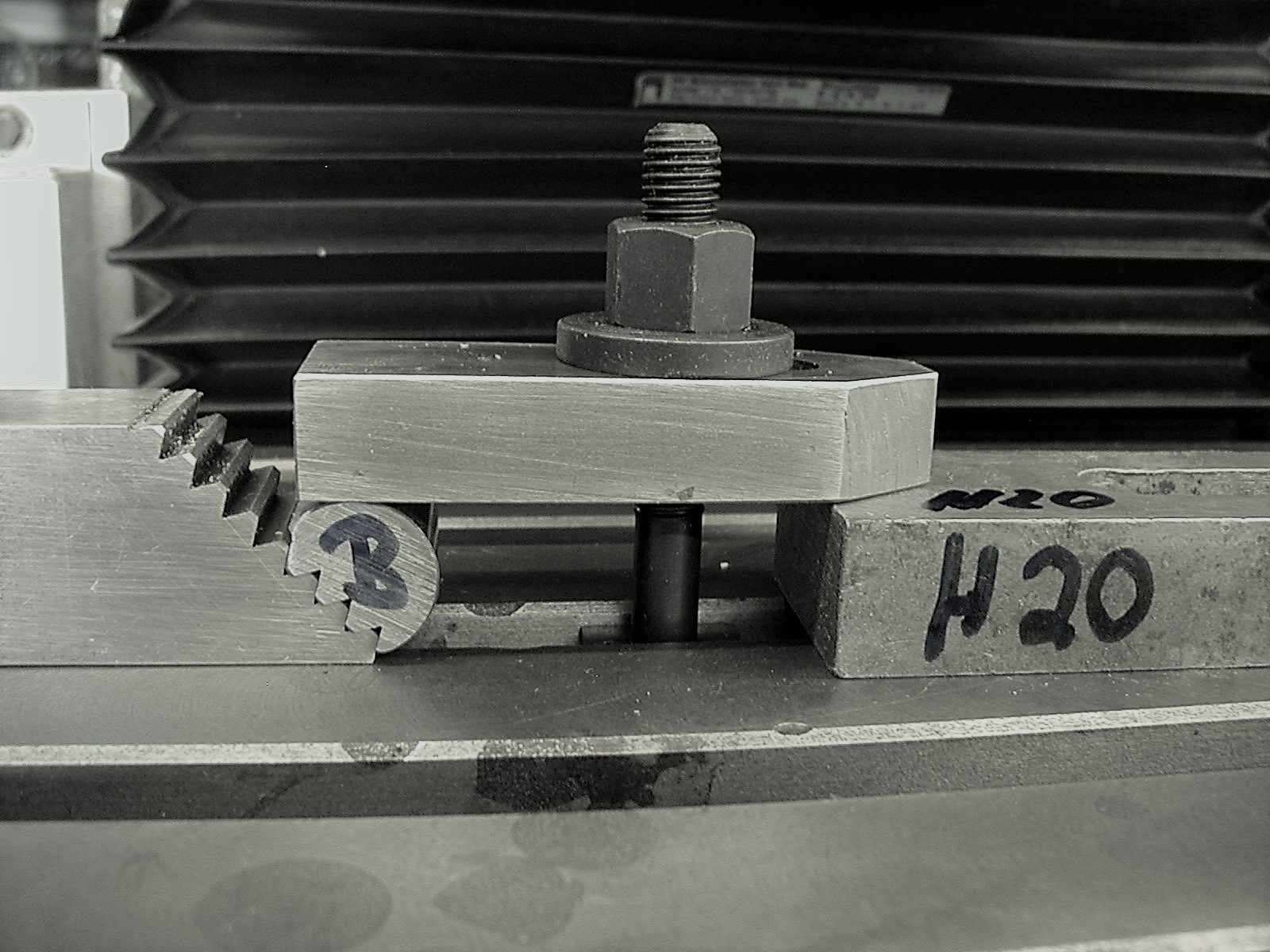

Höhe 20 mm Lage B H20 |
Höhe 40 mm Lage A H |
Höhe 40 mm Lage B V |
Höhe 65 mm Lage B V |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20/15Z3L30 |
MZESUTA30B25L53 |
|
Unterlagen MZESUT3040/2b
MZESUTØ20A15B13 L40
|
|
|
|
|
|
|

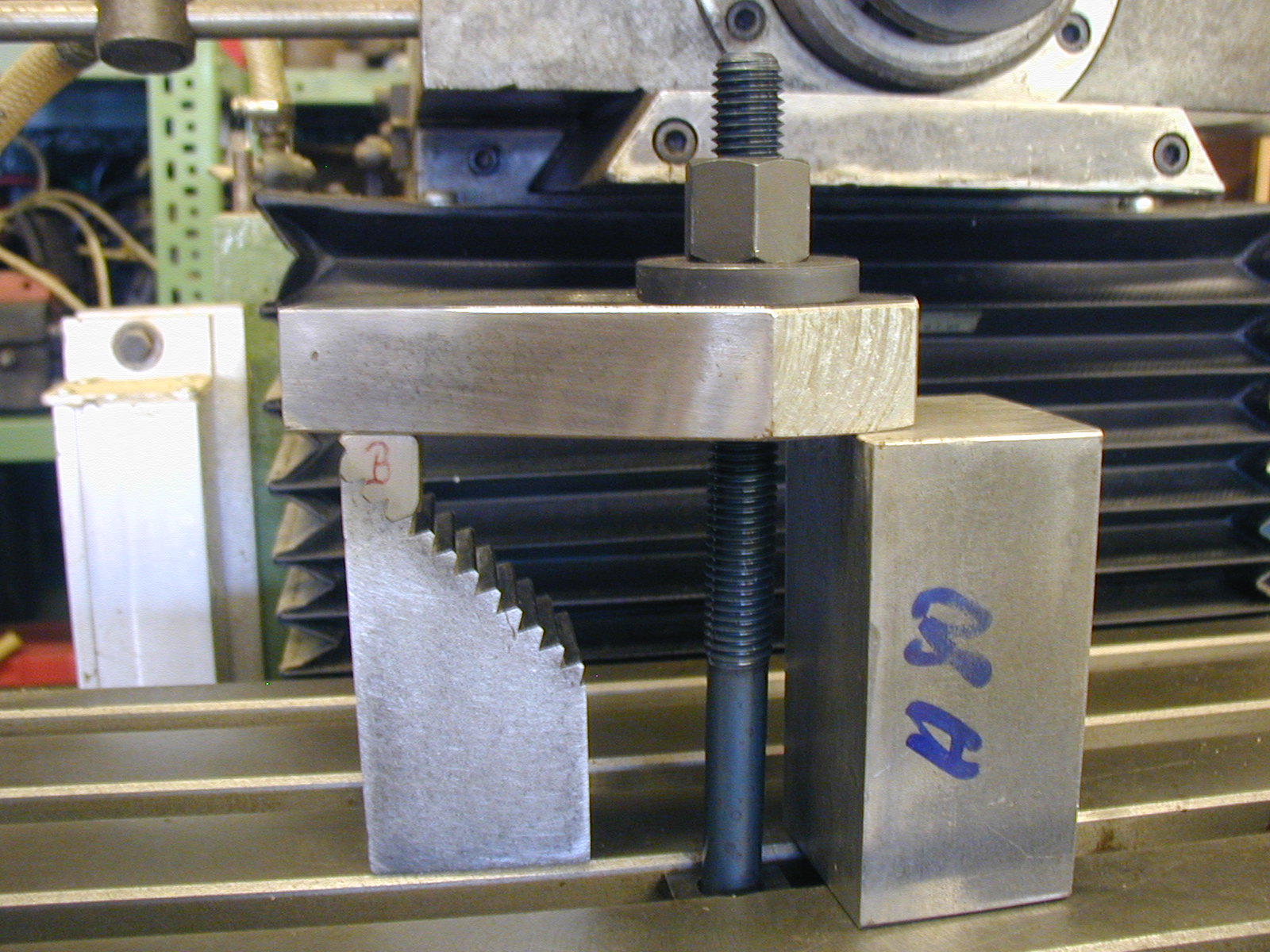

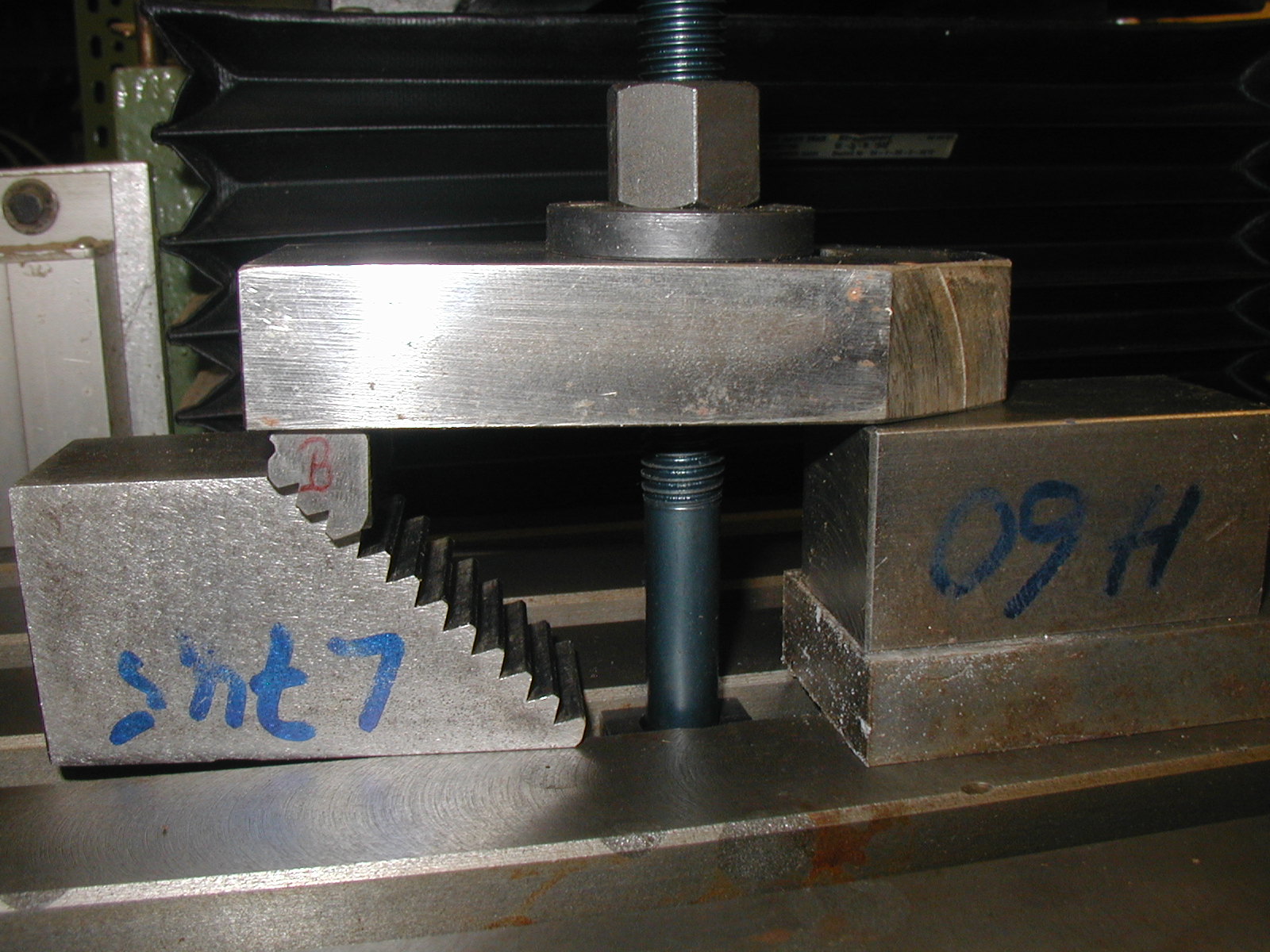

Bild mit M 12 |
Bild mit M 12 |
Bild mit M 12 |
Bild mit M 12 |
Bild mit M 12 |
|
Min. 15 mm Lage B H |
Höhe 20 mm Lage B H20 |
Höhe 45 mm Lage B H |
Höhe mm Lage B V |
Höhe 65 mm Lage B V |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20A15B13 L40 |
MZESUT3040/2b
|
|
Unterlagen MZESUT3050/2c
MZESUTØ20A15B13 L40
|
|
|
|
|
|
|
Bild min A |
Bild min B |
Bild max. H |
Bild min B V |
Bild max. B V |
|
Höhe 16,5 mm Lage A H |
Höhe18,4mm Lage B H |
Höhe 55,5mm Lage AH |
Höhe 60,8 mm Lage B V |
Höhe 97,5 mm Lage B V |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20A15B13 L40 |
MZESUT3050/2c |
|

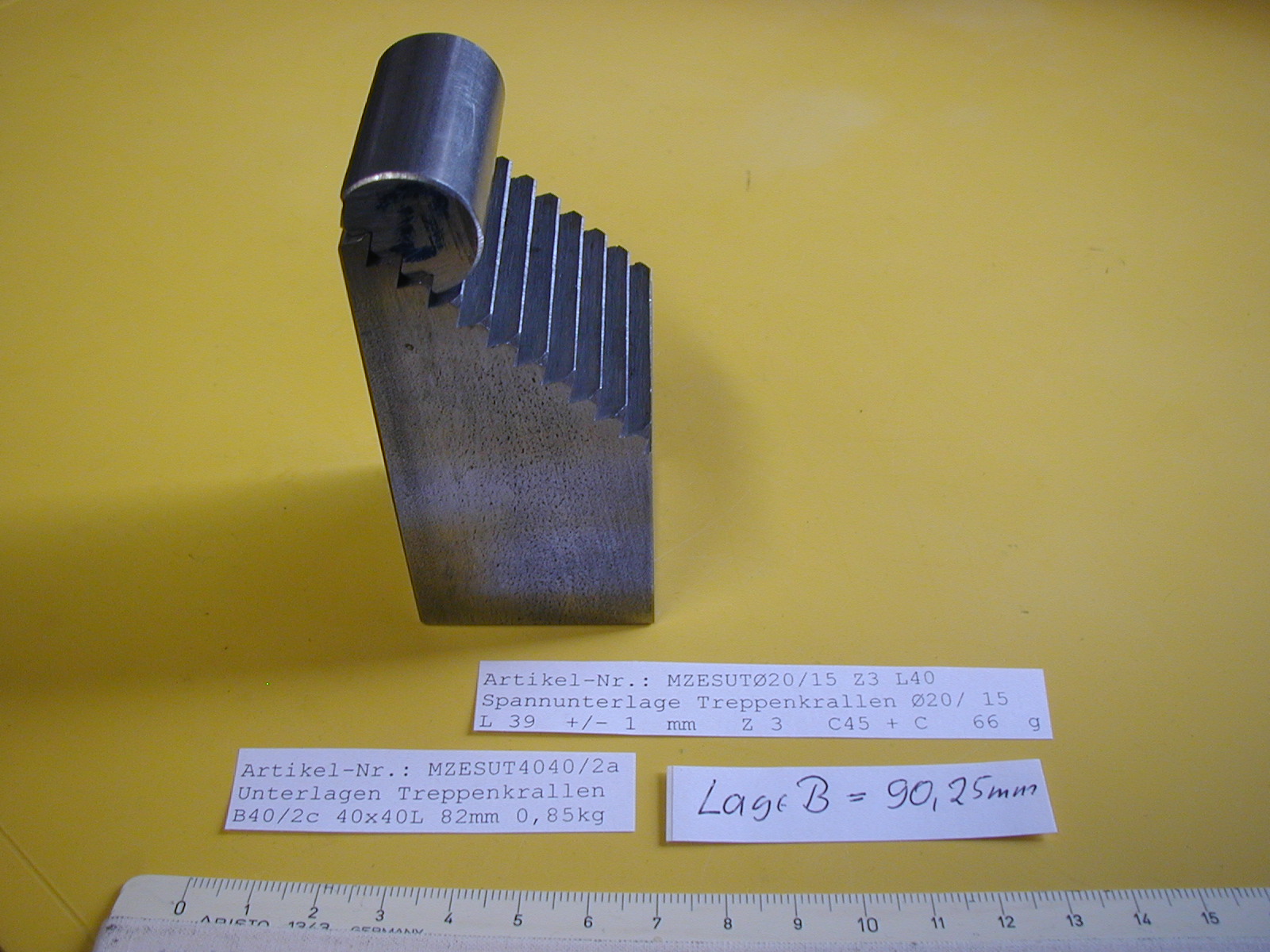

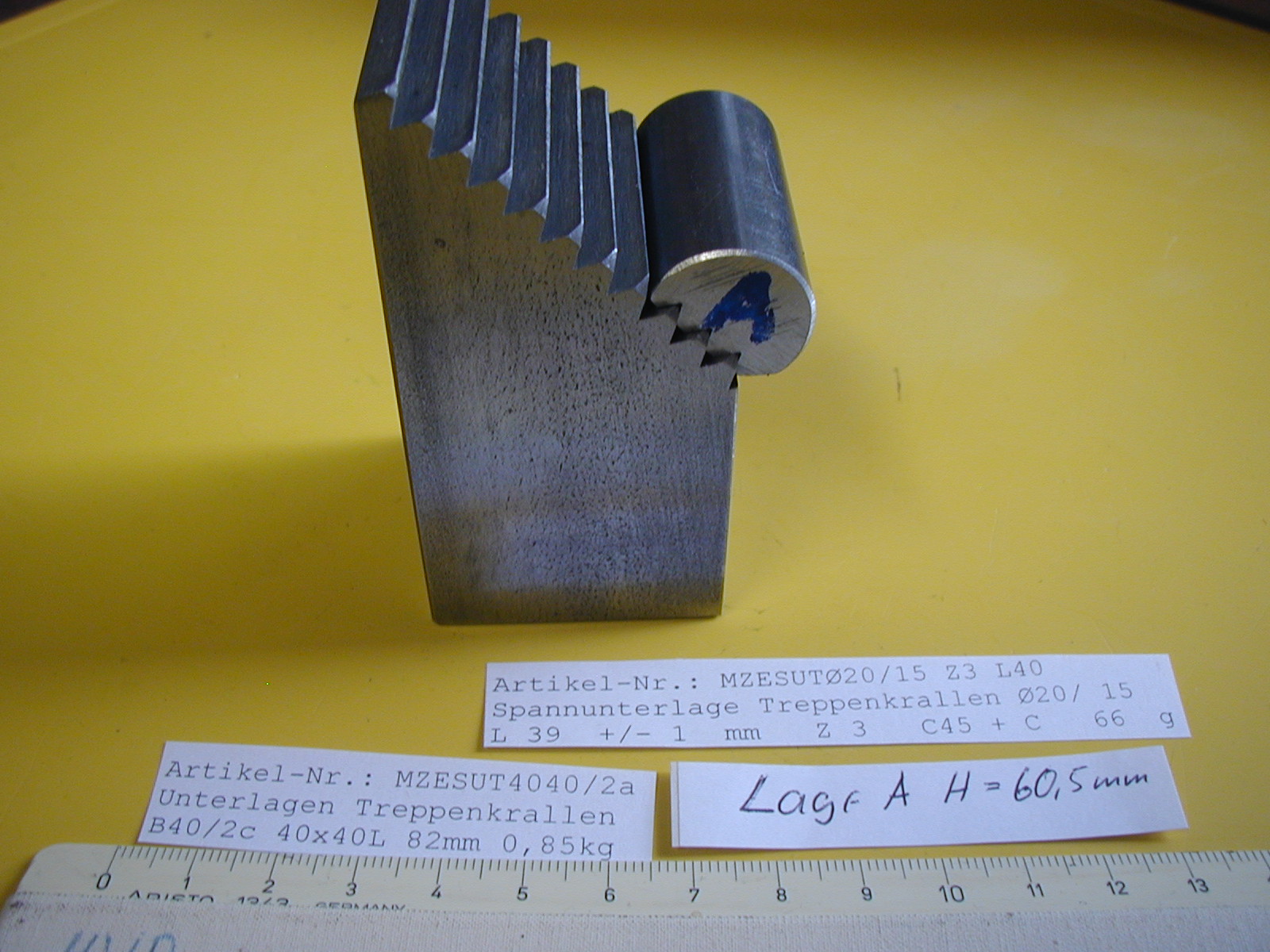

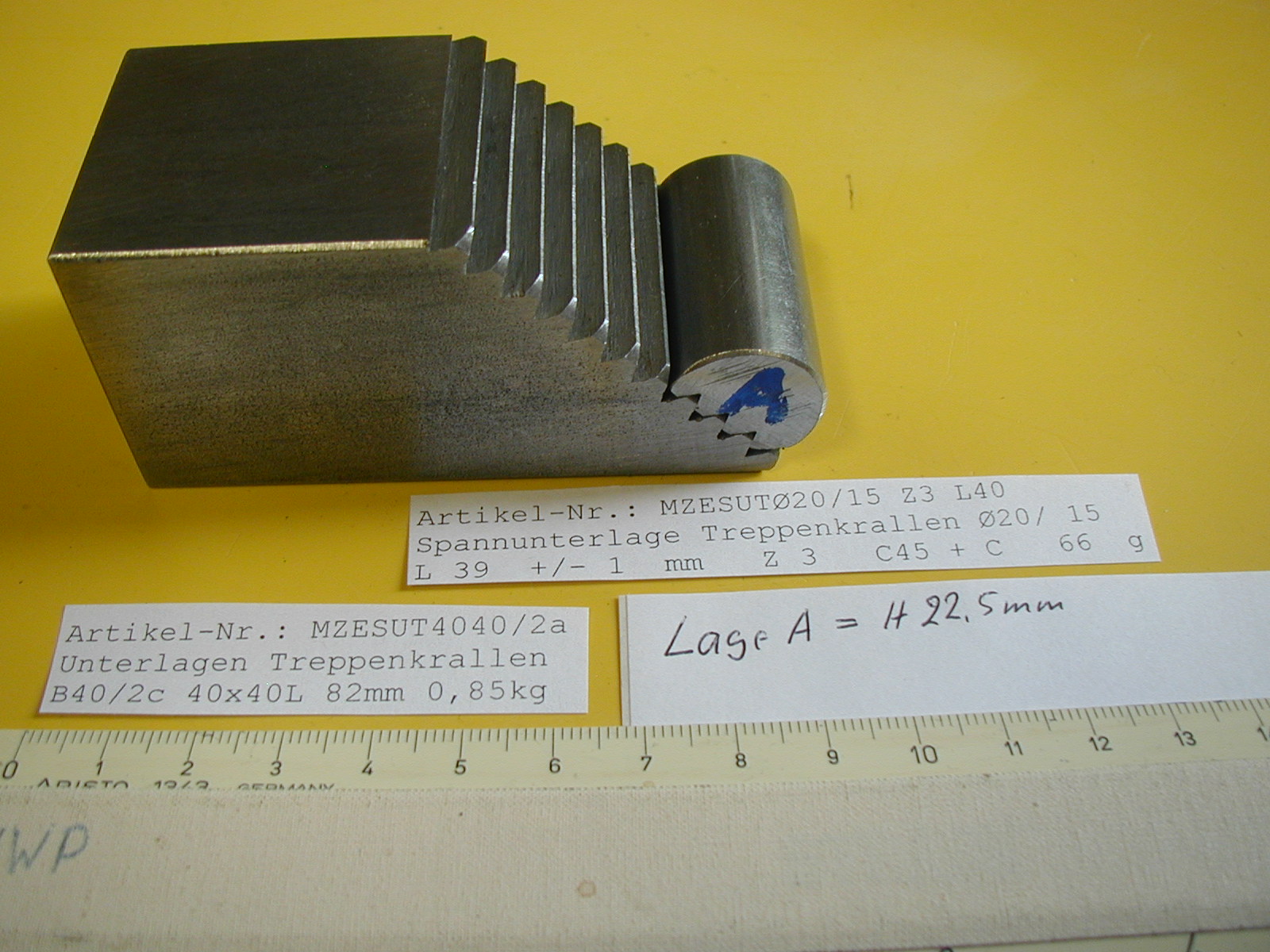

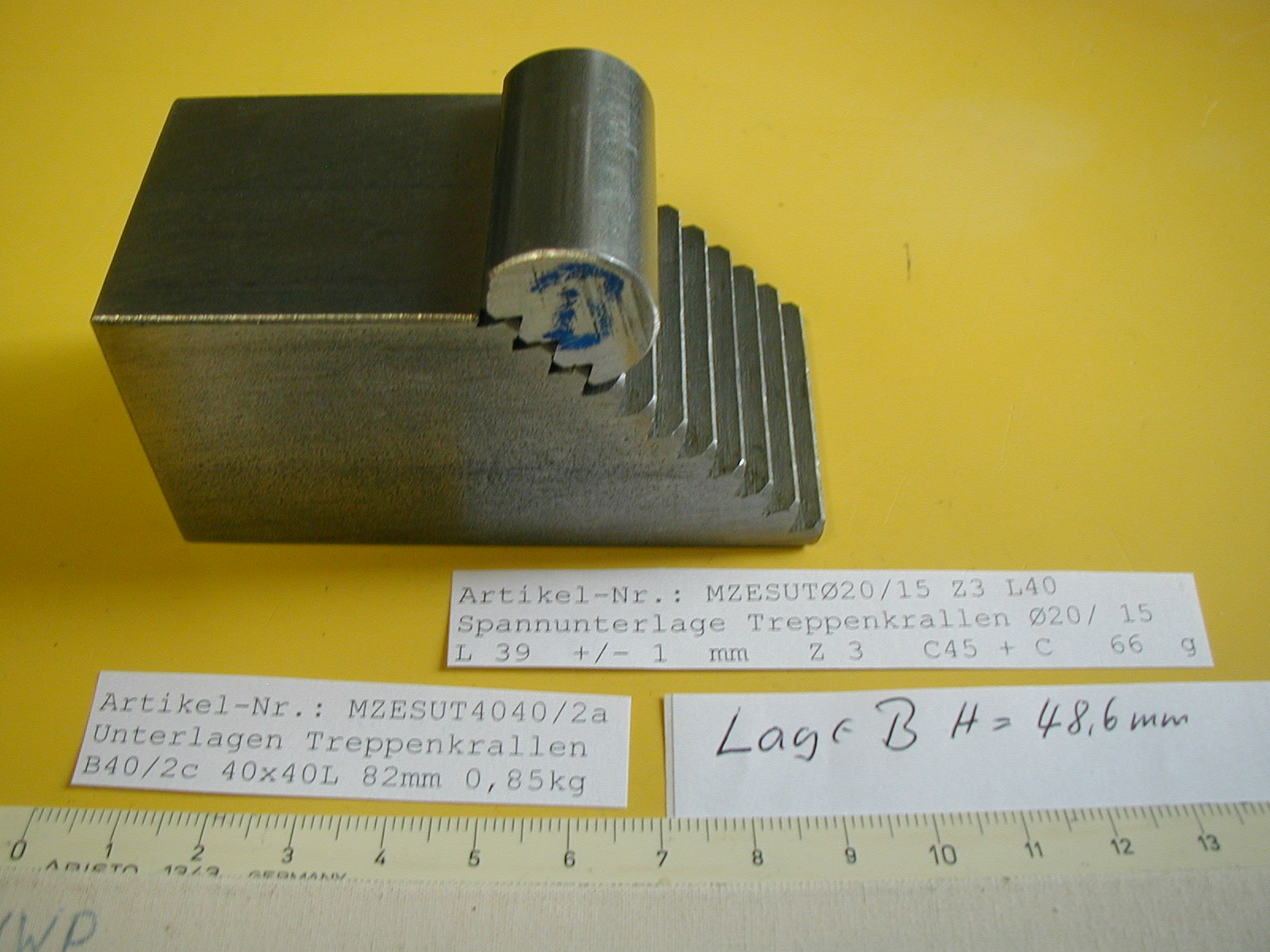

Unterlagen MZESUT4040/2a L = 82
MZESUTØ20/15 L40
? auf L72 mm kürzen. Dann beträgt die Spannhöhe max. 80,25 mm
Die Unterlage MZESUT4040/2a wurde zu Spanneisen mit TK gefertigt.
|
|
|
|
|
|
|
Bild min B |
Bild min B |
Bild max. H |
Bild min B V |
Bild max. B V |
|

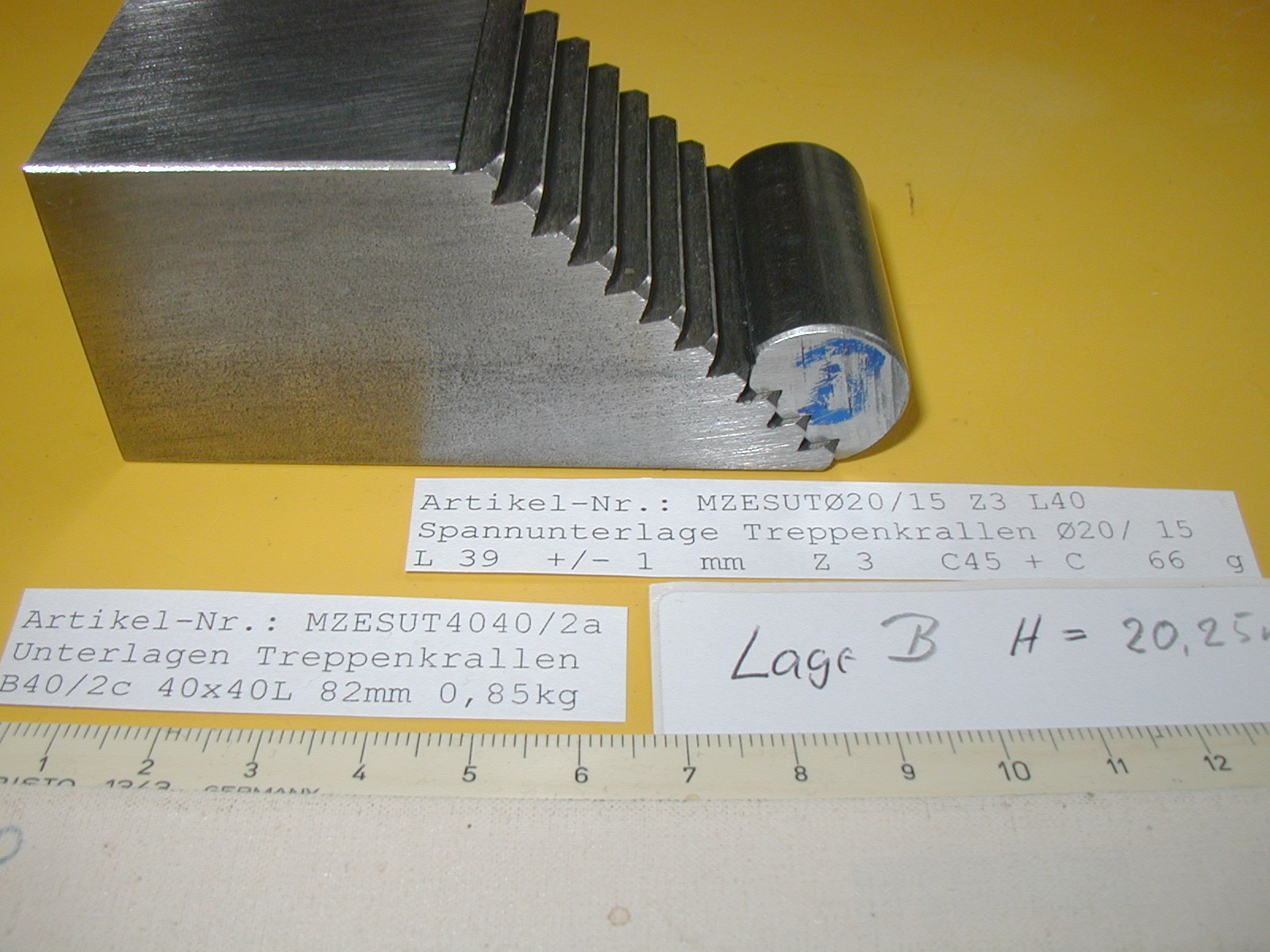

Höhe 20,25 mm Lage BH |
Höhe22,5mm Lage A H |
Höhe 48,6mm Lage BH |
Höhe 60,5 mm Lage A V |
Höhe 90,25mm Lage BV |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20/15 L40 |
MZESUT4040/2a L82 |
|

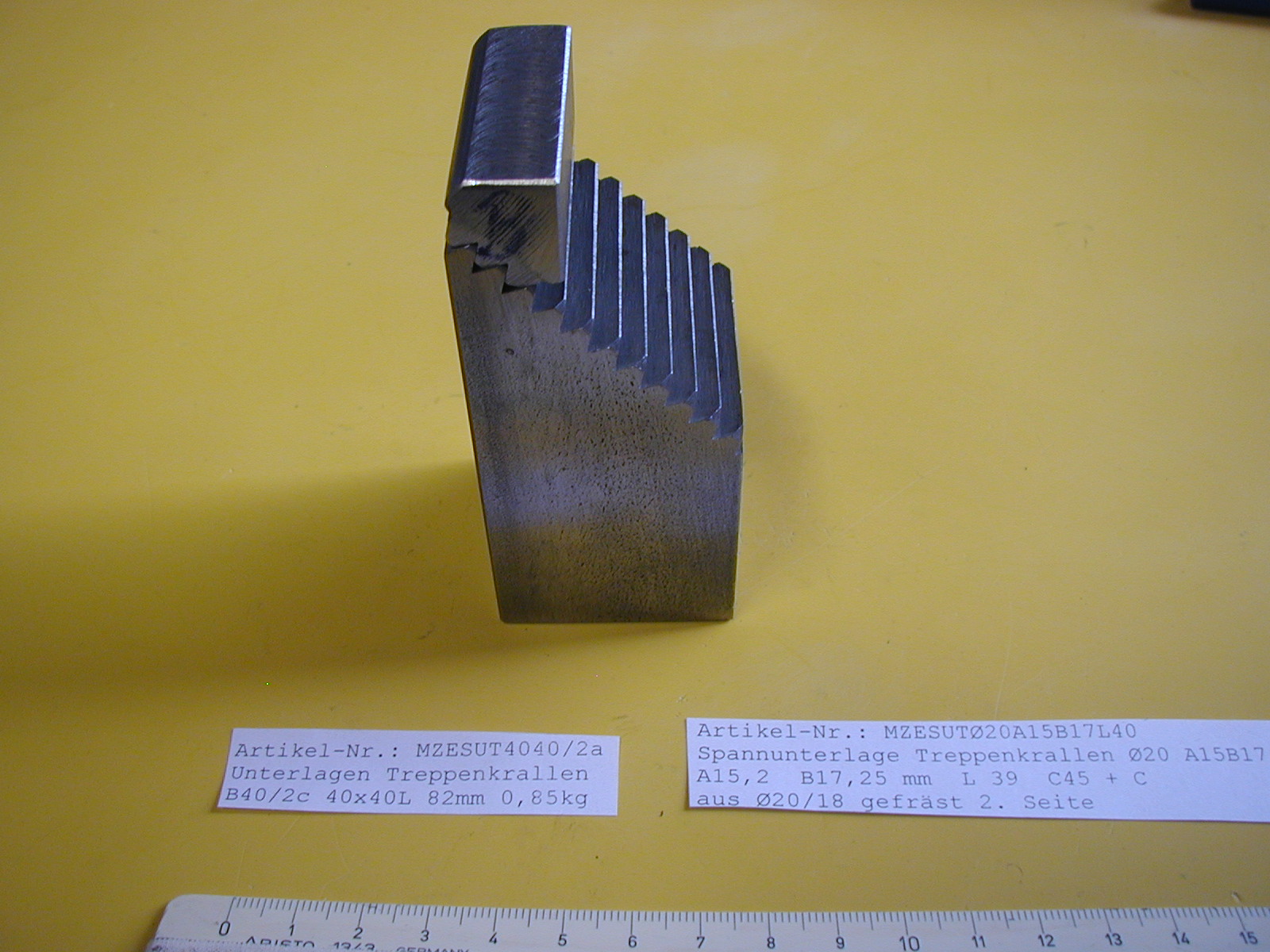

Unterlagen MZESUT4040/2a L = 82
MZESUTØ20A15B17 L40
? auf L72 mm kürzen. Dann beträgt die Spannhöhe max. 81 mm Dann ist der Sprung 50-60 verschwunden!
Die Unterlage MZESUT4040/2a wurde zu Spanneisen mit TK gefertigt.
|
|
|
|
|
|
|
Bild min A |
Bild min B |
Bild max. B H |
Bild min A V |
Bild max. B V |
|

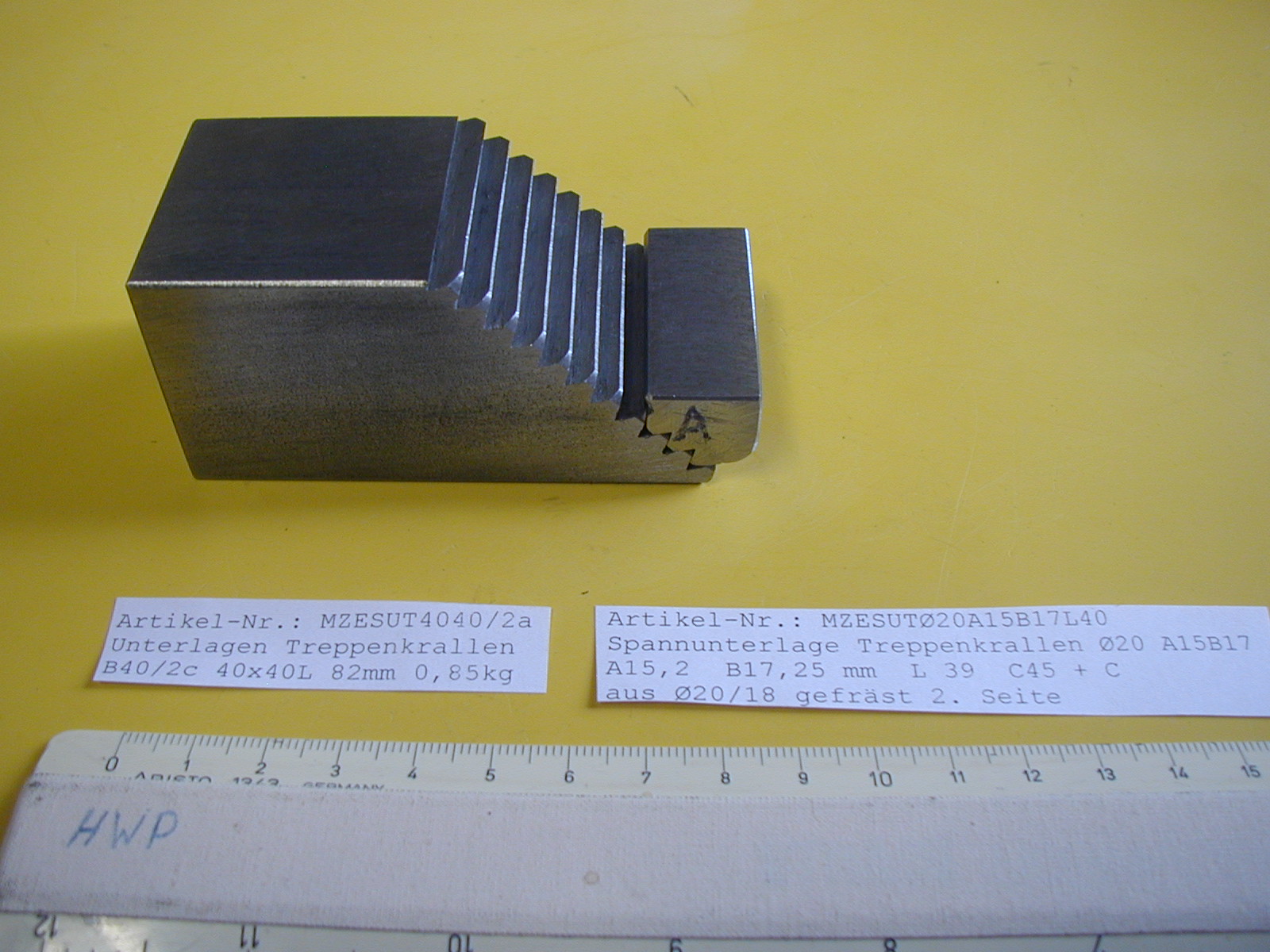

Höhe 19 mm Lage BH |

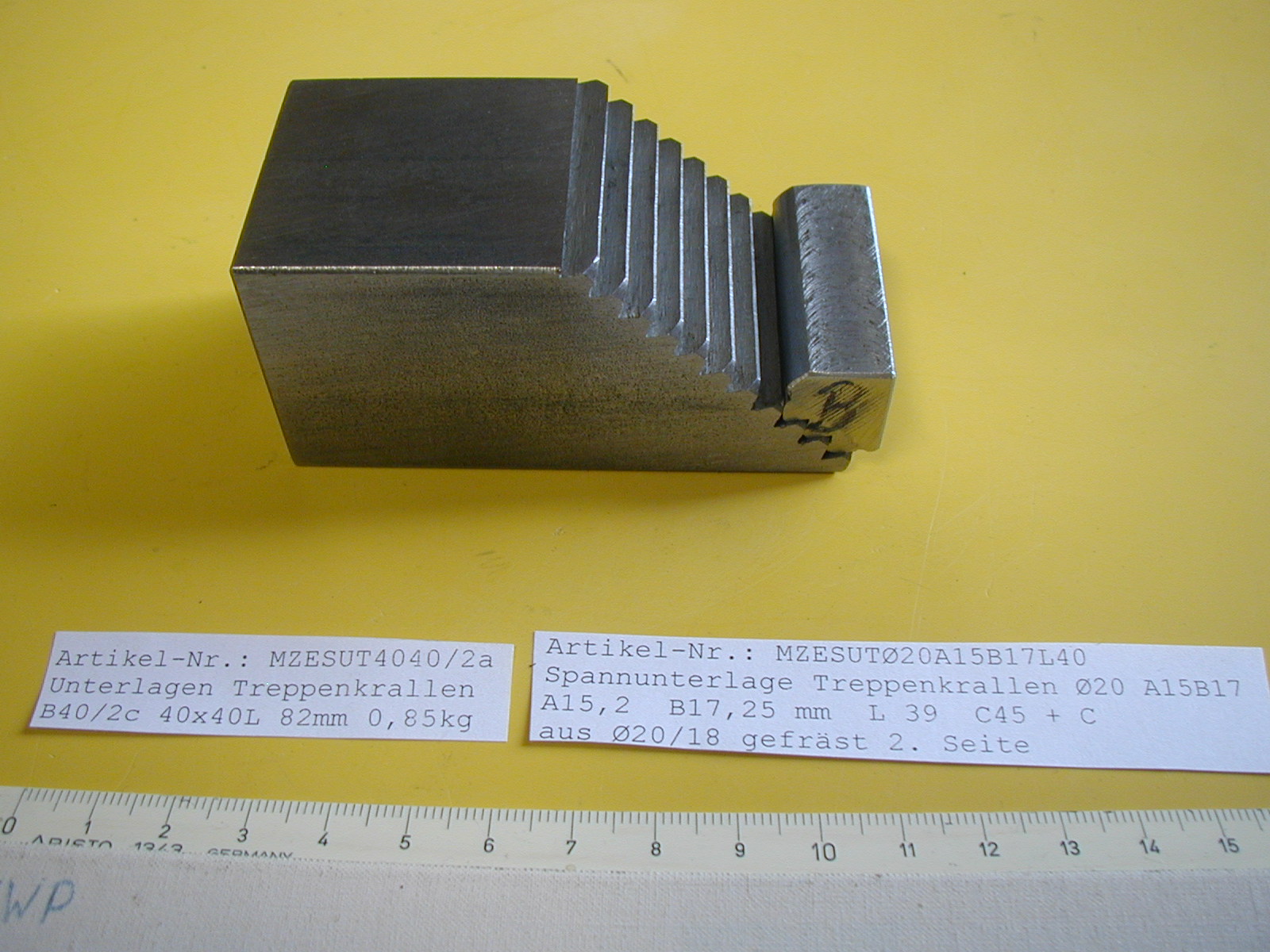

Höhe 21,2 mm Lage B H |

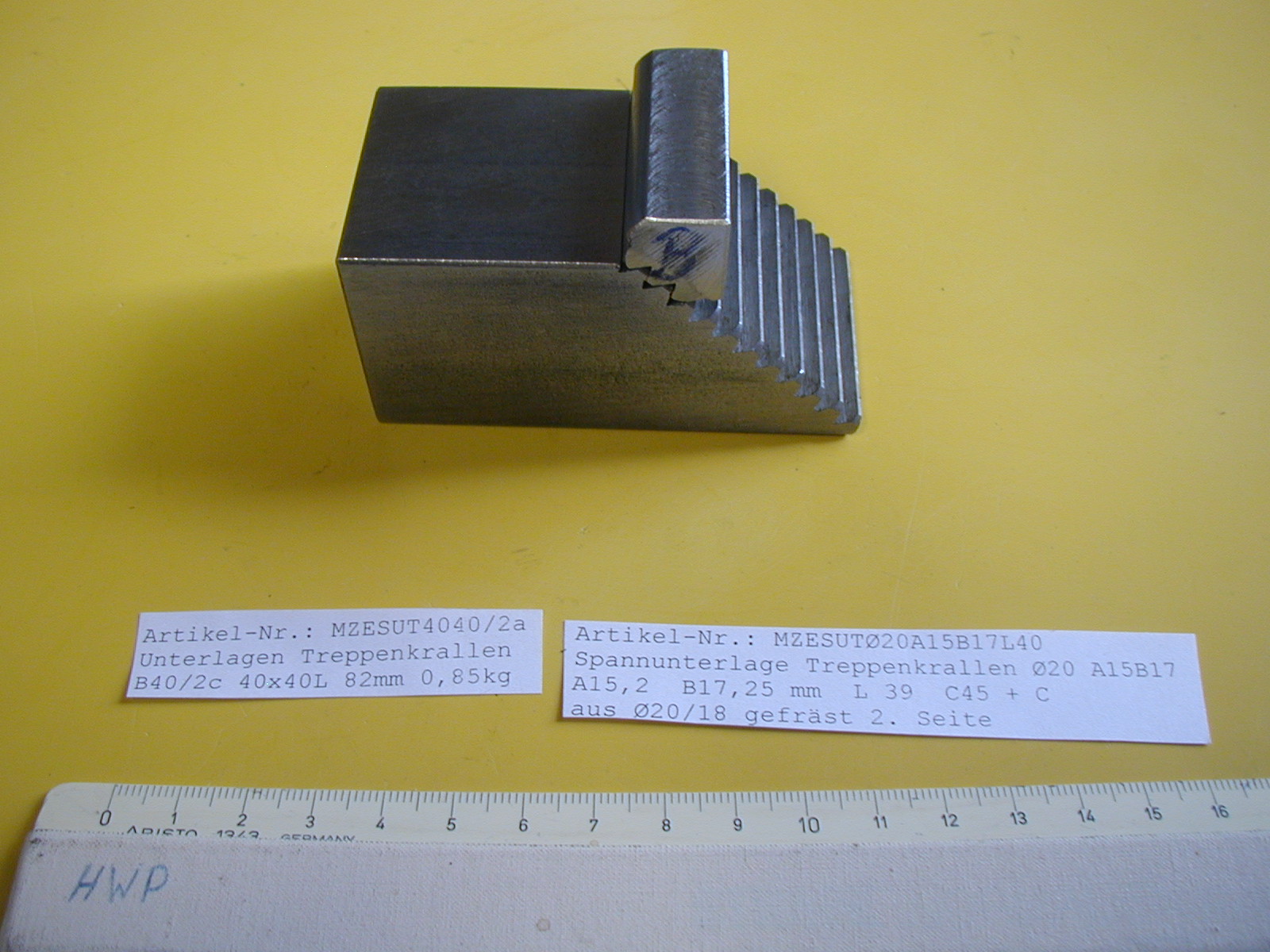

Höhe 49 mm Lage B H |

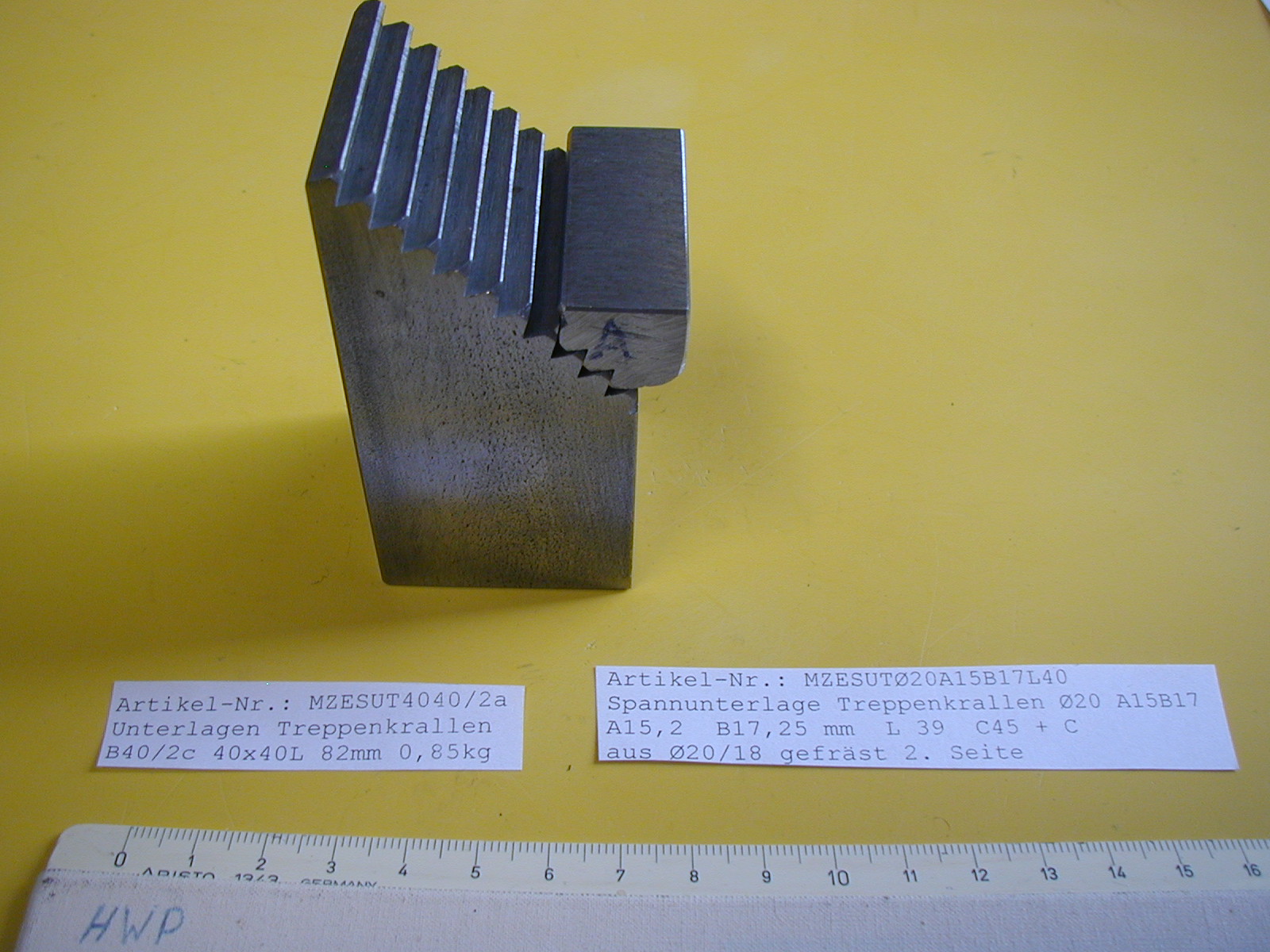

Höhe 60,8 mm Lage A V |
Höhe 91 mm Lage BV |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20A15B17 L40 |
MZESUT4040/2a L82 |
|

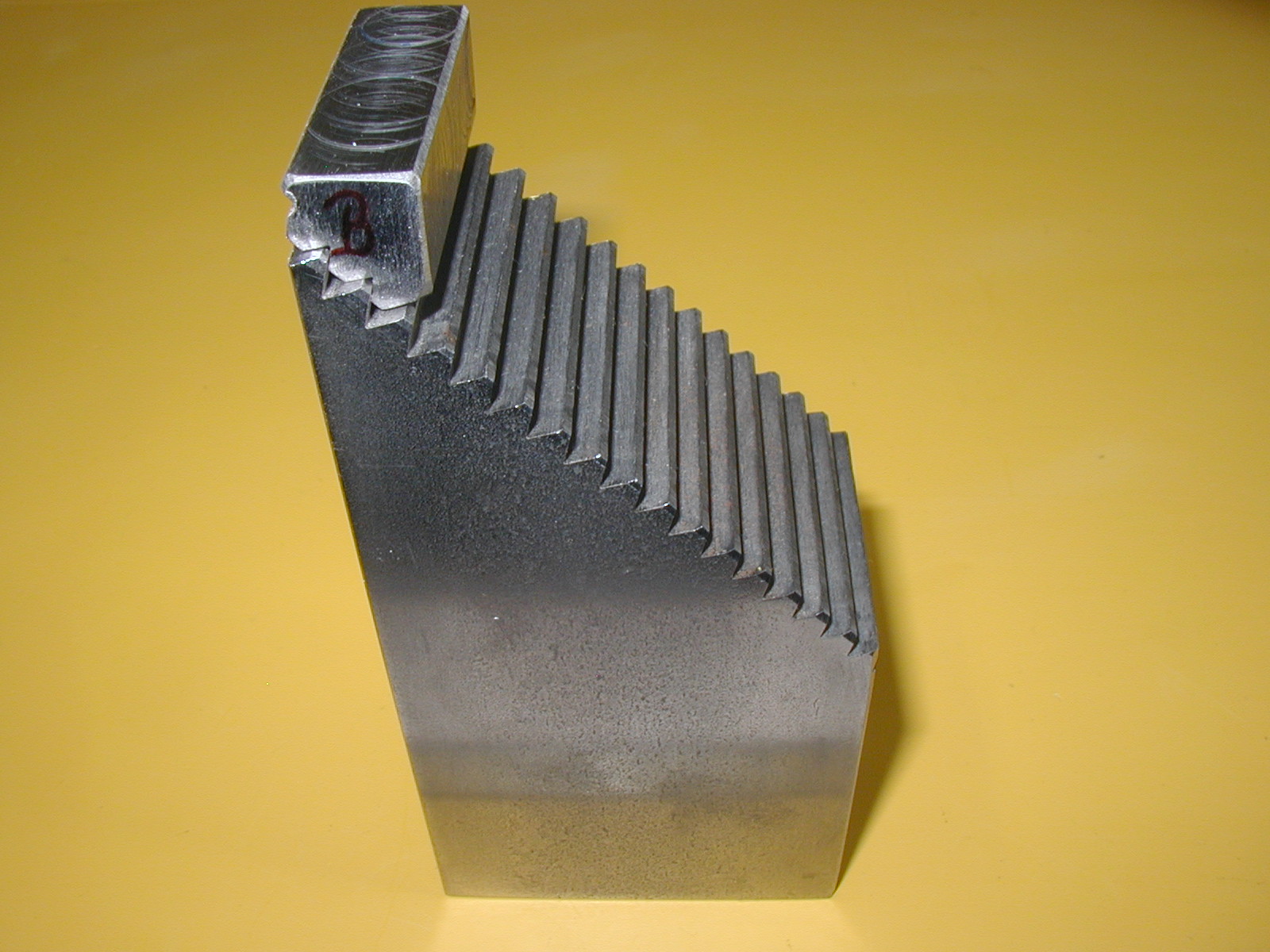

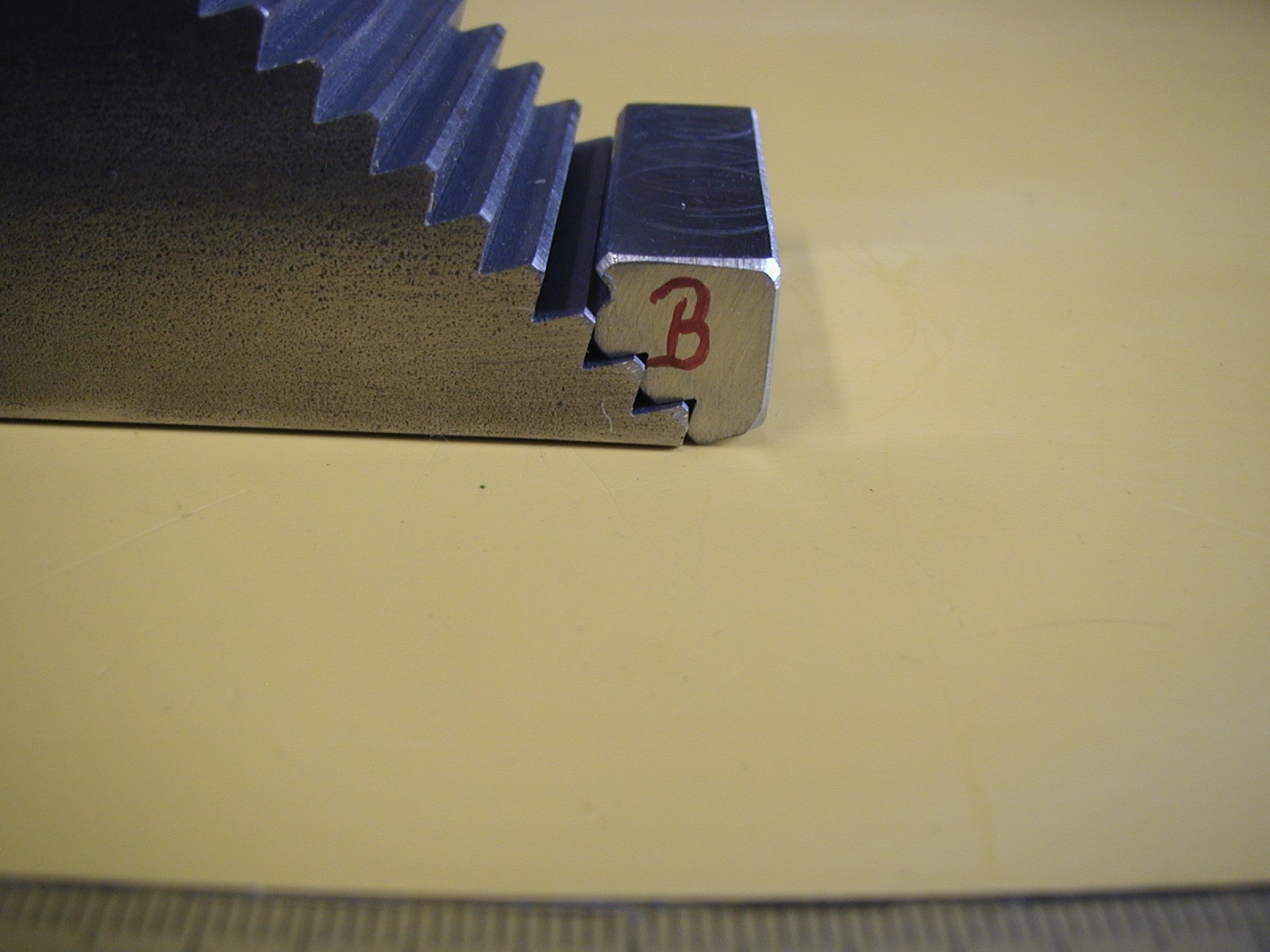

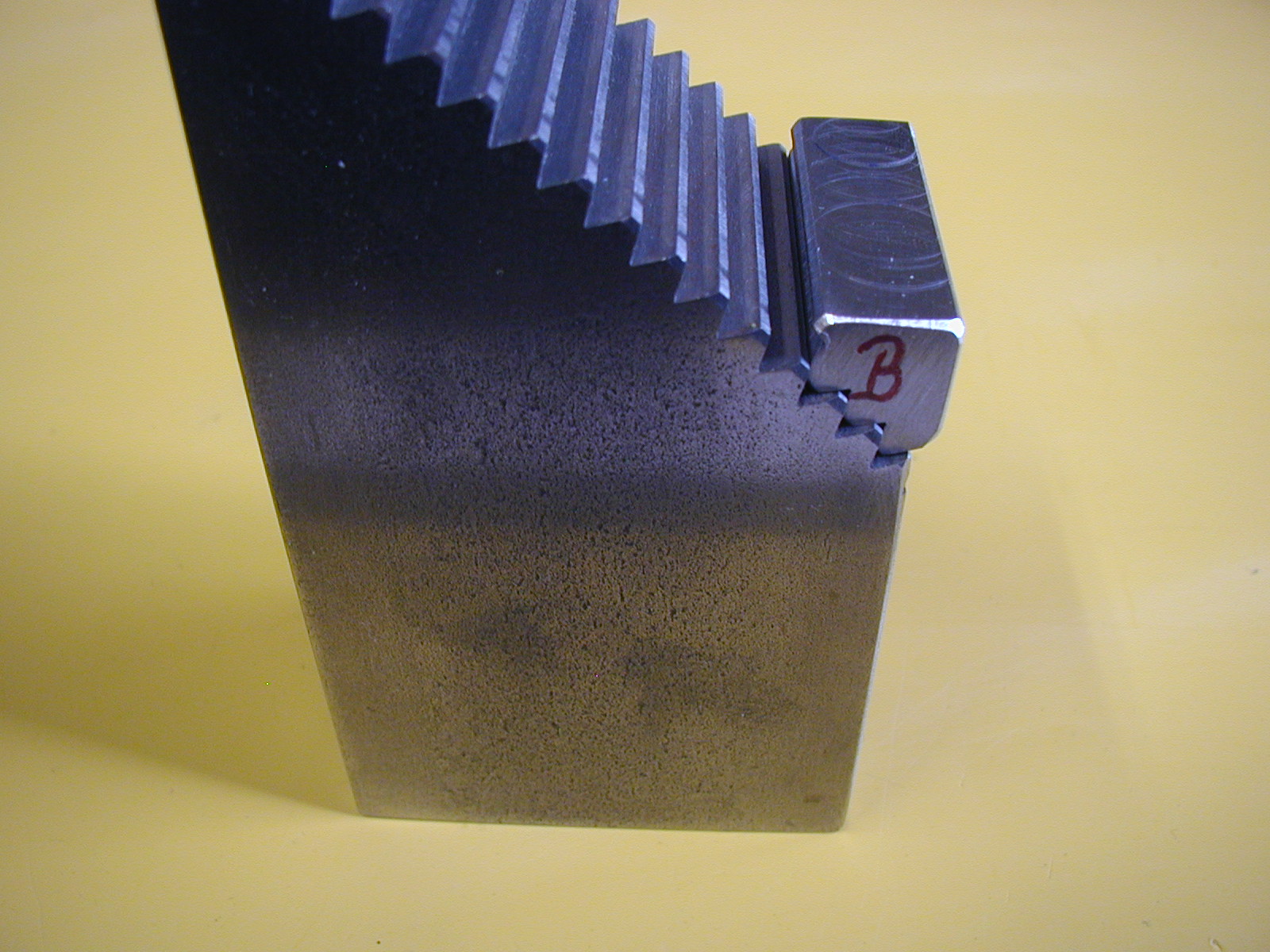

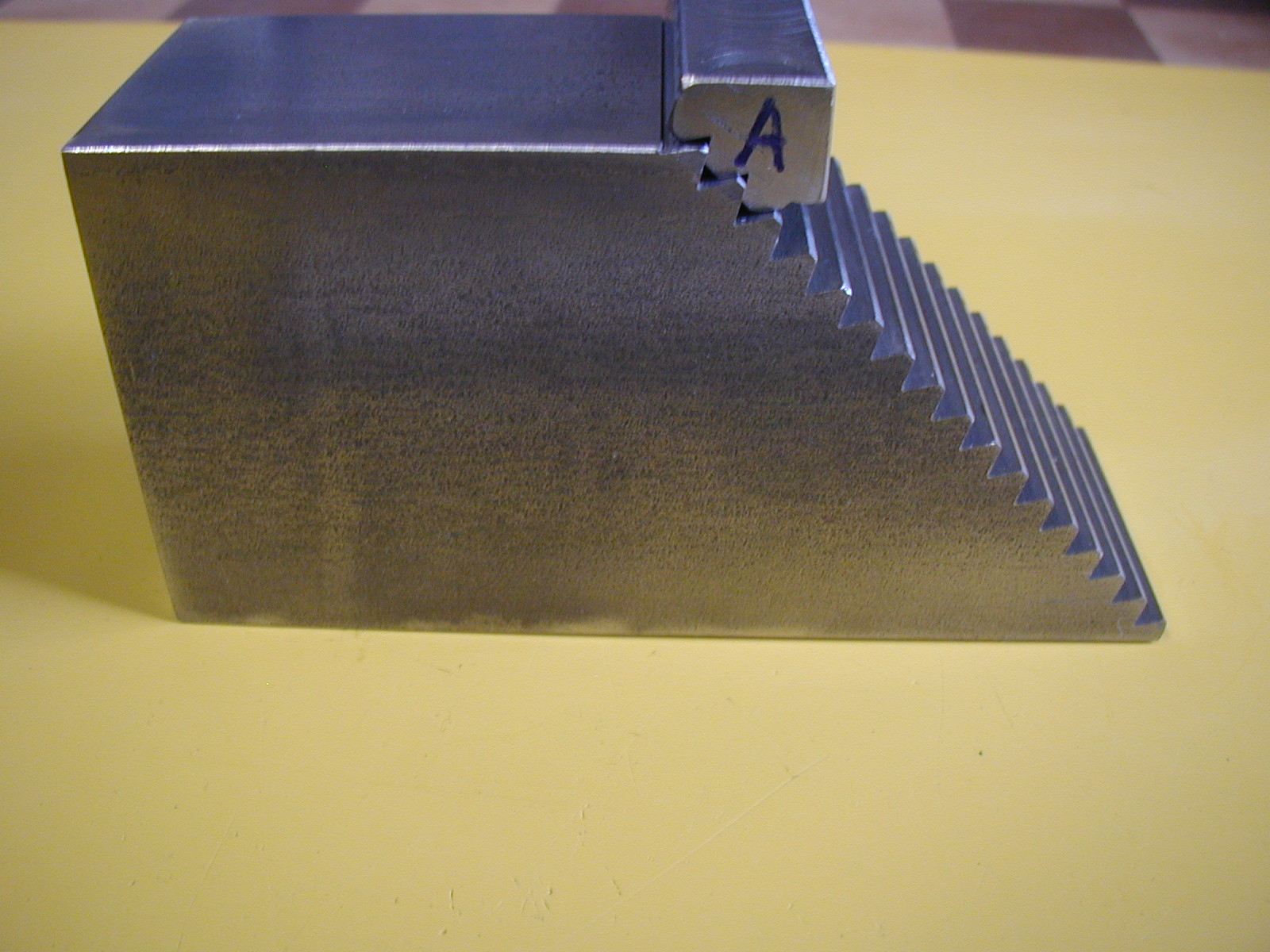

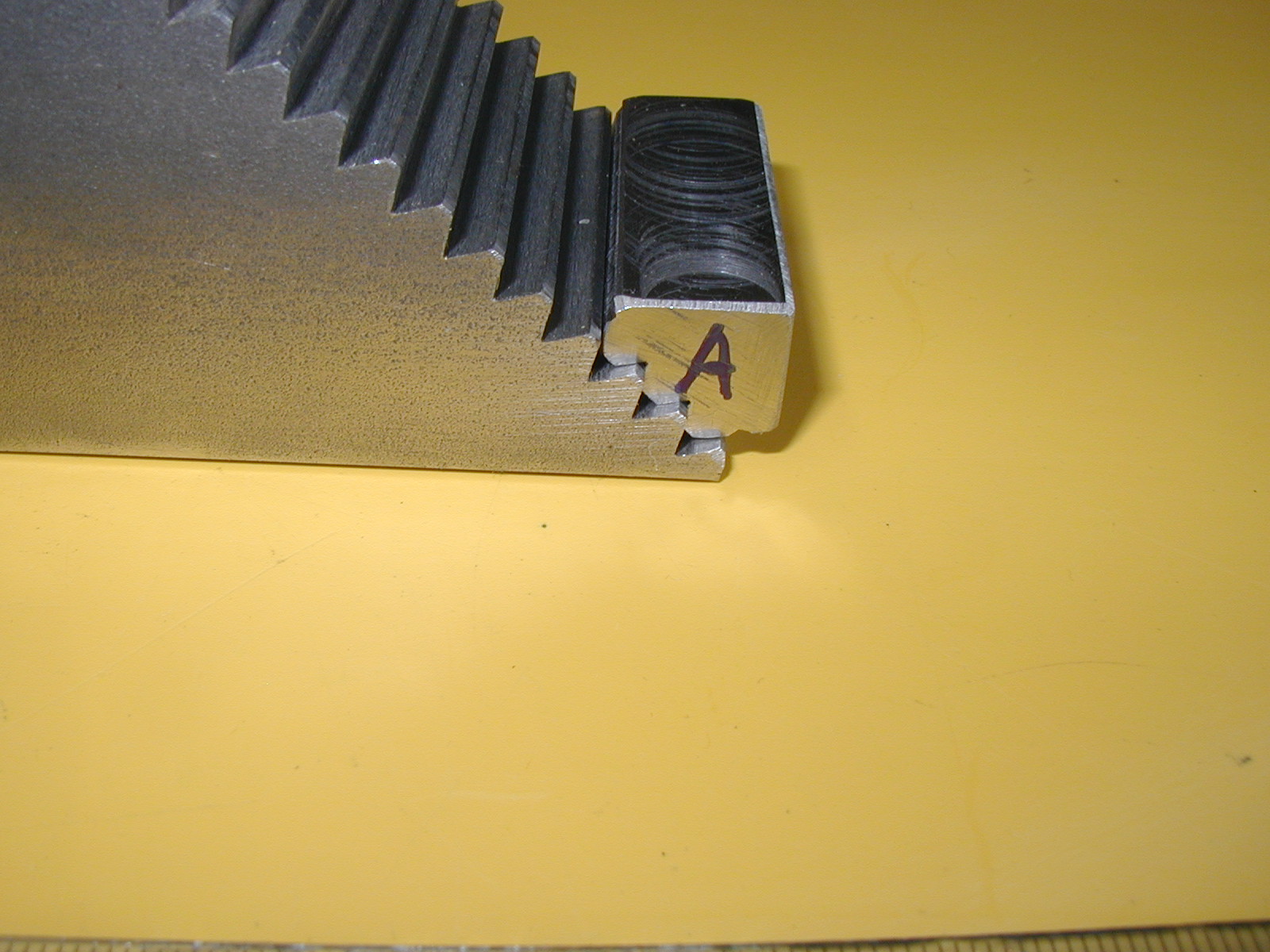

Unterlagen MZESUT4060/2c L = 116,5
MZESUTØ20A15B13 L40
? auf L 114 kürzen. Dann beträgt die Spannhöhe 15 bis 118mm
Die Unterlage MZESUT4060/2c wurde zu Spanneisen mit TK gefertigt.
|
|
|
|
|
|
|
Bild min A |
Bild min B |
Bild max. H |
Bild min B V |
Bild max. B V |
|
Höhe 16,25 mm Lage AH |
Höhe18,0mm Lage B H |
Höhe 67,5mm Lage BH |
Höhe 73,5 mm Lage A V |
Höhe120,5mm Lage B V |
|
Bestellnummern je Unterlage je 1 Stück |
Je 1 Stück bestellen. ( kein Satz) |
MZESUTØ20A15B13 L40 |
MZESUT4060/2c116,5 |
|
Tabelle einige Kombinationen ohne Bild
|
Satz |
Version A h1 |
Version B h2 |
Version C h3 |
Version D h4 |
Stufen- Sprung |
|
Breite 25mm |
|
|
|
|
|
|
MZESUTØ20/18 Z3 L020 + MZESUTA25B30 zu M 6 |
18,5 |
45 |
47 |
74 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3 L025 + MZESUTA25B30 zu M 8 |
18,5 |
41,5 |
47 |
74 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3 L030 + MZESUTA25B30 zu M10 |
21,5 |
41,5 |
50,5 |
70,5 |
Achtung Lücke zwischen h2 und h3 |
|
MZESUT2525G1F + MZESUT2525G1F |
23,75 |
41,5 |
23,75 |
41,5 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT2525G1F + MZESUTA25B30 |
24,5 |
47,5 |
50,5 |
73 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUTA25B30 + MZESUTA25B30 |
60 |
77,5 |
81 |
105 |
3,5 mm |
|
Breite 30mm |
|
|
|
|
|
|
MZESUTØ20/18 Z3 L030 + MZESUT3030/2a zu M10 / M12 |
18,5 |
41,5 |
47 |
74 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3 L030 + MZESUT3040/2b zu M10 / M12 |
18,5 |
55 |
56,5 |
86,5 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUTØ20/18 Z3 L030 + MZESUT3050/2c zu M10 / M12 |
21 |
65 |
65 |
105 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F + MZESUT3025/1F |
25 |
42 |
26,75 |
43,75 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F + MZESUT3030/2a |
25 |
46,5 |
53 |
81 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F + MZESUT3040/2b |
25 |
55 |
57 |
90 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3025/1F +MZESUT3050/2c |
25 |
65 |
65 |
109 |
1,75 mm bei Wendung einer Auflage. |
|
MZESUT3030/2a + MZESUT3030/2a |
62 |
75 |
85 |
110 |
3,5 mm |
|
MZESUT3030/2a + MZESUT3030/2b |
62 |
83,5 |
90 |
141 |
3,5 |
|
MZESUT3030/2a + MZESUT3030/2c |
62 |
97 |
95 |
141 |
3,5 |
|
MZESUT3030/2b + MZESUT3030/2b |
75 |
98 |
99 |
131 |
3,5 |
|
MZESUT3030/2b + MZESUT3030/2c |
75 |
112 |
107 |
150 |
3,5 |
|
MZESUT3030/2c + MZESUT3030/2c |
93 |
122 |
122 |
165 |
3,5 |
|
|
|
|
|
|
|
|
Breite 40mm |
|
|
|
|
|
|
MZESUTØ20/18 Z3L040 + MZESUT4040/2c |
18,5 |
51,5 |
63 |
93 |
2,0 mm bei Wendung der Auflage. |
|
MZESUTØ20/18 Z3L040 + MZESUT4040/2c |
20,5 |
71,5 |
77,5 |
128,5 |
2,0 mm bei Wendung der Auflage. |
|
MZESUT4024/2 + MZESUT4024/2 |
25 |
42 |
26,75 |
43,75 |
1,75 |
|
MZESUT4024/2 + MZESUT4040/2a |
25 |
58 |
63 |
100 |
1,75 |
|
MZESUT4040/2a + MZESUT4040/2a |
82 |
106 |
110 |
145 |
3,5 |
|
MZESUT4024/2 + MZESUT4040/2c |
25 |
77 |
77 |
136 |
1,75 |
|
MZESUT4040/2a + MZESUT4040/2c |
82 |
123 |
123 |
180 |
3,5 |
|
MZESUT4040/2c + MZESUT4040/2c |
116 |
152 |
152 |
204 |
3,5 |
Unterlagen glatt!
Unterlagen dienen als zusätzliche Unterlage zu Treppenkrallen- Unterlagen
St 37 K in Zukunft C45K
Preisangaben frei bleibend ab Standort !
Stand 10.04.2020
|
Bestellnummer |
Größe A |
B mm |
L mm +- 1mm |
Bild |
g |
Preis Netto |
Preis Brutto Inkl. MwSt. 19% |
Angaben |
|
MZESUG253027,5 |
25 |
30 |
27,5 |
|
150 |
2,10 € |
2,50 € |
L = gefräst |
|
MZESUG303060 |
B30 |
30 |
60 |
|
420 |
3,19 € |
3,80 € |
L = gefräst |
|
MZESUG404080 |
B40 |
40 |
80 |
|
1000 |
4,16 € |
4,95 € |
L = gefräst |
