Heimwerker - Tischbohrmaschine SILVERLINE 262212

350 W 250mm

Mit Riemenantrieb und fünf Geschwindigkeitseinstellungen. Spindelhub: 0-50 mm. Mit Tiefenskala für exakte Bohrarbeiten. Solide Guss-Grundplatte und Maschinentisch. 13-mm-Zahnkranzbohrfutter.

Technische Daten von Beschreibung

Beschreibung einer Vorführmaschine.

Wir haben eine Maschine als Vorführmaschine aufgebaut. Hier einige Bilder und Kommentare.

In Verpackung

Nun wird die Maschinen ausgepackt und aufgebaut. Säule hat einen Außendurchmesser von 46mm Innen 43mm. (leichte Bauweise)

Der Fuß wurde plan-gedreht. Der Tisch ist in einem Zirkular-Fräsverfahren hergestellt. Ebenheit in Ordnung .

Der gelieferter Stecker ist englischer Art. Er ist über den EU Festland üblichen Stecker gebaut und kann mittels 2 Schrauben getrennt werden.

Eine erfreuliche Kabellänge von ca. 1,9m.

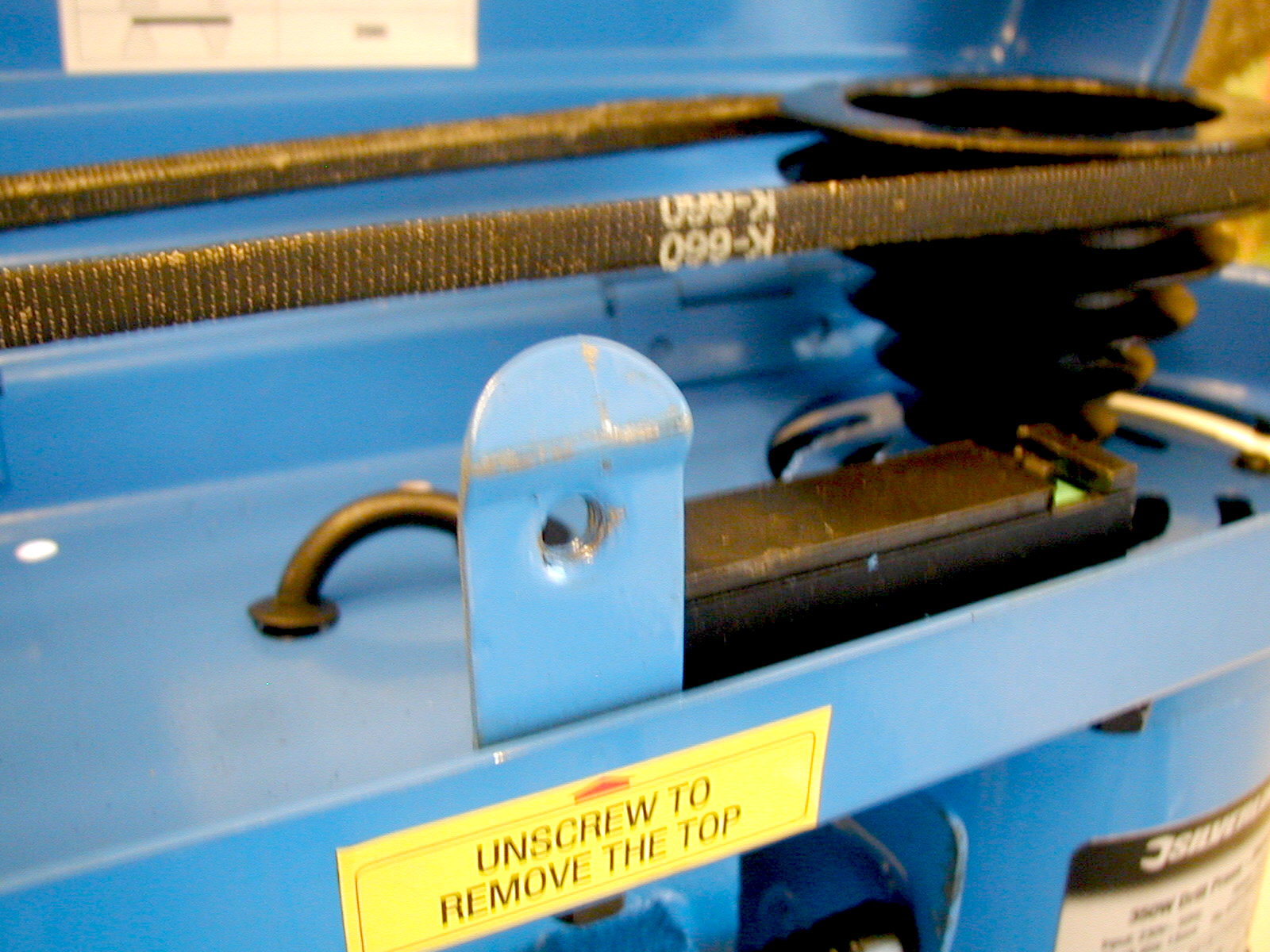

Die Bohrfutteraufnahme ist B16. Andere Bohrfutter finden Sie im Shop / Katalog. Hinweisschild max.15min Bohreinsatz. Sicherheitsschalter in Keilriemenbereich.

Sobald der Deckel aufgeht wird der Stromkreis unterbrochen.

Ein Aus-Einschalter befindet sich links. ! Treppenform. Bohrtiefen-Skala im vorderen Bereich.

Durch Kontermuttern kann eine feste Bohrtiefe eingestellt werden.

Bei Prüfung des Konus B16 wurde ein Uhrausschlag von 0,02mm festgestellt. Das Futter wurde entfettet und mit kurzem Ruck aufgesetzt.

Bei einer Prüfung mit einem 10mm Zylinderstift wurde in einer Länge von 40mm ein Schlag von 0,10mm angezeigt. Drehung über Keilriemenscheibe.

Bei leichtem Druck links / rechts wurde eine Abweichung von 0,3mm erreicht. Dies weist auf eine Spiel im Bereich der Spindelsäule hin.

Die Druckmessung zum Tisch ergab bei Druck ein Kippmoment von ca. 0,3mm.

Zur Beurteilung.

Die Maschinen ist zum Preis- Leistungsverhältnis in Ordnung.

Die Angabe Heimwerker gilt in Umfang des gelegentlichen kurzfristigen Einsatz. Ein Dauerlauf im Serienbetrieb ist nicht gestattet.

Die Einschaltdauer von maximal 30 min. und eine Bohrzeit von max. 15 min. ist ein Hinweis.

Das Futter hat eine Spannweite von 1,5 bis 13mm.

Bearbeitung von Stahlteilen sollte wie folgt geschehen. Bohrungen sollten angekörnt oder zentriert werden.

Der Zentrierbohrer sollte bei festem Schraubstock min. 2,0 mm stark sein. Kleine Spiralbohrer unter 3 mm haben durch den Spindelschlag eine Bruchgefahr.

Bohrungen in Metall von über 5mm sollten vorgebohrt werden.

Ansonsten wird der Bohrdruck zum Tisch zu groß und der Bohrer bohrt nicht in winklichem Verlauf .

Bei uns würde diese Maschine für einmalige kleine Bohrungen bis 6mm, oder zur Entgratarbeiten bis Ø 11mm eingesetzt.

Zur Bearbeitung von Stahl über Ø 11mm sollte eine Dauerhafte Kühlung ( Kühlmittelsrühsystem) und eine Werkzeug mit HSS-E, oder ähnlicher Qualität, genommen werden.

Bohrarbeiten im größeren Bohrbereich sollten mit Schneidöl erfolgen. Dabei sollte eine Schnittgeschwindigkeit normalen Stahl von max. 20m/min erreicht werden.

Dies ist bei 610 U/min bei max. Ø10,4 mm erreicht. Bitte beachten Sie die Leistung der Maschine. 350 W ist weniger als bei Handbohrmaschinen.

Also nicht mit dem Druck/ Handvorschub wie bei einer Handbohrmaschine arbeiten.

Sollten Sie ein spezielles Einsatzgebiet haben können Sie die Maschine vorgeführt bekommen.

Vorführung maximal 15min.

Weiter Fragen können per Telefon 02677/581 geklärt werden.

Sie kaufen diese Vorführmaschinen oder eine original verpackte von uns nicht überprüfte Maschine.

Die Daten von Original verpackte Maschinen können von den von uns ermittelten Daten abweichen.
