Dieses Angebot Preis und Lieferzeit auf Anfrage !

Passfeder DIN 6885 A /ISO 773

Tabellenübersicht

Breite in h6 Höhe in h11

Bei Bestellungen oder Anfragen bitte Bestellnummer VNPF Breite x Höhe x Länge 0S angeben

B h6	2	3	4	5	5	6	6	8	8	10	10	12	12	14	14
H h11	2	3	4	3	5	4	6	5	7	6	8	6	8	6	9
L	6
L	8	8	8
L	10	10	10
L	12	12	12	12	12	12	12
L	14	14	14	14	14	14	14	14	14
L	15	16	16	16	16	16	16	16	16
L	16	18	18	18	18	18	18	18	18
L	18	20	20	20	20	20	20	20	20
L		22	22	22	22	22	22	22	22	22	22
L		25	25	25	25	25	25	25	25	25	25	25	25	25	25
L				28	28	28	28	28	28	28	28	28	28	28	28
L				32	32	32	32	32	32	32	32	32	32	32	32
L				36	36	36	36	36	36	36	36	36	36	36	36
L				40	40	40	40	40	40	40	40	40	40	40	40
L								45	45	45	45	45	45	45	45
L								50	50	50	50	50	50	50	50
L										56	56	56	56	56	56
L										70	70	70	70

Diese Tabelle hat eine Lieferzeit von 4 Wochen.

Lagerbestand Stand 26.11.2022

Bestellnummer	B	H	L	Bestand
VNPF0202018 S	2	2	18	27
VNPF0303025 S	3	3	25	15
VNPF0404014 S	4	4	14	17
VNPF0404020 S	4	4	20	12
VNPF0404022 S	4	4	22	30
VNPF0404025 S	4	4	25	19
VNPF0503040 S	5	3	40	19
VNPF0505040 S	5	5	40	40
VNPF0604020 S	6	4	17	17
VNPF0604040 S	6	4	40	21
VNPF0606025 S	6	6	25	21
VNPF0606040 S	6	6	40	9
VNPF0805050 S	8	5	50	20
VNPF0807014 S	8	7	14	14
VNPF0807032 S	8	7	32	14
VNPF0807040 S	8	7	40	10
VNPF0807050 S	8	7	50	14
VNPF1006070 S	10	6	70	12
VNPF1008032 S	10	8	32	4
VNPF1008070 S	10	8	70	15
VNPF1206070 S	12	6	70	20
VNPF1208070 S	12	8	70	26
VNPF1406056 S	14	6	56	8
VNPF1409056 S	14	9	56	13

Stangenmaterial Passfederstahl

Dies wird in Längen von 100/200/300mm geschnitten.

Zulage je Schnitt bei Mengen < 10 Stück 1,00 EUR Netto ;< 20 Stück 0,80 EUR Netto ;

> 20 Stück und 10 Stück je Sorte 0,50 EUR !

Bestellnummer	B	H	L		Bestand
VMP003x003 C45	3	3	100		ja
VMP	3	3	200		ja
VMP	3	3	300		ja
VMP	4	4	100		ja
VMP	4	4	200		ja
VMP	4	4	300		ja
VMP	6	6	100		ja
VMP	6	6	200		ja
VMP	6	6	300		ja
VMP	6	6	100		ja
VMP	6	6	200		ja
VMP	6	6	300		ja
VMP	8	7	100		ja
VMP	8	7	200		ja
VMP	8	7	300		ja
VMP	10	8	100		ja
VMP	10	8	200		ja
VMP	10	8	300		ja
VMP	12	8	100		ja
VMP	12	8	200		ja
VMP	12	8	300		ja
VMP	14	9	100		ja
VMP	14	9	200		ja
VMP	14	9	300		ja
VMP	16	10	100		ja
VMP	16	10	200		ja
VMP	16	10	300		ja
VMP	18	11	100		ja
VMP	18	11	200		ja
VMP	18	11	300		ja
VMP	20	12	100		ja
Bestellnummer	B	H	L		Bestand
VMP	20	12	200		ja
VMP	20	12	300		ja
VMP	22	14	100		ja
VMP	22	14	200		ja
VMP	22	14	300		ja
VMP	25	14	100		ja
VMP	25	14	200		ja
VMP	25	14	300		ja
VMP	28	16	100		ja
VMP	28	16	200		ja
VMP	28	16	300		ja
VMP	32	18	100		ja
VMP	32	18	200		ja
VMP	32	18	300		ja

Nutensteine in Stange abgesetzt

Bild1 20 h11 auf 16 h9 L 125mm Bild 2 20 h9 auf 16 h9 L 125mm

Bild 3 20 -0,15 auf 16 h9 L 95 +- 5 mm

Diese Stangen sollen eine preiswerte Lösung zur Ausrichtung von Vorrichtungen und Schraubstöcken sein.

Sie können diese Leisten unter Kennzeichnung der Richtung in verschiedene Längen sägen.

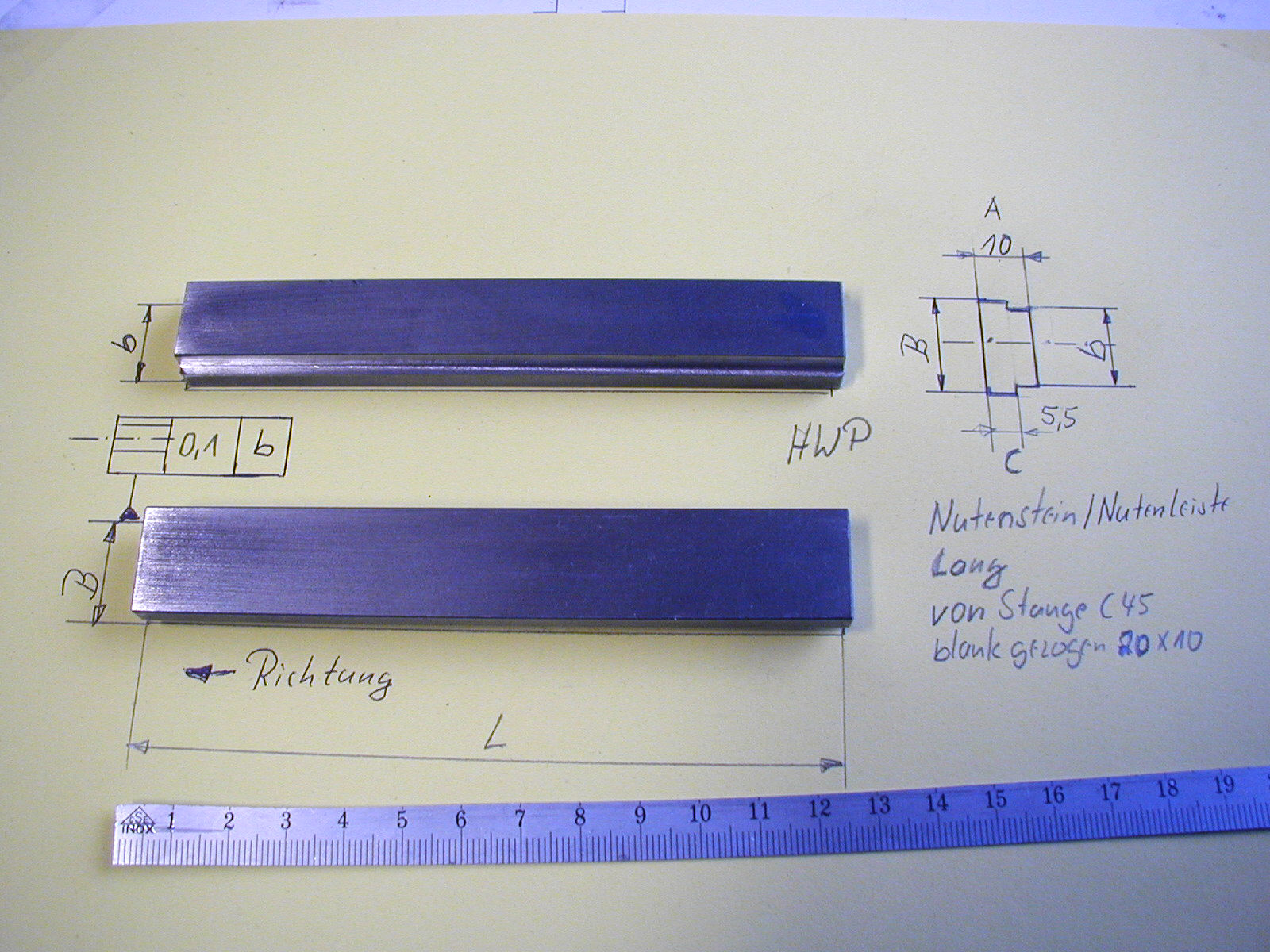

Bild 1 aus Stangenmaterial C45 K Maß 20mm + Maß 10mm blank gezogen h11 Maß 16 gefräst auf h9

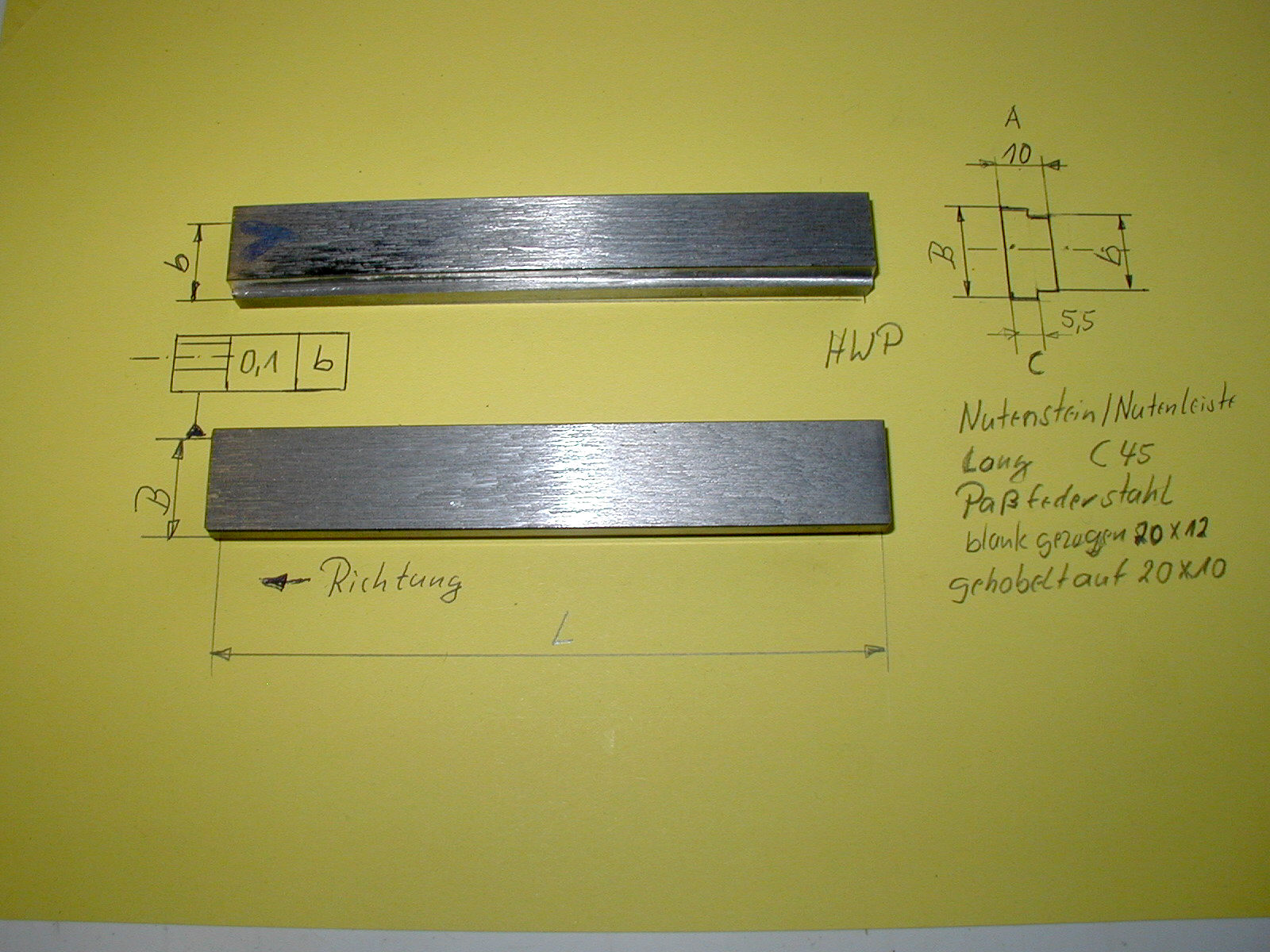

Bild 2 aus Passfederstahl Stangenmaterial C45 K Maß 20mm h9 + Maß 10mm gehobelt +-o,2mm Maß 16 gefräst auf h9

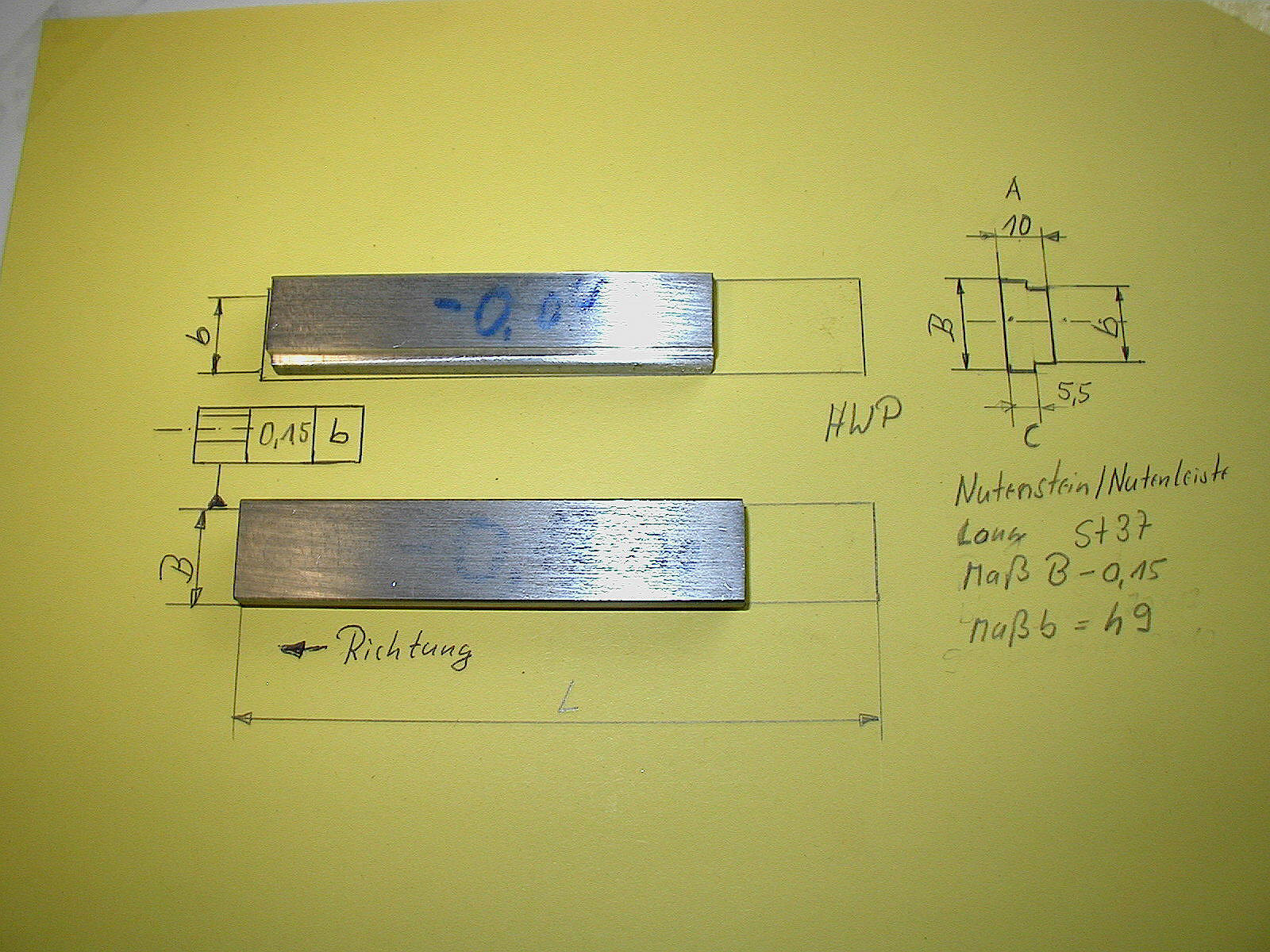

Bild 3 aus Stangenmaterial St37 Maß 20mm -0,15 + Maß 10mm gehobelt +-o,2mm Maß 16 gefräst auf h9.

Bild	Bestellnummer	B	B h9	A	L	Bestand Restmenge	Gewicht in g	Netto	Brutto
1	VMPNS2016125-1	20 h11	16	10	125	4	180	8,4	10
2	VMPNS2016125-2	20 h09	16	10	125	4	180	10,5	12,5
3	VMPNS2016095-3	20-0,15	16	11	95 +-5	2	150	5,88	7

Preise Stand 26.11.2022 zu Restmenge

Weitere Maße und bei Mindestabnahme von 3 m und 3 Wochen Lieferzeit.

Scheibenfeder

DIN688/ ISO 3912

Preis so lange der Vorrat reicht!

Bestand am 26.11.2022

Bestellnummer	B h9	H mm	Ø mm	L mm	Gewicht g	Bestand	Preis Netto EUR	Brutto Inkl.19% MwSt. €
VNSF 020513	2	5	13	12,6		27	0,42	0,5
VNSF030513	3	5	13	12,6		4	0,42	0,5
VNSF030616	3	6,5	16	15,7		15	0,42	0,5
VNSF040513	4	5	13	12,6		49	0,42	0,5
VNSF040616	4	6,5	16	15,7		9	0,42	0,5
VNSF040719	4	7,5	19	18,6		17	0,42	0,5
VNSF050616	5	6,5	16	15,7		46	0,42	0,50
VNSF050719	5	7,5	19	18,6		8	0,47	0,56
VNSF050922	5	9	22	21,6		17	0,55	0,65
VNSF060922	6	9	22	21,6		20	0,73	0,87
VNSF061025	6	10	25	24,5		14	0,8	0,95
VNSF061128	6	11	28	27,3		14	0,92	1,09
VNSF081128	8	11	28	27,3		57	1	1,19
VNSF081332	8	13	32	31,4		11	1,2	1,43
VNSF101332	10	13	32	31,4		11	1,36	1,62
VNSF101645	10	16	45	43,1		11	2,36	2,81
