Futterflansch zu DIN 800 zu Drehrichtung rechts!
Aufnahme zu Maschine fertig.
Achtung: Nicht für Drehrichtung links! Aufspannseite Futter fertig !
Für Maschinen mit Drehrichtung links bitte den Flansch abändern.
Bitte überprüfen Sie die Angaben des Maschinen-Hersteller.
Material GG 26 !
Wir bearbeiten den Flansch nach Ihren Angaben. Es ist eine Sonderanfertigung. Die Flansche werden nicht auf Lager gefertigt.
Maßangaben in Tabelle +- 1 mm ; Bohrung H6; Gewinde 6H
Hier bieten wir folgen Flansch an.

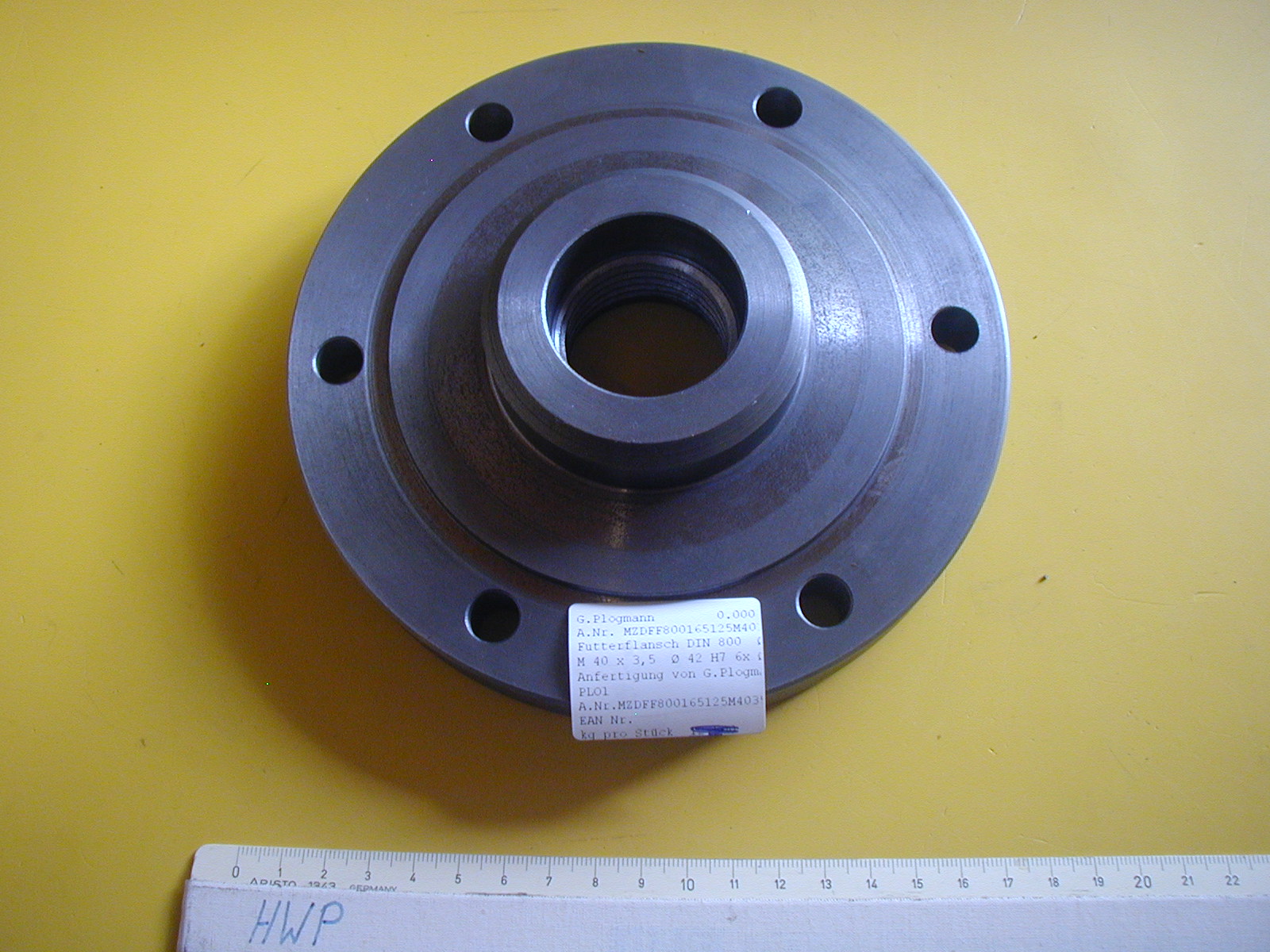

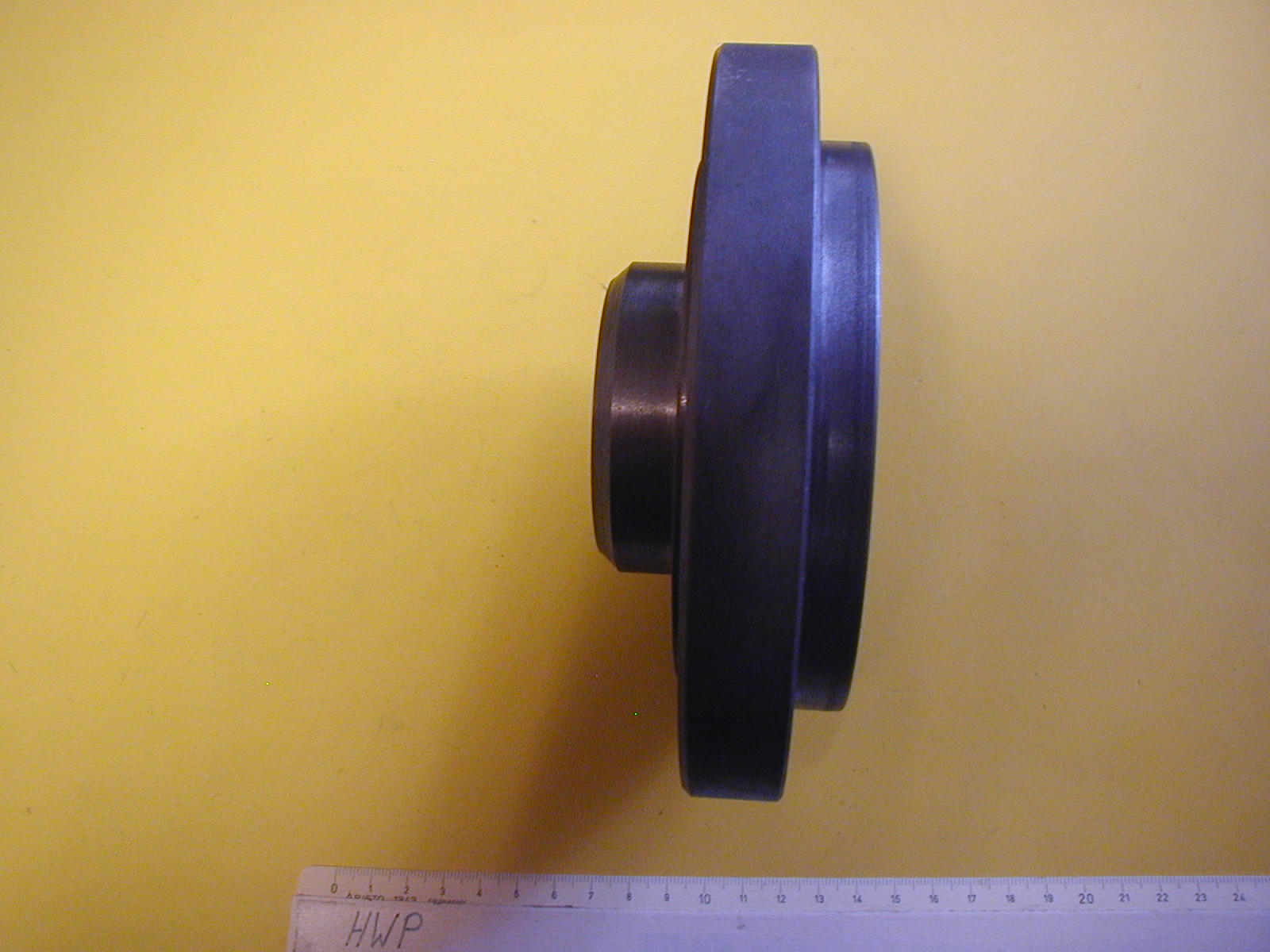

Futterflansch zu DIN 800 nur Laufrichtung rechts
Solch ein Flansch wurde zu einer Maschine WAW gefertigt und verkauft.
|
Maschinen
|
Typ |
Gewinde Ø
|
Steigung |
Ø B
|
Ø G ( C ) |
D1 (D) ? |
ØE1 ( E ) L Gewinde |
F Länge |
Ø DX |
Ø ZF |
Ansatz L ZF |
TK Ø |
Länge |
|
WAW |
* |
M40 |
3,5 |
42 |
58 |
20 |
19 |
50 |
165 |
125g7 |
2,5 |
140 |
45 |
|
WMW |
BMF350 |
M60 |
5,5 |
62 |
86 |
19 |
30 |
50 |
195 |
160 |
4 |
176 |
59 |
*Dieser Flansch wird aus einem Rohling Ø 200 L 76 gefertigt. Rohling wird auch einzeln angeboten.

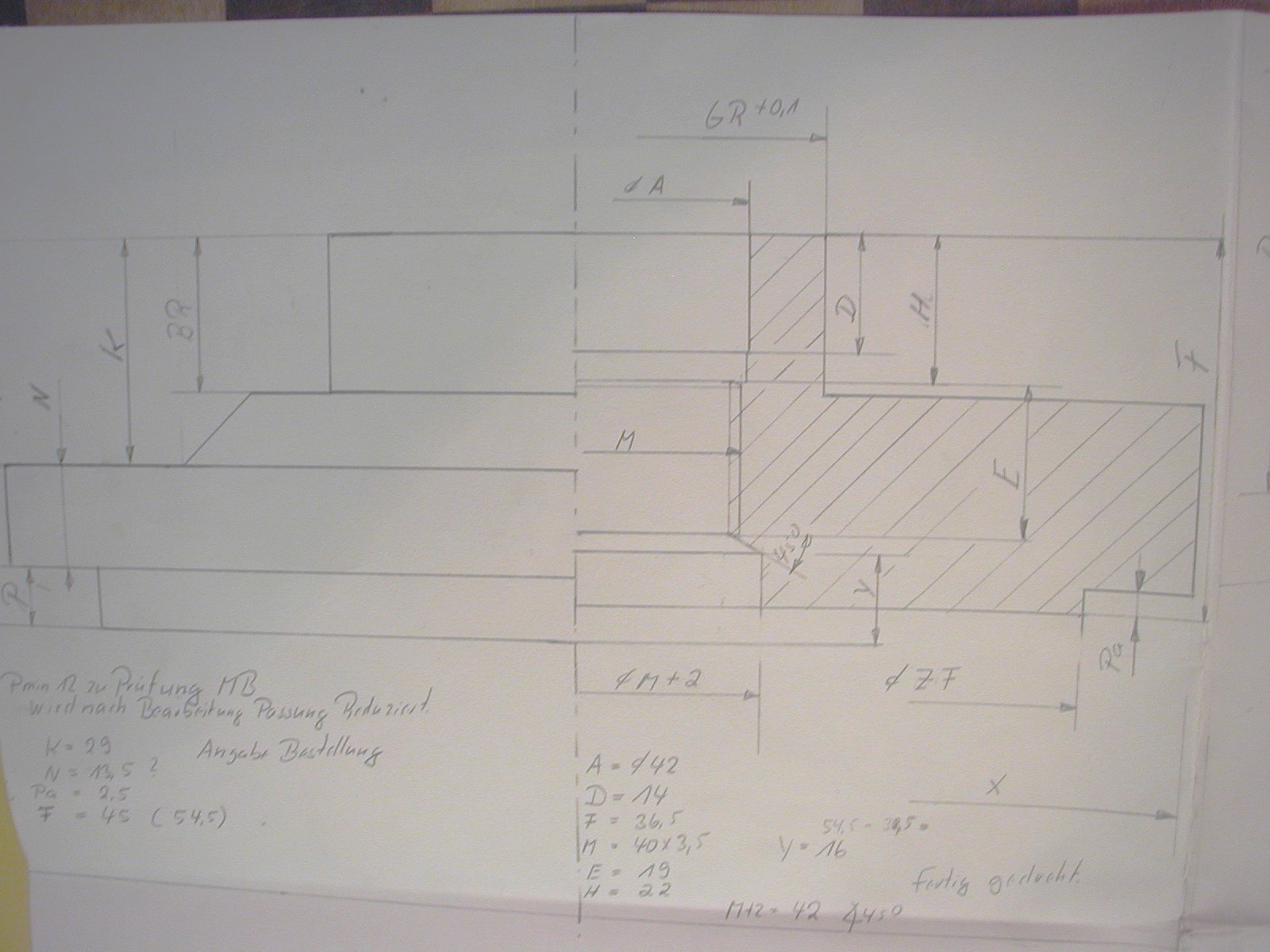

Folgende Arbeitsschritte sind erforderlich. Plan-drehen ; längs-drehen ; bohren Ø50; drehen Ø 62+1 ; Ansatz zu Futter drehen Maß ZF +1 mm mit L min. 12mm ; Umspannen auf Maß ZF; plan-drehen Maß 59 ; Kontur drehen. Bohrung Ø 60,2 ; Kernbohrung zu Gewinde;
Gewinde drehen; eventuell nachschneiden mit Gewindebohrer;
Hals des Futter bearbeiten. Maß 200 schlichtspan.
Sollte das Futter sofort aufgesetzt werden?
Nun wird eine Spanneinrichtung (wie auf Ihrer Maschine) auf unsere Drehmaschine eingerichtet.
Nun wird Das Maß zum Futter Ø ZF gefertigt und mit einem Mikrometerbügel vermessen.
Dann wird der Ansatz plan-gedreht. Maß Ansatz L ZF.

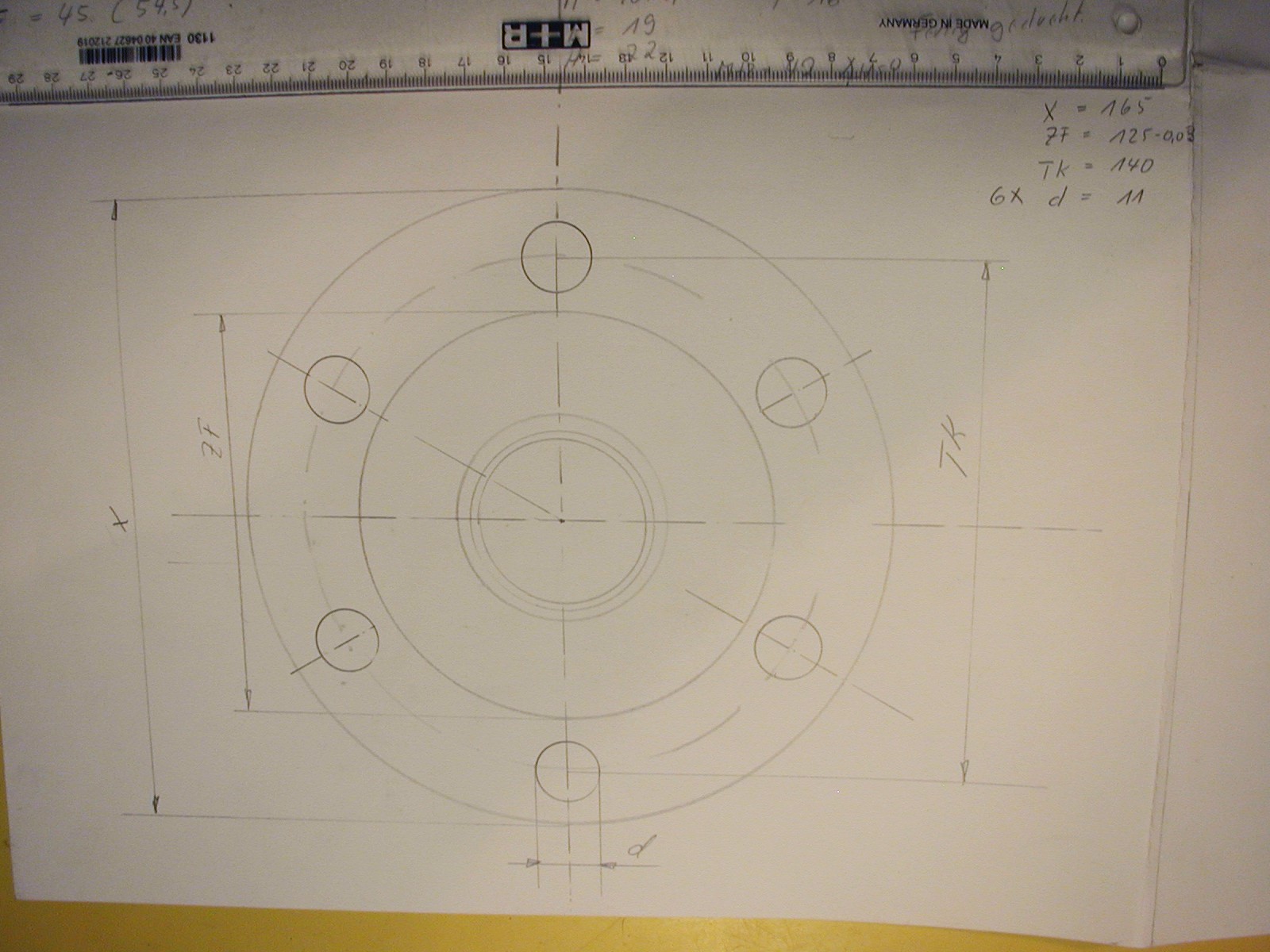

Die Spannbohrungen werden auf einem Bohrwerk oder einer Werkzeugfräse eingebracht.
Nach Fertigstellung wird der Flansch versandt.
Wir bitten um Kontaktaufnahme per Telefon.
Hier eine Aufstellung von DIN 800 oder ähnlichen Angaben.
|
Maße zu Maschine |
Maße zu Futter / Flansch |
|
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Maschinen Hersteller |
Typ |
Gewinde Ø
|
Steigung |
Ø B
|
Ø G ( C ) |
D1 (D) ? |
ØE1 ( E ) L Gewinde |
F Länge |
Ø DX |
Ø ZF |
Ansatz L ZF |
TK Ø |
Länge |
|
|
|
|
M20 |
2,5 |
21 |
30 |
6,3 |
10 |
20 |
|
|
|
|
|
|
|
|
|
M24 |
3 |
25 |
36 |
8 |
12 |
24 |
|
|
|
|
|
|
|
|
|
M33 |
3,5 |
34 |
50 |
9 |
14 |
30 |
|
|
|
|
|
|
|
|
|
M39 |
4 |
40 |
56 |
10 |
16 |
35 |
|
|
|
|
|
|
|
Boley5 Lz |
|
M40 |
3,5 |
41 |
56 |
10 |
20 |
32 |
|
|
|
|
|
|
|
WAW |
|
M40 |
3,5 |
42 |
58 |
14 |
19 |
36,5 |
165 |
125g7 |
2,5 |
140 |
45 |
|
|
? |
|
M45 |
3,5 |
46 |
67 |
16 |
18 |
40 |
|
|
|
|
|
|
|
|
|
M45 |
4,5 |
46 |
67 |
16 |
18 |
40 |
|
|
|
|
|
|
|
|
|
M52 |
5 |
55 |
80 |
12 |
20 |
45 |
|
|
|
|
|
|
|
|
|
M60 |
5,5 |
62 |
90 |
14 |
22 |
50 |
|
|
|
|
|
|
|
WMW |
BMF350 |
M60 |
5,5 |
62 |
86 |
19 |
30 |
50 |
195 |
160 |
4 |
176 |
59 |
|
|
TOS |
SV18 |
M68 |
6 |
70 |
95,8 |
28 |
37 |
65 |
|
|
|
|
|
|
|
|
|
M76 |
6 |
78 |
112 |
16 |
30 |
63 |
|
|
|
|
|
|
|
|
|
M105 |
6 |
106 |
150 |
20 |
40 |
80 |
|
|
|
|
|
|
Weitere Artikel siehe MZDFFD800
G angegeben ist ein Mindestmaß!
Bitte
geben Sie die Größen Ihrer Maschine bekannt.
