DIN 800 Futterflansch zu Tos M68 Ø 70
Bild Spindel Aufnahme Vorrichtung zu TOS SV18 M68 Ø 70g6
Neu! Neu! Neu! Neu!
Flansch für TOS SV18 RA Kk6
Sicht auf Maschine! Fertig Bearbeitung erfolgte auf obigen Dorn!
Frontseite mit 4 Unterlag-Scheiben Rückseite mit Klemmring Ø 96mm
Spannbohrung 4 x 13mm / U- Scheiben zur Spannung mit original Schrauben
Neu entwickelter Flansch DIN 800 auf Kk6!
Material : Stahl nicht von Tos!
Bestell. Nr. MZDFFTSM68KK6U
Hiermit kann eine Tos SV18 zu Kk6 umgerüstet werden.
DIN 800 hat M68 / Ø 70mm. Flansch ist auf Ø 179 gedreht.
Breite des Flansch an 179 beträgt 26+-1mm
Gesamtlänge 88 mm
Kk6 nach DIN 55027
F1 Teilkreis = 133,4mm; Bohrung 13mm ; Senkung 22mm

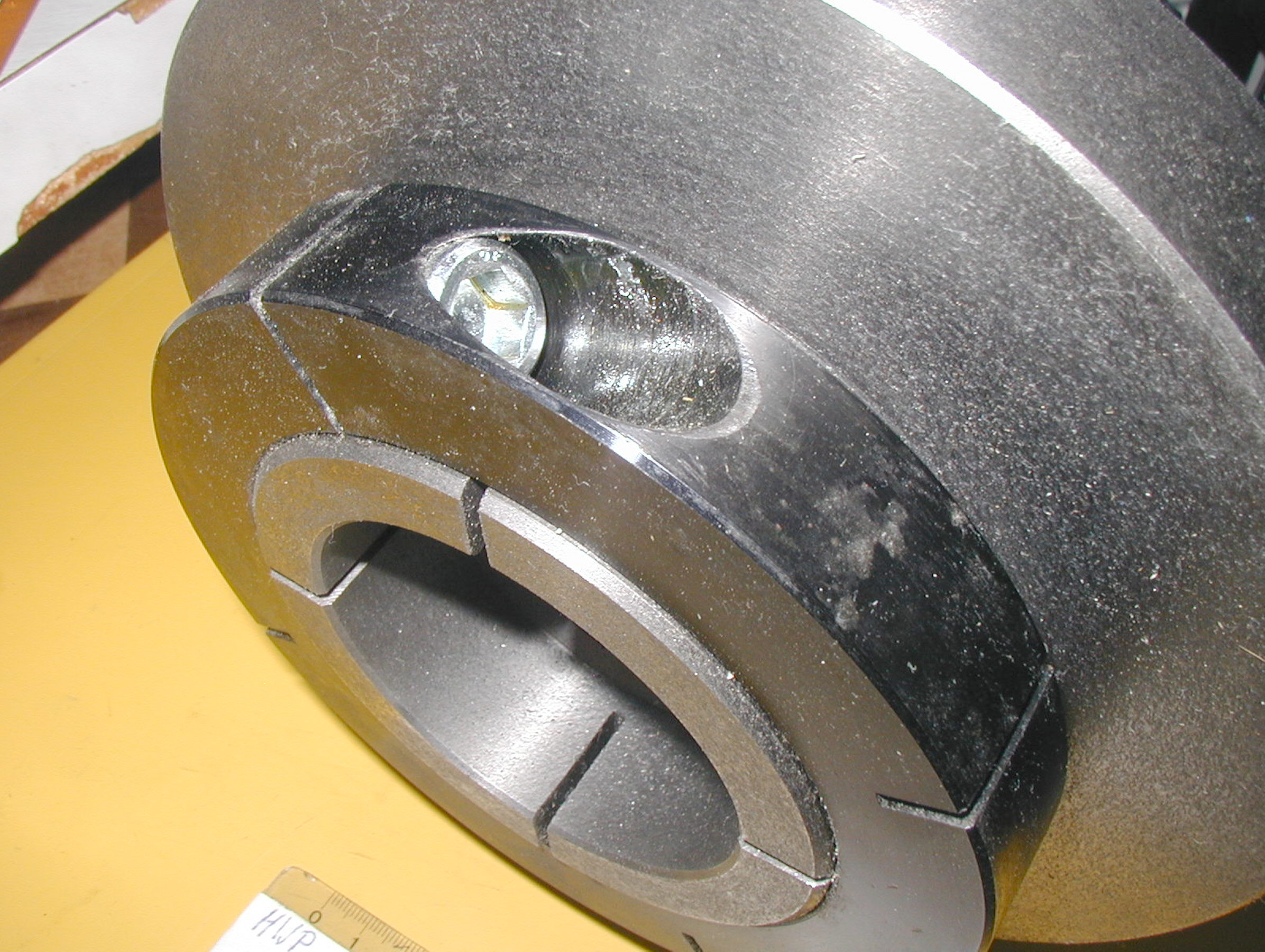

Original Flansche zu Tos mit Klemmring

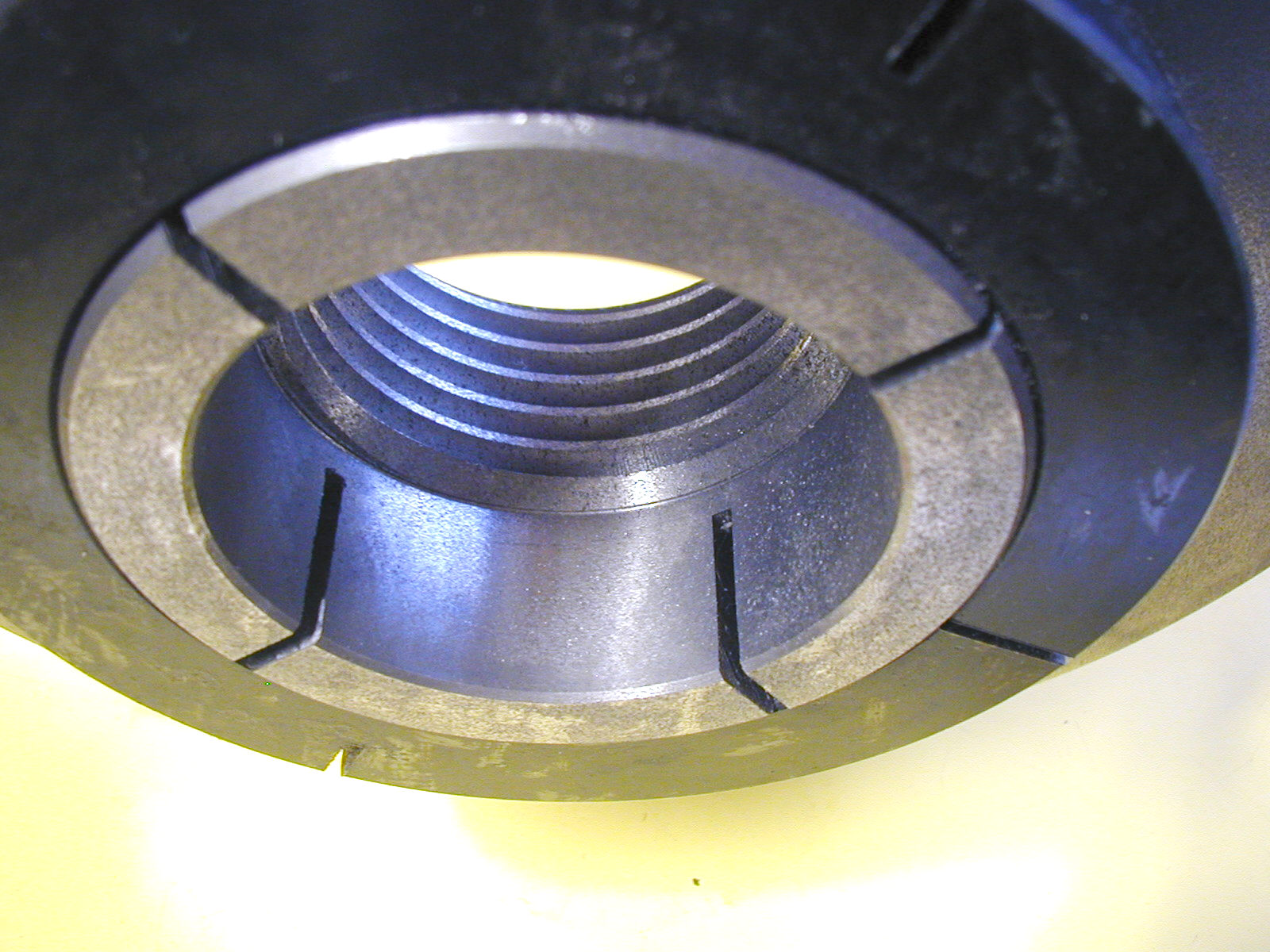

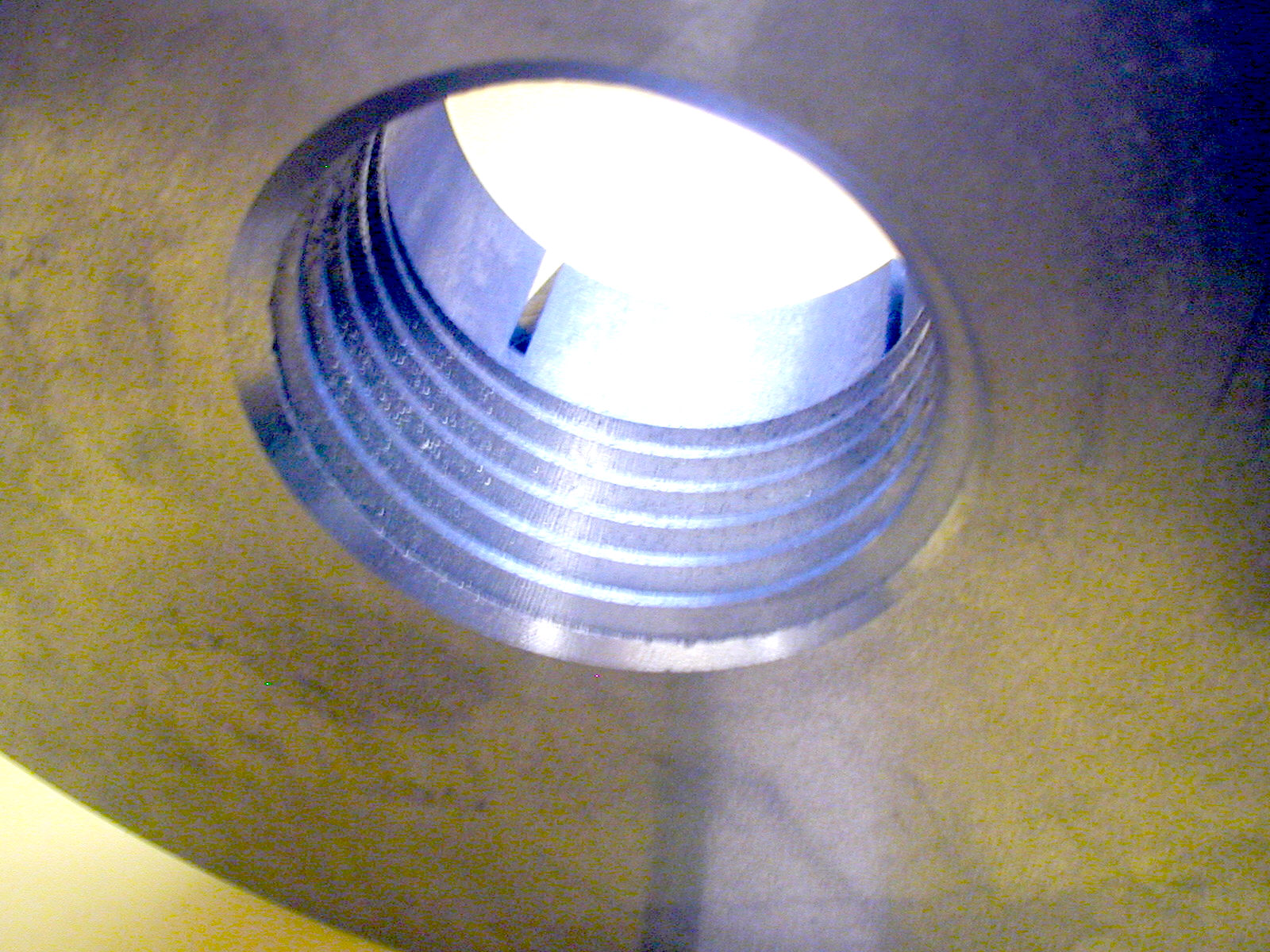

Rückseite Ø 70 H6 M68 Seite mit Klemmring
Von Vorderseite ! Glatte Vorderseite !
|
Bestellnummer |
TOS |
Ø mm B Breite
|
Gesamtlänge |
Aufnahme |
Aufnahme |
Gewicht kg |
|
MZDFFTM68/60/125 |
SV18RA |
125 B ? |
65mm |
Ø 70 L28mm |
M68 L 37mm |
ca. 6 kg |
|
MZDFFTM68/60/160 |
SV18RA |
160 B ? |
65mm |
Ø 70 L28mm |
M68 L 37mm |
ca. 7 kg |
|
MZDFFTM68/60/200 |
SV18RA |
200 B 30 |
65mm |
Ø 70 L28mm |
M68 L 37mm |
8,1 |
|
MZDFFTM68/60/250 |
SV18RA |
250 B 32 |
66mm |
Ø 70 L28mm |
M68 L 37mm |
12,2 |
Hier können Sie Einzelteile kaufen !
Klemmring zu Futterflansch einzeln.
Bestell. Nr. VNKR1TOSM68/70
1,28 kg
Passt zu Tos SV18RA Futterflansch M68 / 70mm
Innen Ø 96mm ; Außen Ø 137 mm ; Breite 23 mm ;
Schraube Innensechskant SW 10 M12 ;
1 Schlitz komplett ;
3x geschlitzt von Außen 2,2mm / 13mm tief.

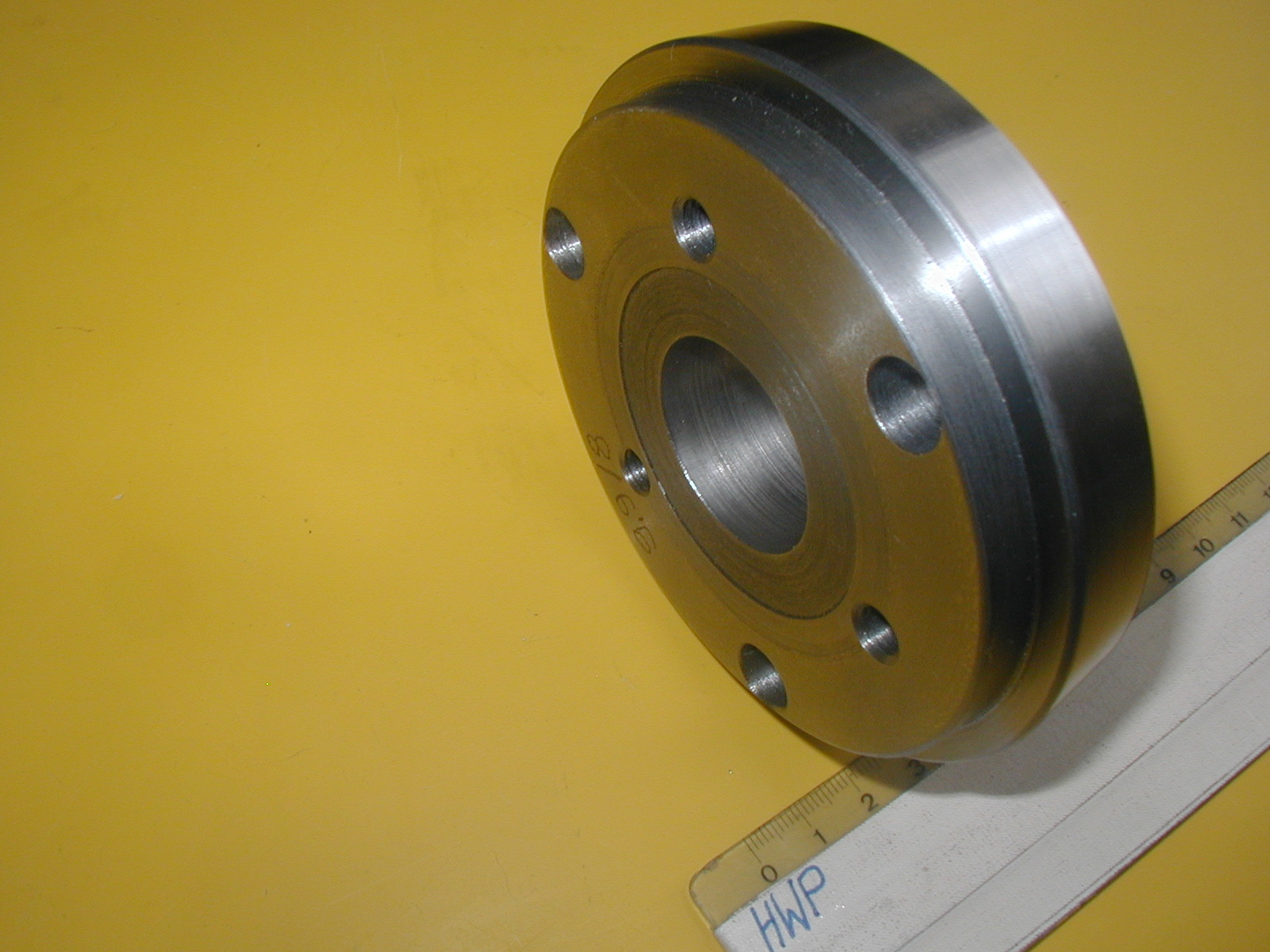

Neu! Ring zu Kk6 Neu!
Hier ein Ring mit Größe Kk6
Mit diesem Ring können Sie ein Flansch auf Kk6 ändern.
Material: Stahl nicht gehärtet!
Sie könnten Ring oder Planfläche zu Ihrem Futter anpassen.
Das Maß zur Planfläche wird von uns ermittelt und jeweils auf den Ring geschrieben.
Der Ring Nr. hat ein Maß Auflage Planfläche 95/32 zu Auflage Futter 9,9 mm !
Zu Ansatz 8mm! Dazu Bild Darstellung mit Flansch als Messmittel!
Vorderseite mit 3 Befestigungsbohrungen Tk 82,6 mm zu M10 .
3X M8 als Abdrückhilfe.
Der Ring wird zu Kk6 vermessen und mit den Maßen markiert.
Der Flansch wird geplant und auf Bohrung 95 H6 (10 tief gedreht) Maßangabe!
Nun wird ein Ansatz auf Ø 107mm ( Maß 8 gedreht.)
Den Flansch müssen Sie bohren 3x M10 Tk 82,6mm.
Im Flansch müssen Sie 4 Bohrungen im Tk 133,4mm einbringen.
Dieser Ring wird auf einem Dorn gedreht.
Anlage Maß 8 Schräge zu Kk6 + 95 H6 werden in einer Spannung bearbeitet.
Der Ring sollte schlag frei sein.
Die Flansch Bearbeitung sollte auf Ihrer Maschinen mit Spannung auf DIN 800 erfolgen.
Wir haben auf unserer Maschine eine Vorrichtung Kk6 auf DIN 800.
Futterflansch zu DIN 800 Rohlinge DR
Material GG 26 ein Span gedreht !
Die hier angebotenen Teile sind auf Lager.
Weitere Teile nach telefonischer Absprache.
Maßangaben in Tabelle +/- 1 mm
Tabelle zu Flansch Rohling DIN 800
|
Bestellnummer |
Maß DX |
Maß A M |
Maß B Ø H6 |
Maß T |
Maß b |
Maß C |
Maß E Ø |
GR |
Gewicht kg |
|
MZDFFRohDS800T04154 |
154 |
x |
x |
x |
39 |
59 |
32 |
80 |
6,5 |
|
MZDFFRohDS800T04195 |
195 |
x |
x |
x |
38 |
63 |
42 |
95,5 |
9,5 |
|
MZDFFRohDS800T34Ø170 |
170 |
x |
x |
x |
20 |
55 |
32 |
80,5 |
4,3 |
Tabelle Rohlinge aus Elektro-Strangguss GG 25 aus Stab Material gesägt!
|
Bestellnummer |
Maß DX |
Maß A M |
Maß B Ø H6 |
Maß T |
Maß b |
Maß Länge |
Maß E Ø |
GR |
Gewicht kg |
|
VMRGG140L0055 |
140 |
x |
x |
x |
X |
55 |
X |
X |
|
|
VMRGG170L0055 |
170 |
x |
x |
x |
X |
55 |
X |
X |
|
|
VMRGG180L0085 |
180 |
x |
x |
x |
X |
85 |
X |
X |
|
|
VMRGG210L0060 |
210 |
x |
x |
x |
X |
60 |
X |
X |
|
|
VMRGG260L0060 |
260 |
x |
x |
x |
X |
60 |
X |
X |
|
Tabelle Rohlinge aus Stab Material Stahl gesägt!
|
Bestellnummer |
Maß DX |
Material |
Maß B Ø H6 |
Maß T |
Maß b |
Maß Länge |
Maß E Ø |
GR |
Gewicht kg |
|
VMR105ØSt T |
105 |
S355JO |
x |
x |
X |
1000 max. |
X |
X |
68kg/m |
|
VMR115ØC45L |
115 |
x |
x |
x |
X |
500 max. |
X |
X |
82kg/m |
|
VMR180ØC45L0085 |
180 |
x |
x |
x |
X |
85 ist |
X |
X |
16,1 |
|
VMR210ØC45L0055 |
210 |
x |
x |
x |
X |
55 soll |
X |
X |
16 |
|
VMR180ØC45L0055 |
260 |
x |
x |
x |
X |
55soll |
X |
X |
24 |
Position Ø 105 + 115 Länge auf Wunsch gesägt. Preis auf Anfrage !
Tabelle Flansch angearbeitet B/H6; F+24 ;
Wir fertigen Flansche nach Ihren Angaben zu Maschine
Hier einige Beispiele !
MZDFFTDM68/70/179A zu TOS
Ohne Klemmring und Schlitze zu Klemmring!
|
MZDFFSØ160/55M45K65N Fertig mit Klemmring Futterseite plan! |
|
Bestellnummer |
Maß X A |
Material |
Maß A/M |
Maß A H6 |
Maß G R |
Maß BR |
Maß L= C |
Gewicht kg |
|
|
MZDFFTDM68/70/179A |
179 |
C45 |
M68 |
Ø 70 |
96 |
24 |
83 |
|
ca. 10 |
|
Andere Maschinen |
|
|
|
|
|
|
|
|
|
|
MZDFFD800170M39x4 |
170 |
GG26 |
M39 |
Ø 40 |
81 |
20 |
55 |
|
|
|
MZDFFD800170M45x3,5 |
170 |
GG26 |
M45x3,5 |
Ø46 |
81 |
20 |
55 |
|
|
|
MZDFFD800170M45x3,5 |
170 |
GG26 |
M45 |
Ø46 |
81 |
20 |
55 |
|
|
|
MZDFFSØ160/55M45K65N |
162 |
GG25 |
M45 |
Ø46 |
65 |
19 |
55 |
|
5,2 |
Diese Versionen sollten bei Ihnen fertig bearbeitet werden!
