Rohlinge zu Flansch Scheibe
Lieferzeit ca. 4 Wochen
Form: Scheibe
Material: Guss 26 DIN EN 16482 roh
Von Stange gesägt.
Bestellnummer |
Ø X mm |
Länge mm |
Gewicht kg |
Vorgesehen zu |
VMRST110 x 35 |
110 |
35 |
2,7 |
M20/M24/M33 |
VMRGG130x 35 |
130 |
45 |
4,5 |
M33/M39/M45 |
VMRGG140x 50 |
140 |
50 |
6,15 |
M39/M45/M52 |
VMRGG170x 60 |
170 |
60 |
10,1 |
M45/M52/M60 |
Für TOS SV18 |
|
|
|
|
VMRGG140x 70 |
140 |
70 |
8,6 |
M52/M60/M68 |
VMRGG170x 70 |
170 |
70 |
11,7 |
M52/M60/M68 |
VMRGG210x 70 |
210 |
70 |
19,2 |
M60/M68 |
VMRGG260x 70 |
260 |
70 |
29,4 |
M60/M68 |
Wir bearbeiten für Sie Maß A + Gewinde M und Anlage an A
Sie kaufen die von Ihnen gewünschte Scheibe. VMRGG....
Nun wählen Sie die Bearbeitung und kaufen diese laut Tabelle !
B + x + C muss von Ihnen bearbeite werden. Ein Klemmring sollten Sie beistellen.
Bestellnummer für die Bearbeitung |
DIN |
Ø X |
Ø M |
Ø A H7 |
Ø an A min. |
D l a |
B |
E |
C L min |
Gewicht kg |
MZDFFDIN800M20/21 |
800 |
? |
M20 |
21 |
30 |
6,3 |
10 |
20 |
|
|
MZDFFDIN800M24/25 |
800 |
? |
M24 |
25 |
36 |
8 |
12 |
24 |
|
|
MZDFFDIN800M33/34 |
800 |
? |
M33 |
34 |
50 |
9 |
14 |
30 |
|
|
MZDFFDIN800M39/40 |
800 |
? |
M39 |
40 |
56 |
10 |
16 |
35 |
|
|
MZDFFDIN800M45/46 |
800 |
? |
M45 |
46 |
67 |
11 |
18 |
40 |
|
|
MZDFFDIN800M52/65 |
800 |
? |
M52 |
55 |
80 |
12 |
20 |
45 |
|
|
MZDFFDIN800M60/62 |
800 |
? |
M60 |
62 |
90 |
14 |
22 |
50 |
|
|
MZDFF M68/70 |
TOS |
? |
M68 |
70 |
95,8 |
28 |
|
37 |
65 |
|
Auf einer Drehmaschine werden folgende Arbeitsgänge ausgeführt.
Teil auf Außendurchmesser spannen.; Kernlochbohrung vor bohren; Plan drehen der Anlage zum umspannen. Gewindeausgang Schräge 45 ° drehen. Außendurchmesser auf x – 5mm andrehen (Spannfläche)
Umspannen!
Kernloch auf Maß drehen. ;Gewinde drehen. ;Maß A schruppen; Planfläche an Maß A drehen. ca. Radius + 25 mm; Schräge an Gewinde!
Mit Gewindebohrer Gewinde nachschneiden.; Maß A H7 drehen und reiben. Teil abspannen.
Maßangaben siehe Tabelle.
Alle weiter Bearbeitung zum Futterflansch übernehmen Sie.
Zum Futterflansch gehört unbedingt ein Klemmring!
Andere Größen!
Zu anderen Größen ist keine Prüfvorrichtung vorhanden.
Solche Bearbeitung kann nur, mit von Ihnen gestellten Prüfmittel erfolgen.
Bitte geben Sie bei Anfragen Ihre Maschine mit Hersteller und Typ an.

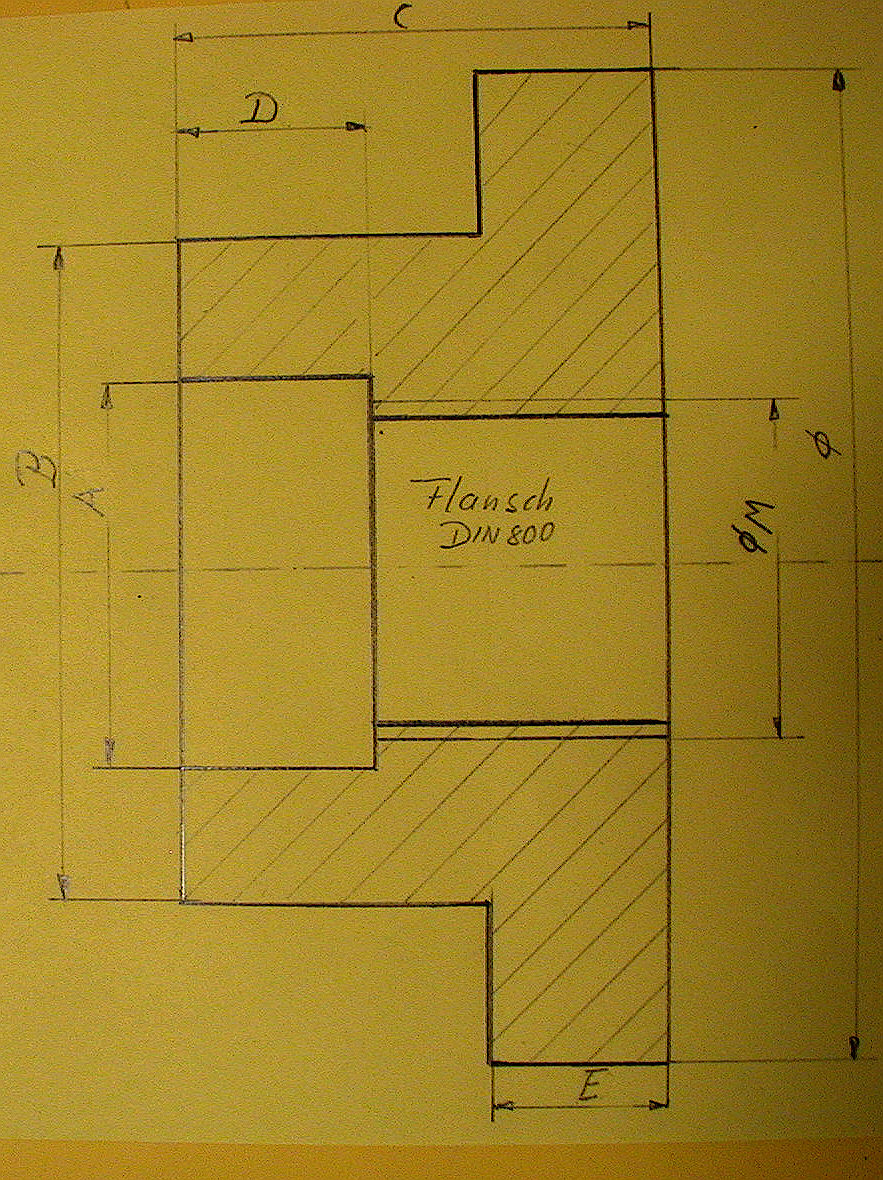

Kontrolliren Sie Ihre Maschinen und geben laut unterer Zeichnung die Maße bekannt.
Diese Angaben sind DIN 800 Maße.
Hersteller |
Typ |
Ø M ( A ) |
Ø A ( B) |
Ø G (C) |
D1 (D) ? |
ØE1 ( E ) ? |
C min. ( F ) |
H ? |
Ø J ? |
R ? |
|
|
M20 |
21 |
30 |
6,3 |
10 |
20 |
|
|
|
|
|
M24 |
25 |
36 |
8 |
12 |
24 |
|
|
|
|
|
M33 |
34 |
50 |
9 |
14 |
30 |
|
|
|
|
|
M39 |
40 |
56 |
10 |
16 |
35 |
|
|
|
|
|
M45 |
46 |
67 |
11 |
18 |
40 |
|
|
|
|
|
M52 |
55 |
80 |
12 |
20 |
45 |
|
|
|
|
|
M60 |
62 |
90 |
14 |
22 |
50 |
|
|
|
|
|
M76x6 |
78 |
112 |
16 |
30 |
63 |
|
|
|
|
|
M105x6 |
106 |
150 |
20 |
40 |
80 |
|
|
|
