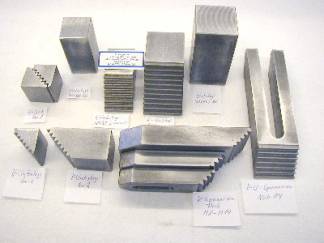

Spannmaterial mit Treppenkrallen

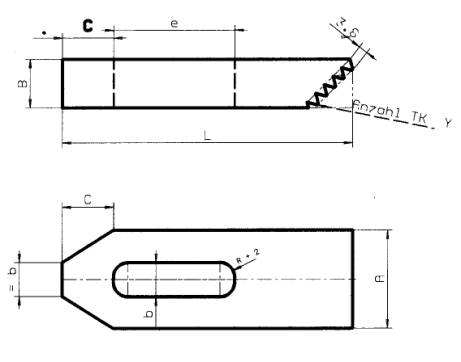

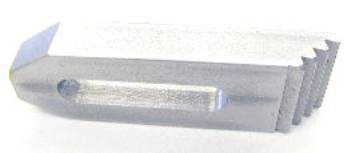

Spanneisen flach mit Treppenkrallen ähnlich DIN 6314
Die Spanneisen werden ähnlich DIN 6314 gefertigt. Eine neue Zahnform ermöglicht die Benutzen der Spannunterlage in beiden Richtungen . Unterlage und Spanneisen werden durch die Zahnform ineinander gekrallt. Spannstufe je ca.3,25 mm .
Preise frei bleibend ab Standort !
Stand 01.02.2014
|
Lfd. Nr. |
Bestellnummer |
Nute = b |
A x B mm |
L+/-2 mm |
e mm |
R +2 |
c |
Anzahl Tk. |
g |
Bestand Soll |
|
1 |
MZESPFTK0783PR |
7 |
20x10 |
83 |
35 |
3,5 |
10 |
2 |
98 |
12 |
|
2 |
MZESPFTK0783P |
7 |
20x12 |
86 |
40 |
3,5 |
10 |
3 |
116 |
24 |
|
3 |
MZESPFTK0986P |
9 |
25x15 |
86 |
38 |
4 |
13 |
4 |
190 |
24 |
|
4 |
MZESPFTK0986P |
9 |
25x15 |
86 |
54 |
4 |
13 |
4 |
190 |
4 |
|
5 |
MZESPFTK1196P |
11 |
30x15 |
96 |
50 |
5 |
15 |
4 |
250 |
24 |
|
6 |
MZESPFTK1412P |
14 |
40x20 |
119 |
50 |
6 |
21 |
5 |
580 |
12 |
|
7 |
MZESPFTK1815P |
18 |
50x25 |
156 |
65 |
8 |
26 |
7 |
1080 |
8 |
|
8 |
MZESPFTK2220P |
22 |
60x30 |
196 |
90 |
8 |
30 |
8 |
1920 |
8 |
Preisangaben im Shop G. Plogmann Link Spanneisen mit Stufen

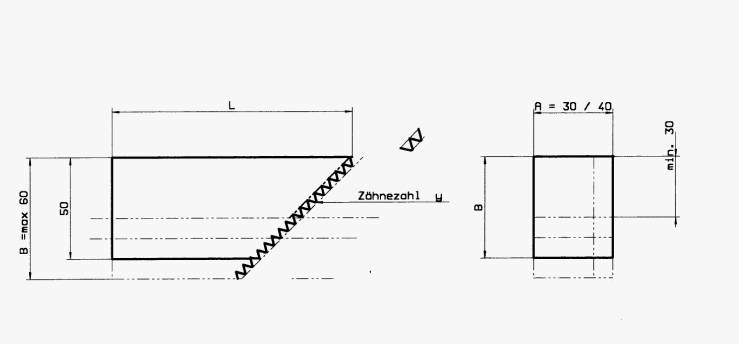

Unterlagen mit Treppenkrallen
Preisangaben im Shop G. Plogmann Link Unterlagen Treppenstufen
|
Bestellnummer |
Größe A |
B mm |
L mm +- 1mm |
TK Y |
g |
Preis Netto |
Preis Brutto Inkl. MwSt. 19% |
Angaben |
|
MZESUT3025/1F |
B30/1 |
24,5 |
24,5 |
6 |
105 |
|
|
Rest gefräst |
|
MZESUT3025/1S |
B30/1 |
25 |
32 |
6 |
110 |
|
|
Auflage fein gesägt |
|
MZESUT3030/2a |
B30/2 |
30 |
62 |
8 |
350 |
|
|
Auflage gefräst |
|
MZESUT3040/2b |
B30/2b |
40 |
74,5 |
11 |
540 |
|
|
Auflage gefräst |
|
MZESUT3050/2c |
B30/2c |
50 |
93,5 |
14 |
820 |
|
|
Auflage gefräst |
|
MZESUT4024/2 |
B40/1 |
24 |
30,5 |
6 |
110 |
|
|
20 x Auflage gefräst |
|
MZESUT4025/1P |
B40/1p |
25 |
32 |
6 |
110 |
|
|
paarweise gefräst |
|
MZESUT4025/1f |
B40/1f |
24 |
30,5 |
6 |
110 |
|
|
Prototypenreihe |
|
MZESUT4025/1p |
B40/1p |
25 |
32 |
6 |
110 |
|
|
18 Stück Prototyp |
|
MZESUT4040/2a |
B40/2a |
40 |
82 |
11 |
825 |
|
|
Auflage gefräst |
|
MZESUT4060/2c |
B40/2c |
60 |
116,3 |
17 |
1600 |
|
|
Auflage gefräst |
Werden die Unterlagen als Paar mit Größe 1 verwendet so kann der Stufensprung auf 1,75mm verringert werden.
Die Unterlagen sind in beiden Richtungen zu den Spanneisen zu nutzen. Die Unterlage kann auch gegeneinander Kralle in Kralle verwand werden.
Bei Verwendung 2x Größe 1 beträgt die Spannhöhe min. 25mm ; max. 42,50mm.
Der Stufensprung von 1,75 mm wird durch drehen von einer Unterlage bewirkt ! Hier wurde, von Bild 1 , Unterlage rechts um 180 ° nach hinten gekippt und dann 90 ° nach links und wieder aufgesetzt ! Nun haben wir eine Höhe b von 26,5mm !
Höhe a Bild 1 Bild 2 Höhe b
Länge a Länge b
Stufungen Höhe 25,0 / 26,76 / 28,53 / 30,29 / 32,06 / 33,82 / 35,59 / 37,35 / 39,12 / 40,88 / 42,65 mm.
Benutzen Sie Unterlage Größe 1 mit Unterlagsgröße q 30 Größe 2 so erweitert sich der Spannbereich bis auf 60mm .
Eine zusätzliche Hilfe sind unsere Unterlagen 30x30x60mm oder 40 x 40 x 80 mm.

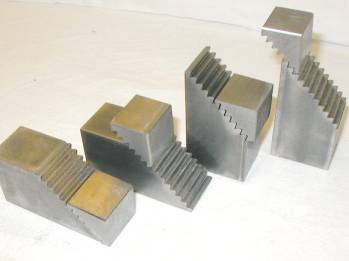

Lage der Unterlagen Version A; B; C; D
|
Satz |
Version A |
Version B |
Version C |
Version D |
Stufen- Sprung |
|
B30 /1 + B30/1 |
25 |
42 |
26,75 |
43,75 |
1,75 |
|
B30 /1 + B30/2a |
25 |
46,5 |
53 |
81 |
1,75 |
|
B30 /1 + B30/2b |
25 |
55 |
57 |
90 |
1,75 |
|
B30 /1 + B30/2c |
25 |
65 |
65 |
109 |
1,75 |
|
B30 /2a + B30/2a |
62 |
75 |
85 |
110 |
3,5 |
|
B30 /2b + B30/2b |
75 |
98 |
99 |
131 |
3,5 |
|
B30 /2c + B30/2c |
93 |
122 |
122 |
165 |
3,5 |
|
B30 /2a + B30/2b |
62 |
83,5 |
90 |
141 |
3,5 |
|
B30 /2a + B30/2c |
62 |
97 |
95 |
141 |
3,5 |
|
B30 /b + B30/c |
75 |
112 |
107 |
150 |
3,5 |
|
|
|
|
|
|
|
|
B40/1 + B40/1 |
25 |
42 |
26,75 |
43,75 |
1,75 |
|
B40/1 + B40/2a |
25 |
58 |
63 |
100 |
1,75 |
|
B40/1 + B40/2c |
25 |
77 |
77 |
136 |
1,75 |
|
B40/2a + B40/2a |
82 |
106 |
110 |
145 |
3,5 |
|
B40/2a + B40/2c |
82 |
123 |
123 |
180 |
3,5 |
|
B40/2c + B40/2c |
116 |
152 |
152 |
204 |
3,5 |
Maße in mm
Empfehlungen
Kombination
Spanneisen/Treppenkrallen
Spanneisen mit Unterlage
|
Spanneisen |
Unterlage |
Spannhöhe min |
max Spannhöhe |
|
Nute 9 |
B30/ 2a |
0 |
58mm |
|
Nute 11 |
B30/ 2b |
0 |
70mm |
|
Nute 14 |
B30/ 2c |
0 |
86mm |
|
Nute 18 |
B40/ 2c |
0 |
108mm |
|
Nute 22 |
B40/ 2c |
0 |
105mm |
Unterlagen glatt !
Unterlagen dienen als zusätzliche Unterlage zu Treppenkrallen- Unterlagen
St
37 K
Preisangaben frei bleibend ab Standort !
Stand 01.01.2013
|
Bestellnummer |
Größe A |
B mm |
L mm +- 1mm |
|
g |
Preis Netto |
Preis Brutto Inkl. MwSt. 19% |
Angaben |
|
MZESUG303060 |
B30 |
30 |
60 |
|
420 |
3,19 € |
3,80 € |
L = gefräst |
|
MZESUG404080 |
B40 |
40 |
80 |
|
1000 |
4,16 € |
4,95 € |
L = gefräst |
