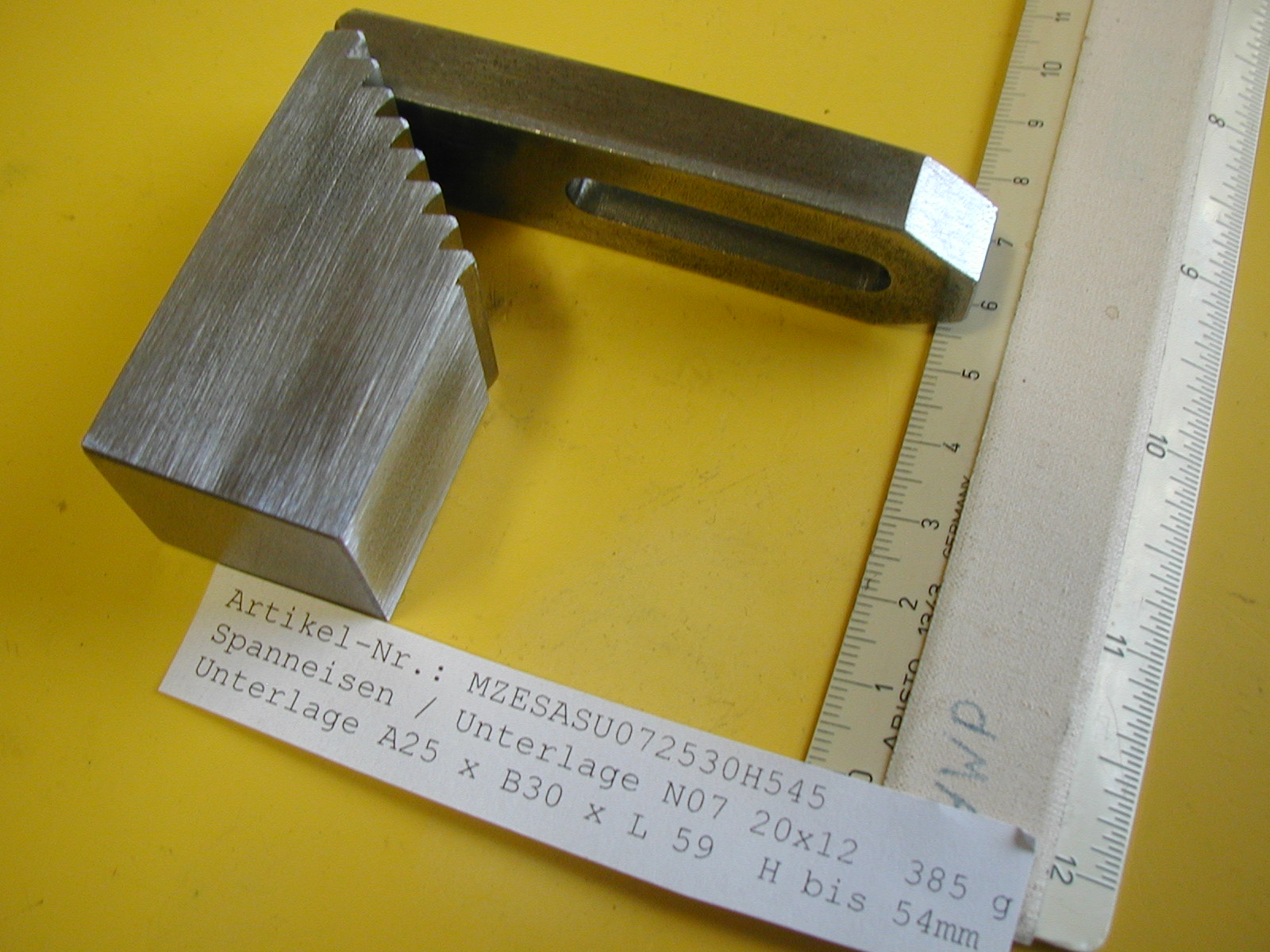

Satz Treppenkrallen Spanneisen mit Unterlage

G. Plogmann

Made in Germany

Typ Treppenkrallen und Spannunterlagen

Spannmaterial mit Treppenkrallen Stufung 3,5 mm

Diese Treppenform wurde von uns, Firma G. Plogmann entwickelt und gefertigt.

Die ersten Teile wurden im Jahre 2004 in Kleinserie produziert.

Die Stufenabstände betragen 5 mm und liegen in einem Winkel von 45 °.

Die Unterlagen können liegend oder stehend verwand werden. Dies ist der Vorteil dieser Stufung.

Die Auflagefläche liegt in einem Winkle von - 15° zur Spannunterlage.

Die Stufung zieht sich bei der Spannung ineinander aus diesem Grund Ausdruck Treppenkralle.

Stückzahl : 1 Satz = Menge1

Bestellnummer: MZESASU072530H545

gefertigt von G. Plogmann

1 Spanneisen Materialklasse Vergütungsstahl C45+C EN = balnk gezogen A x B

Größe . Nute 7 mm Querschnitt A x B 20x 12 mm L 83 mm

MZESPFTK0783P ( 6,12)

1x Unterlage mit Treppenkrallen 30x30 x L 62mm

MZESUTA25B30L59 (9,16)

Spannmöglichkeit 0 – 54 mm Spannhöhe

Gewicht 0,385 kg

Alle Einzelteile finden Sie im unserem Shop !
