NOGA Kühlmittel-Sprühsystem MINI-COOL
NOGA Kühlmittel Sprühsysteme MINI-COOL mit Magnetfuß
zur optimalen und sparsamen Verteilung von Kühlmittel
punktgenaue Kühlmittelzufuhr zur Standzeitverlängerung
Magnetfuß ,separater ein und Ausschalter
NOGA Kühlmittel Sprühsysteme MINI-COOL ohne Magnetfuß
zur optimalen und sparsamen Verteilung von Kühlmittel
punktgenaue Kühlmittelzufuhr zur Standzeitverlängerung
Magnetfuß ,separater ein und Ausschalter
Stand 18.09.2015
Hersteller: NOGA
Zur optimalen und sparsamen Verteilung von Kühlmitteln! Punktgenaue Kühlmittelzufuhr zur Standzeitverlängerung;Separater Ein und Ausschalter; Mit oder ohne Magnetfuß. Das Kühlmittel wird zerstäubt! Die Anlage wird mit Pneumatik betrieben. Die Luft wird über einem Ein und Ausschalter zugeführt. Mit diesem ist eine Mengenregulierung verbunden. Die Menge des Kühlmittels wird separat eingestellt. Wir haben mit dieser Einrichtung Produktionserfahrung !

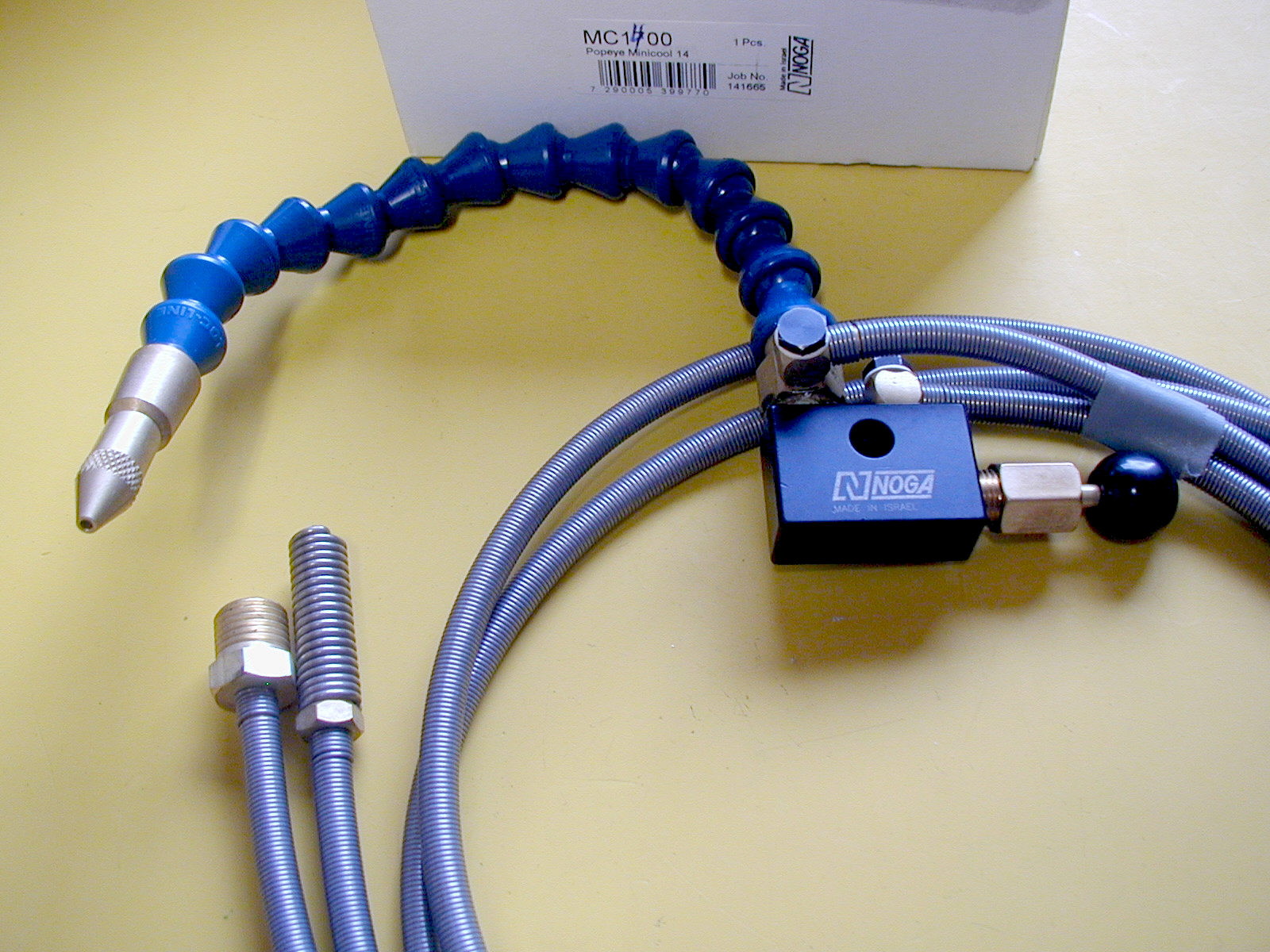

Das Gerät MC 1700 besteht aus folgenden Teilen .
1 Magnetblock schaltbar 30 x 36,5 x34 mm; 1 Steuerventil ; 1 Sprühleitung mit verstellbarer Düse ; 1 Ansaugleitung Flüssigkeit 1m mit Filter ; 1 Druckzuführleitung 1m mit Anschluss Außengewinde G 1/4“
Ansaug- und Druckzuführleitung mit Metall- Spiralmantel zum Spähneschutz .
Bedienungsanleitung !
Installation : Die Düse soll ca. 50 mm Abstand zum Kühlung-Punkt haben. Magnet so ansetzen dass der Abstand gleich bleibt . Achse der Vorschubbewegung !
Druckluftschlauch an Leitung anschließen. Ansaugschlauch in Kühl- Schmierflüssigkeit hängen. Achtung die Flüssigkeit darf nicht höher als die Lage der Sprühdüse sein.
Nutzungsanweisung !
Knopf ziehen . Nun an Überwurfmutter , an Ausgang Knopfventil , Luftmenge regulieren . An Düse kann , durch verdrehen ,die Menge der Flüssigkeit zum Luftverbrauch reguliert werden.
Original Beschreibung wird in englisch mitgeliefert !
Bei auftretenden Fehlern bitte anrufen !
Verbrauch Laut Beschreibung
|
Druck |
Verbrauch Luft |
Emulsion 5 % |
Emulsion 50 % |
SAE10 |
|
2bar |
15 l/min |
1 l/h |
2 l/h |
1 l/h |
|
5bar |
20 l/min |
7 l/h |
6 l/h |
2,5 l/h |
|
8bar |
35 l/min |
9 l/h |
8 l/h |
3,5 l/h |
Wir haben die Systeme in Einsatz. Bei Nutenfräsarbeiten benötigen wir je Stunde ca. 0,8 Liter Emulsion 5 % ! Der Druck liegt zwischen 3-5 bar. Wir betreiben das Gerät ohne Druckregulierung. Die Sprühmenge sollte nicht zu hoch eingestellt werden.Eine Luftmenge die die Späne aus der Fräsnut drücken bei gleichzeitigem Aufbau eines leichten
Schmierfilms genügt! Dabei ist die Düse soweit zu öffnen das auf dem Material ein leichter Film zu sehen ist. Hier kühlt die Luft mit Aufbau eines Schmierfilms.
Die Kühlmittelmenge lässt sich bis auf Null regulieren . Der Luftmenge wird am Ventil voreingestellt . Bei jedem öffnen ist die Menge gleich .
Eine automatische Steuerung kann nur über ein Zusatzventil gesteuert werden.
elektropneumatisch oder hydropneumatisch als Zuschaltventil in Luftzufuhr!
Zwischenstück( Nippel )mit 1/4" Innengewinde zur Schnellverschlusskupplung kann geliefert werden.
Die Original Anlagen MC 1700 MC1800 und MC2000 sind auf Lager !
Andere Anlagen werden von uns umgebaut. ZB. Änderung Luftschlauch oder/und Ansaugschlauch auf 2m Länge !
Ersatzteile / Einzelteile
Es werden folgende Ersatzteile angeboten !

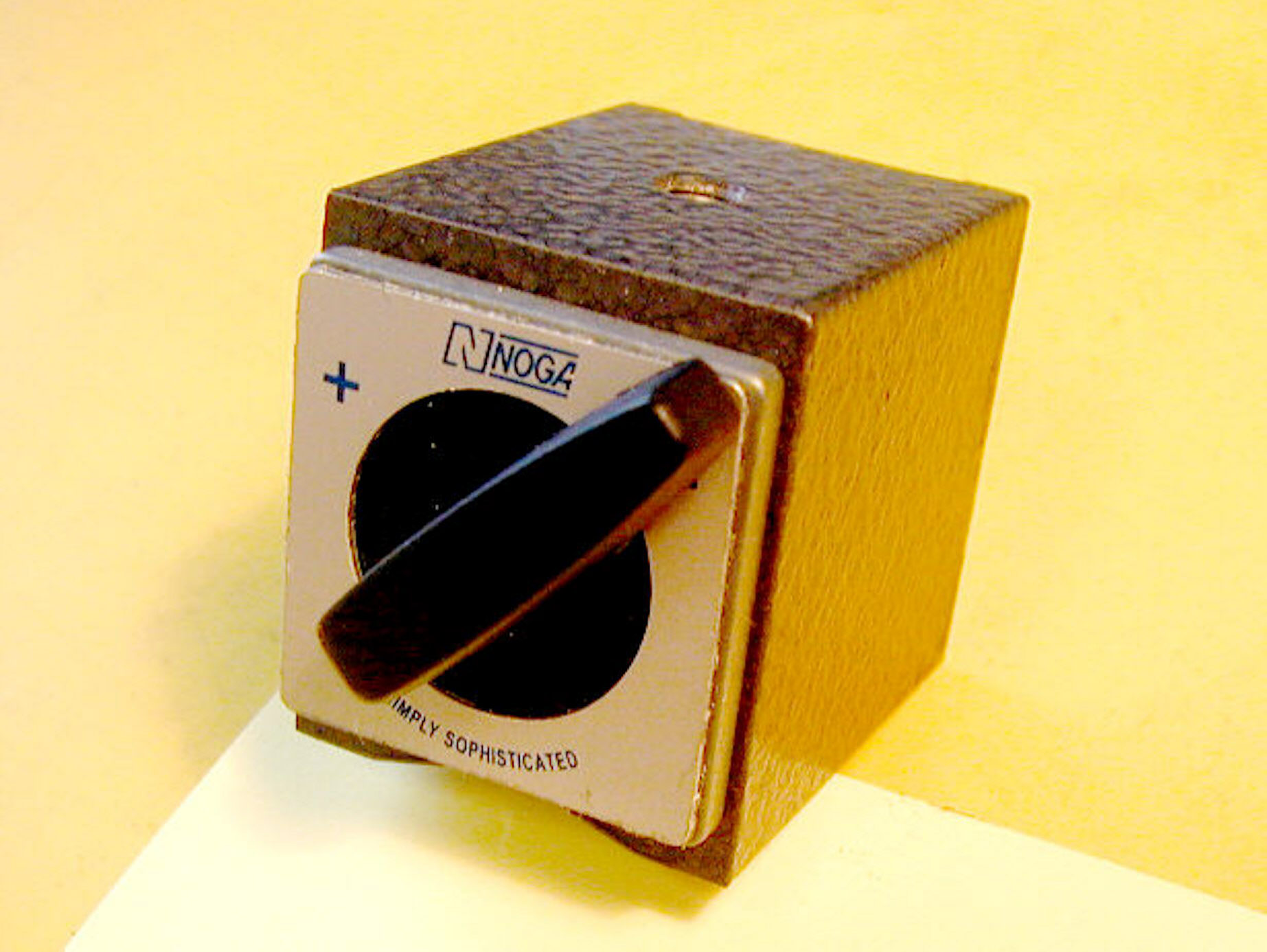

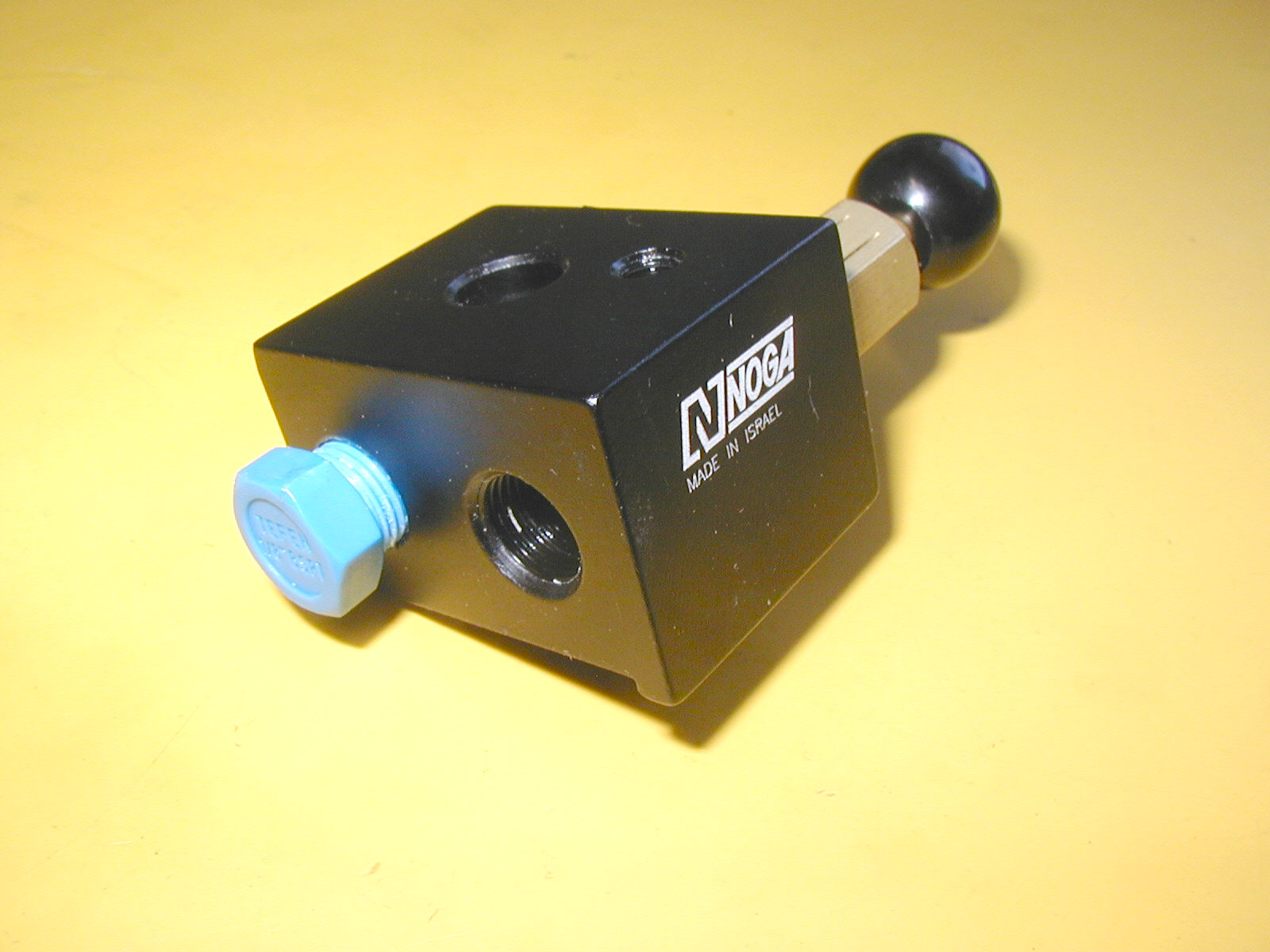

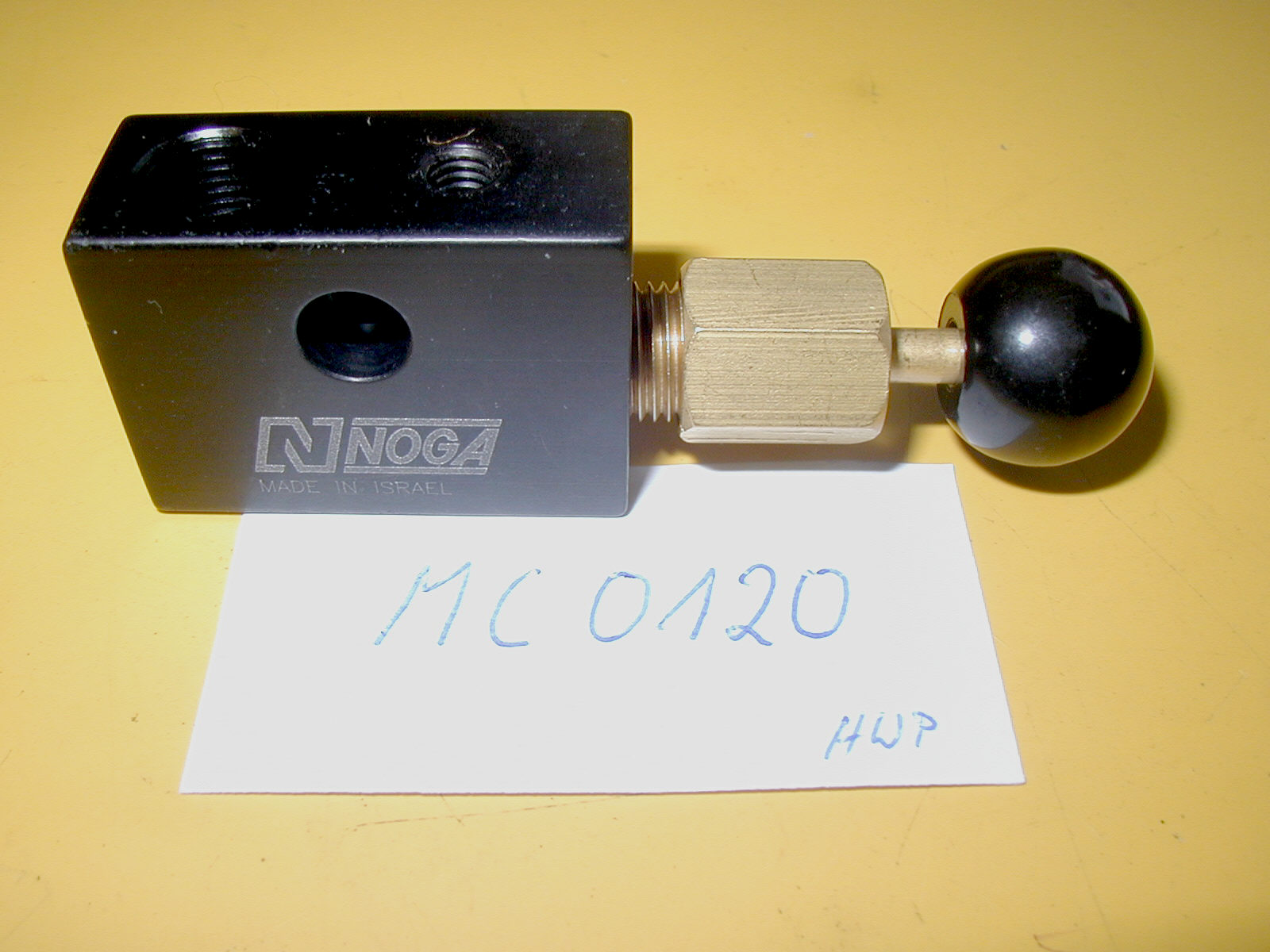

NF 0037 Magnetfuß schaltbar MC 0131 Einstelldüse (1700) MC 0120 Einstelldüse (1400)

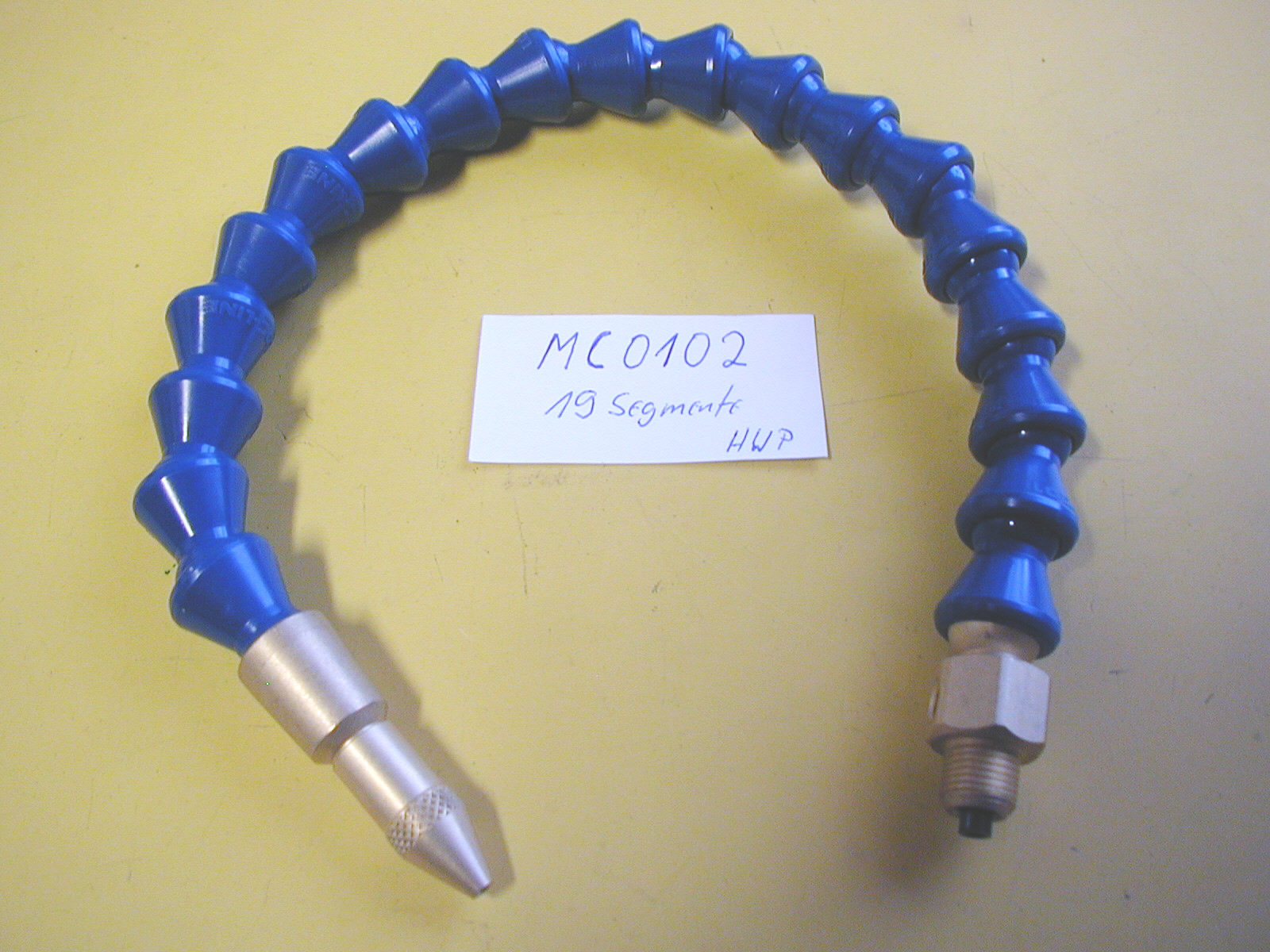

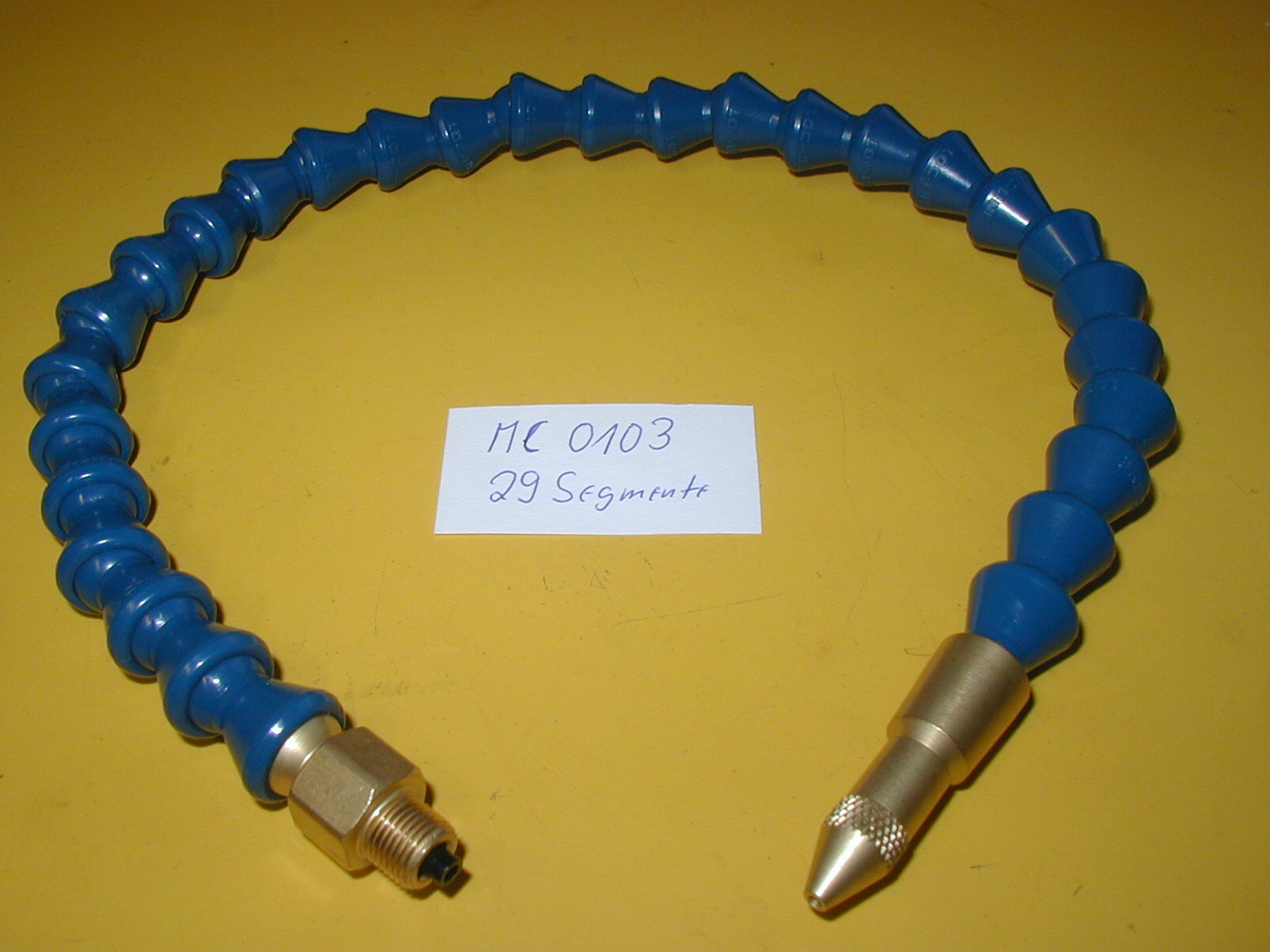

MC0101 Gelenkschlauch mit 14 Elemente mit Düse und Anschluss 264mm ; MC0102 Gelenkschlauch mit 19 Elemente mit Düse und Anschluss 334mm;
MC0103 Gelenkschlauch mit 29 Elemente mit Düse und Anschluss 479mm

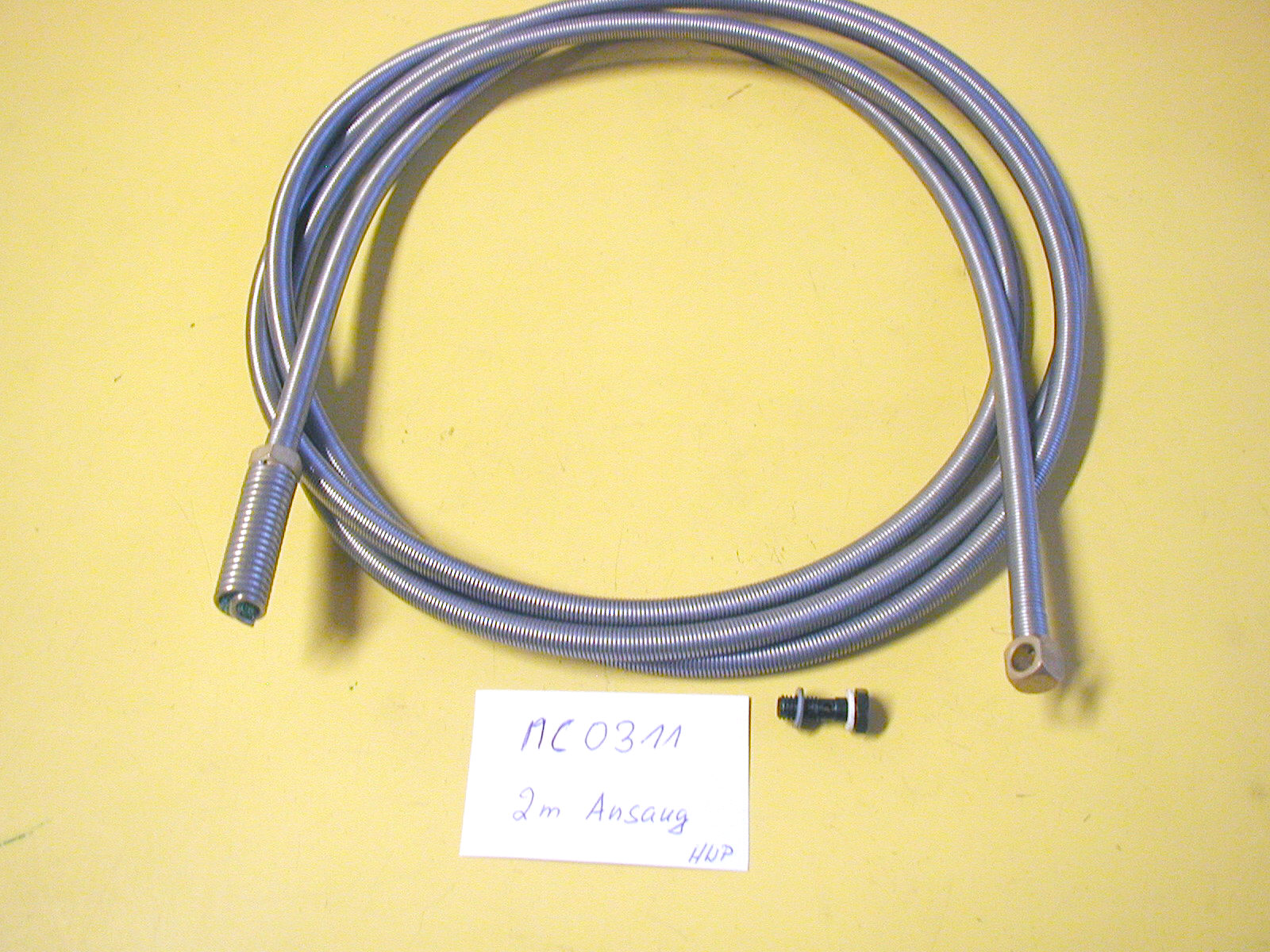

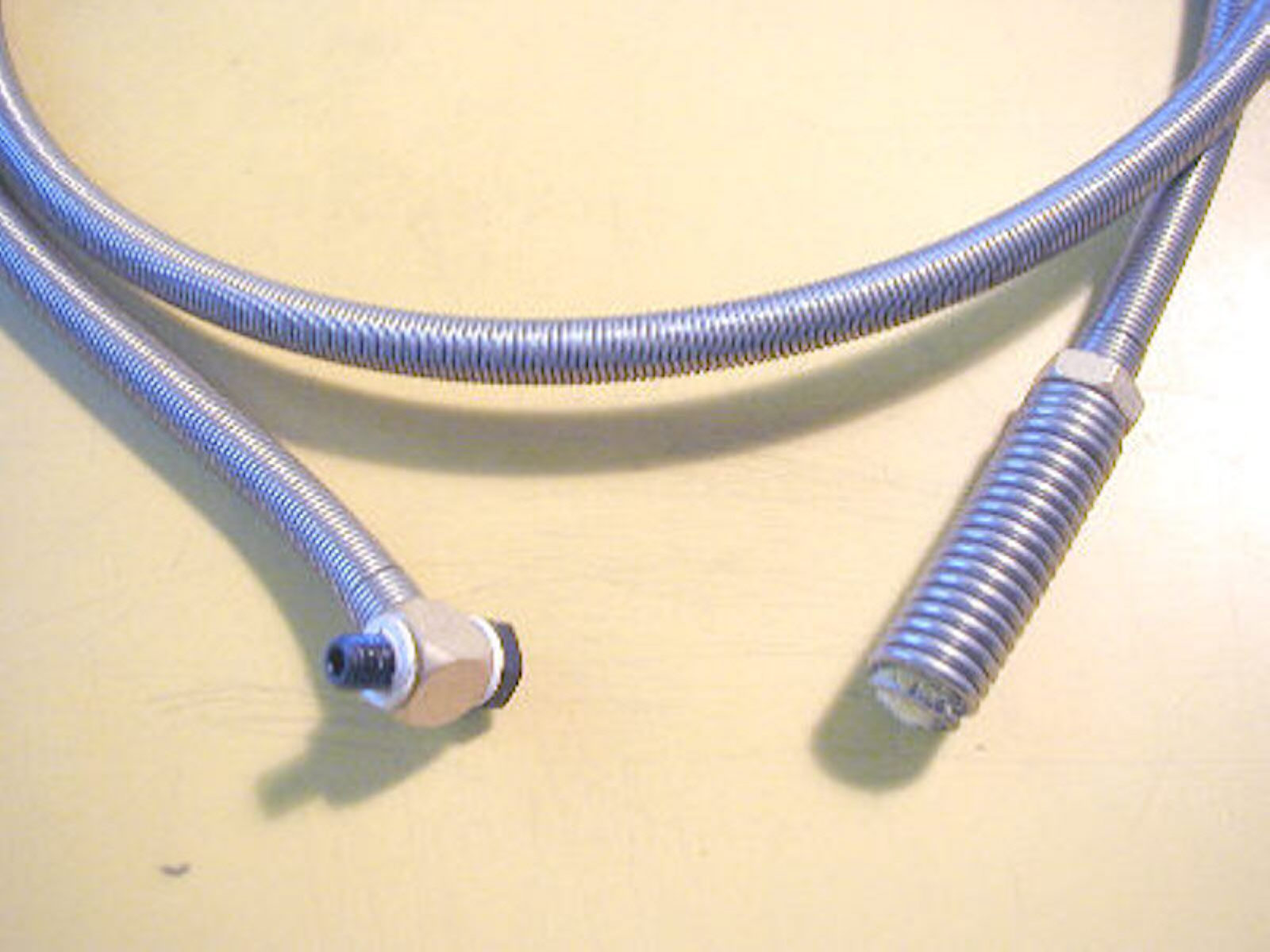

MC 0360 Schlauch mit Siphon 1m MC 0311 Schlauch mit Siphon 2m

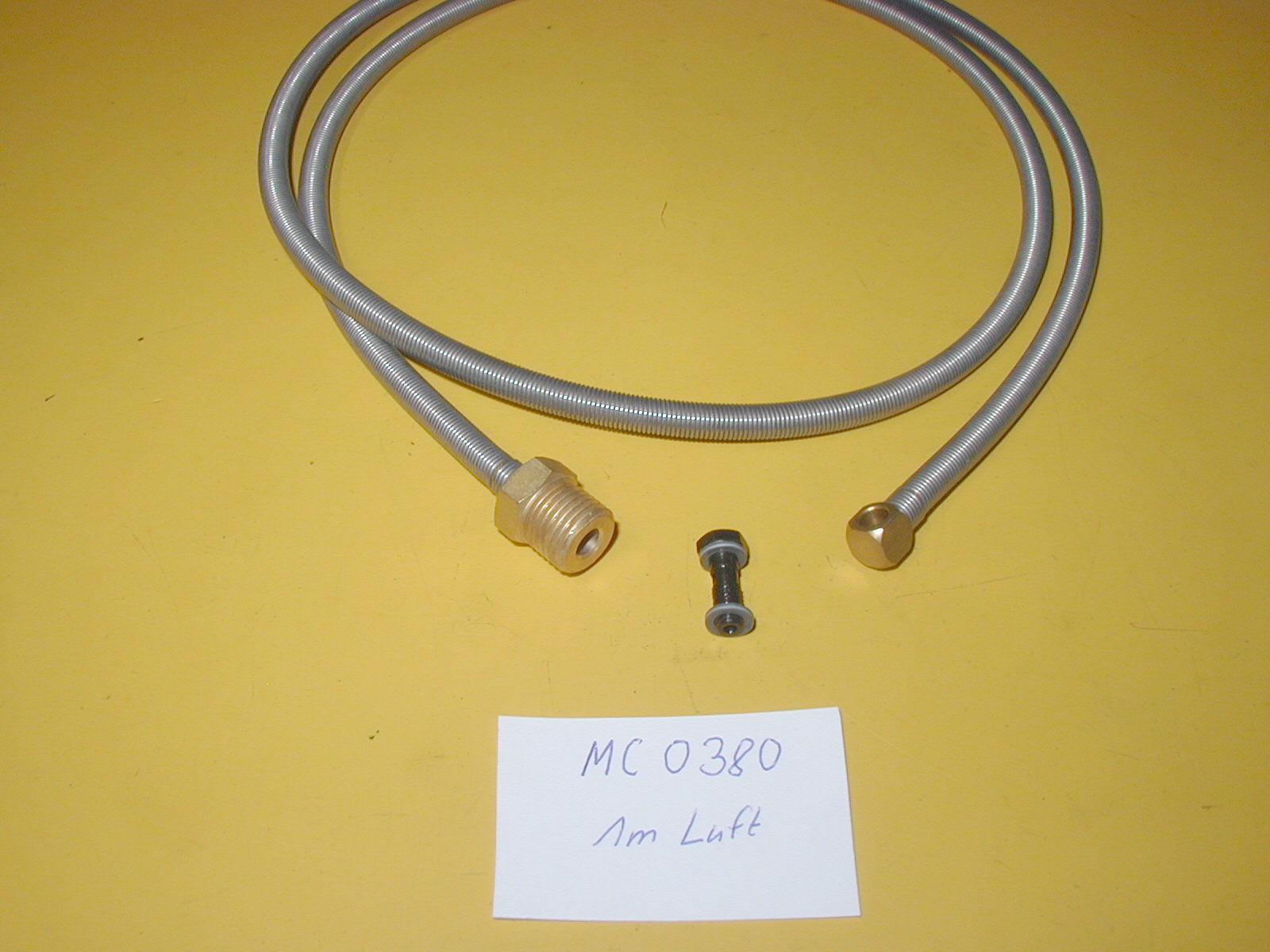

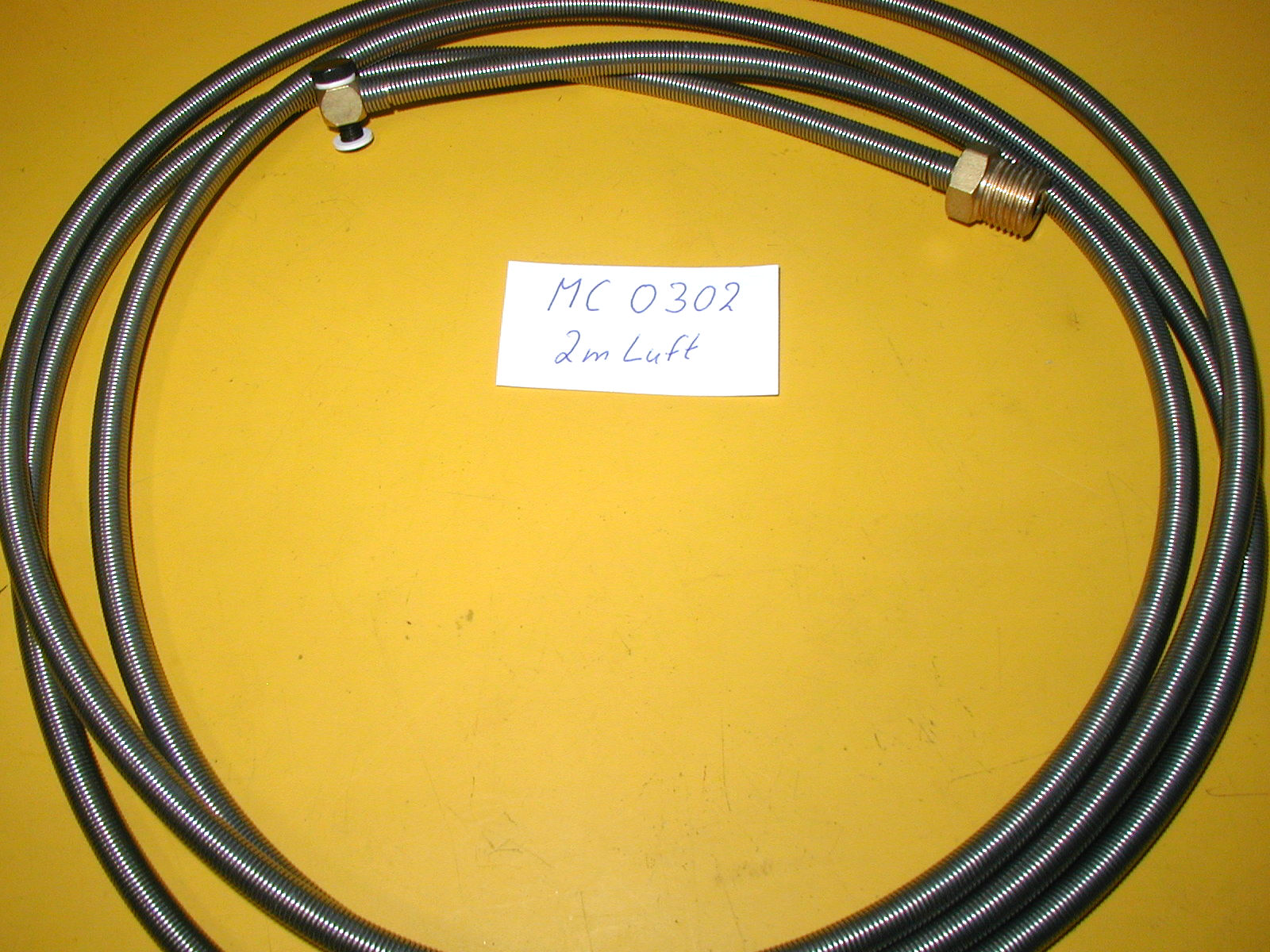

MC 0380 Luftschlauch 1m MC 0302 Luftschlauch 2m

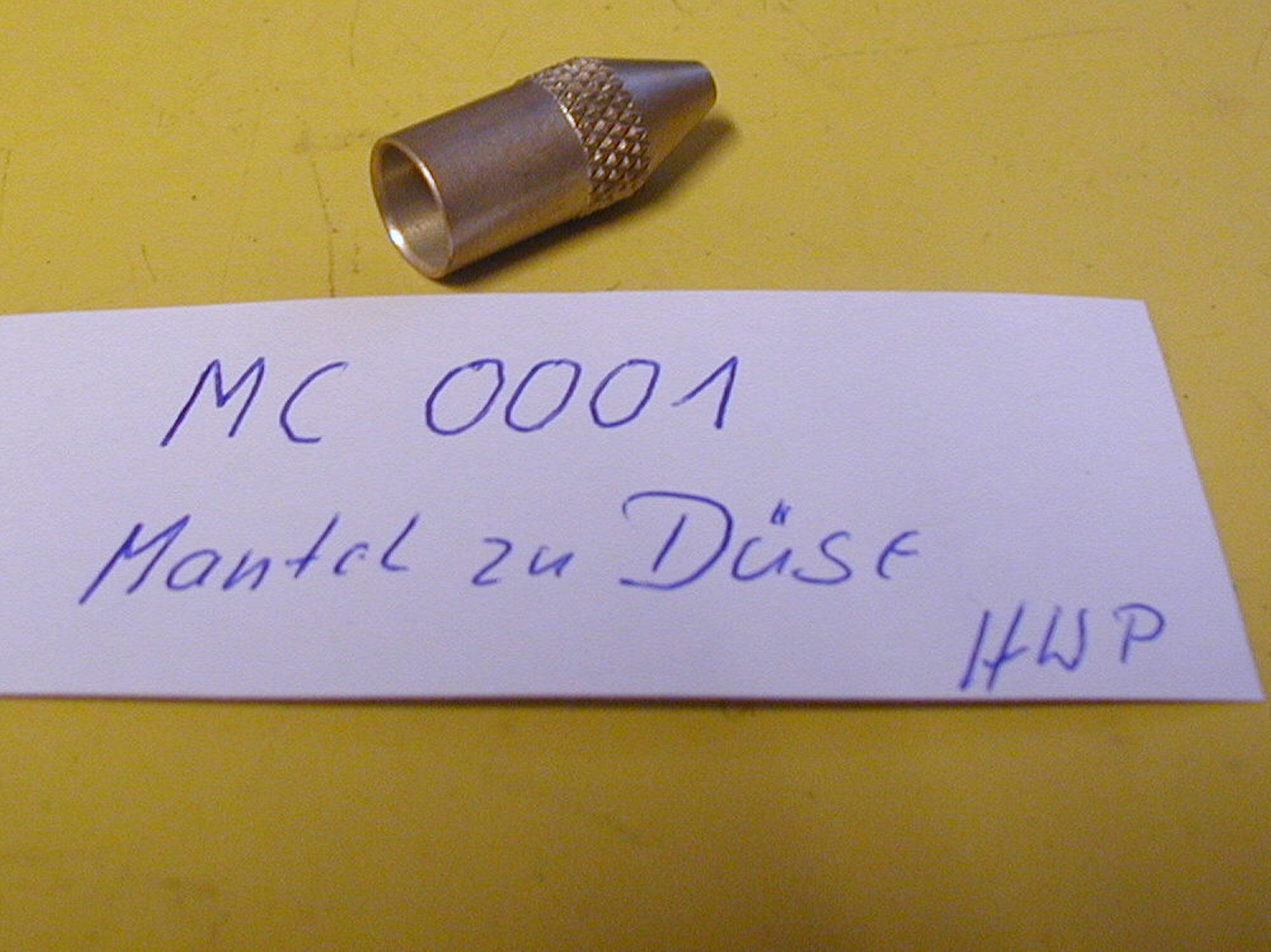

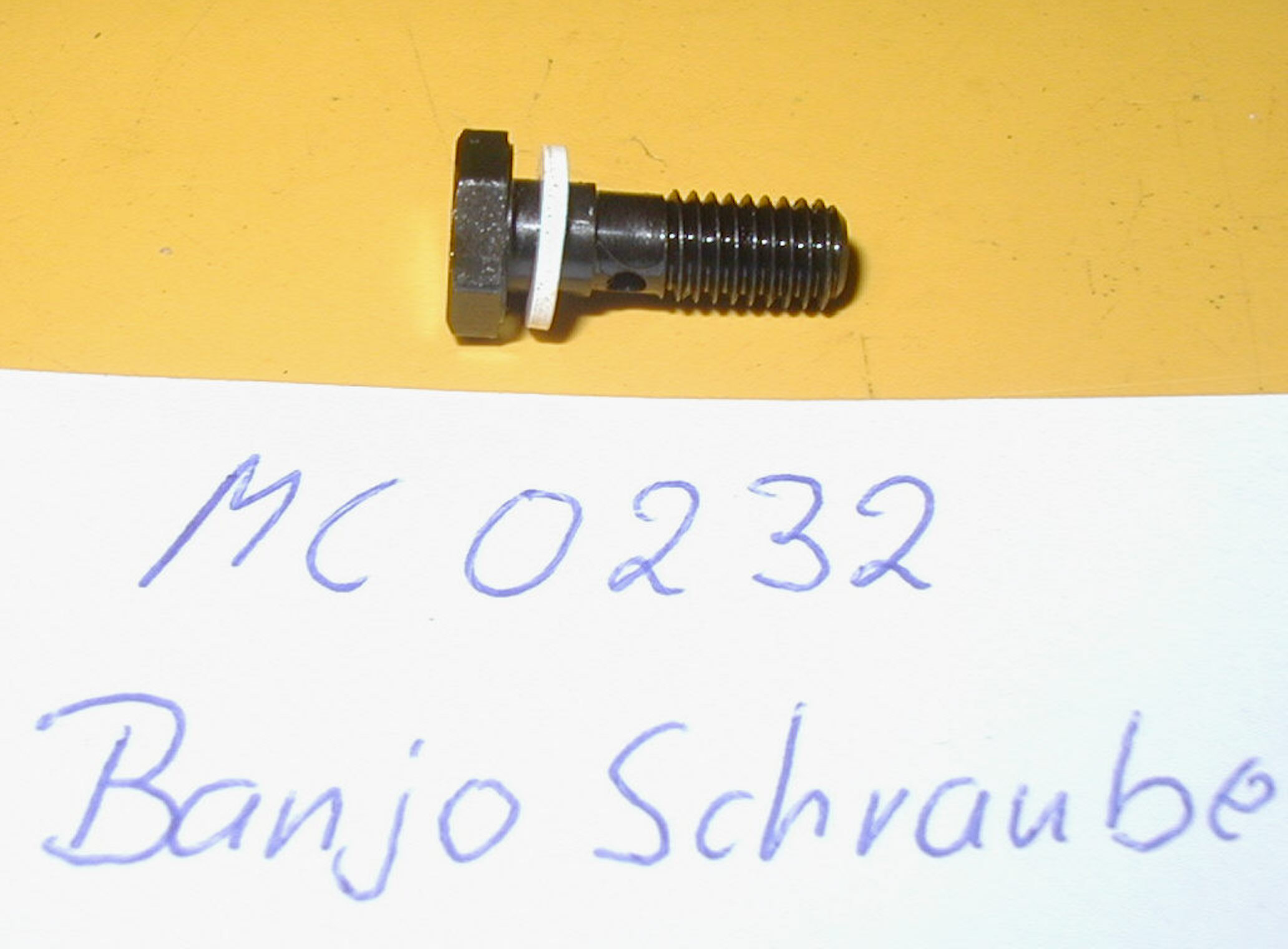

MC0302 Banjo Schraube MC0001 Düse
Ersatzteile auf Lager.
Preisangaben solange Vorrat hält. Bestand am 01.07.2017
|
Bestellnummer |
Benennung |
Größe |
Bestand |
Netto |
Brutto Inkl. 19% MwSt. |
|
MZKMSPRWH1+BH |
Wandhalter zu 1ltr. Mit Behälter |
BXHXT 94x120x74 mm |
5 |
14,8 |
17,61 |
|
MZKMSPRWH5+BH |
Wandhalter zu 5ltr. Mit Behälter |
BXHXT 192x190x147 mm |
3 |
24,56 |
29,23 |
|
MZKMSPRMC0001 |
Düse |
Hülse |
2 |
5,08 |
6,05 |
|
MZKMSPRMC0101 |
Gelenkschlauch 14 Elemente mit Düse und Anschluss 264mm |
Passend zu Noga 14../17.. |
5 |
28,91 |
34,4 |
|
MZKMSPRMC0102 |
Gelenkschlauch 19 Elemente mit Düse und Anschluss 334 mm |
Passend zu Noga 18.. |
2 |
29,83 |
35,5 |
|
MZKMSPRMC0103 |
Gelenkschlauch 29 Elemente mit Düse und Anschluss 479 mm |
Passend zu Noga 20.. |
6 |
34,7 |
41,29 |
|
MZKMSPRMC0120 |
Einstelldüse ( Gehäuse ) Block von MC1400 |
Ersatzteil von MC14..
|
2 |
31,09 |
37 |
|
MZKMSPRMC0131 |
Einstelldüse ( Gehäuse ) Block von MC17/18/20 |
Bitte anfragen |
0 |
62,67 |
74,58 |
|
MZKMSPRMC0302 |
Banjo Schraube |
Mit Dichtung |
4 |
8,91 |
10,6 |
|
MZKMSPRMC0360 |
Siphon Schlauch MC0360 1m mit Metallschutz |
1 m Schlauchanschluss M5 |
9 |
15,05 |
17,91 |
|
MZKMSPRMC0361 |
Siphon Schlauch MC0311 2m mit Metallschutz |
2 m Schlauchanschluss M5 |
1 |
21,82 |
25,97 |
|
MZKMSPRMC0381 |
Luft Schlauch MC0380 1m mit Metallschutz |
1 m Schlauchanschluss M5 |
10 |
15,08 |
17,95 |
|
MZKMSPRMC0382 |
Luft Schlauch MC0302 2m mit Metallschutz |
2 m Schlauchanschluss M5 |
2 |
20,42 |
24,3 |
|
MZKMSPRMC0370Do |
Siphon Schlauch MC0360 1m Doppelanschluß NOGA |
1 m Schlauchanschluss M5 |
1 |
55,46 |
66 |
|
MZKMSPRMN037 |
Magnetfuß MNF037 schaltbar |
40X30x35mm 320N M5 |
1 |
20,25 |
24,1 |
|
MZKMSPRNR1/8“ |
Verbindungselement Reduziernippel Ms58 |
Außen G1/8“ Innen G/1/4“ |
2 |
1,86 |
2,21 |
|
MZKMSPRSN1/4“ |
Einstecknippel 1/4“ |
Außen 1/4“ |
0 |
1,68 |
2 |
|
MZKMSPRSN1/4R |
Einstecknippel 1/4“ |
Außen 1/4“ RIE |
5 |
1,68 |
2 |
|
MZKMSPRSN1/8“ |
Einstecknippel 1/8“ zu 2/2 Wegventil |
Außen 1/8“ |
2 |
1,68 |
2 |
|
MZKMSPRV2/28R |
2/2 Wegventil 0-12 bar stromlos geschlossen |
Anschluss 1/8“ Innengewinde |
1 |
72,26 |
85,99 |
|
MZKMSPRVS1/4“ |
Verschlussschraube 1/4“ Außen |
SW 17mm |
0 |
1,68 |
2 |
|
MZKMSPRVS1/8“ |
Verschlussschraube 1/8“ Außen |
SW 13mm |
0 |
|
0 |
|
MZKMSPRSN CKAL |
Stecknippel 1/4“ Innengewinde passt sofort auf Luftschlauch |
Innen G1/4“ Lama |
7 |
3,17 |
3,77 |
|
MZKMSPRSN CKAL |
Stecknippel 1/4“ Außengewinde |
Außen G1/4“ Lama |
4 |
3,17 |
3,77 |
Mit Elektromagnet !

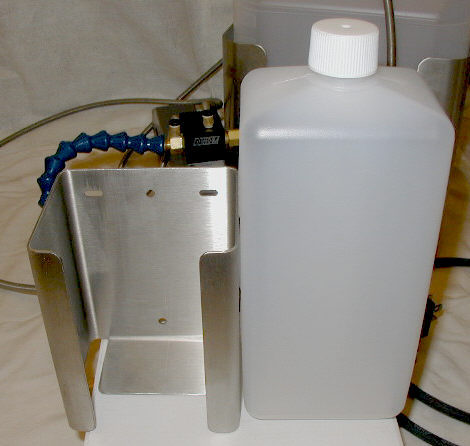

Behälter mit Halterung
Reparaturanleitung
MZKMSPRMC0101 Gelenkschlauch 14 Elemente mit Düse und Anschluss L 264mm
Es wurde diese Teile repariert. Der Innenschlauch wurde gekürzt. Aus diesem Grund entstand kein Vakuum. Es sprudelte im Tank.
Beim Abbau des Gelenkschlauch wurde ein Schaden festgestellt.

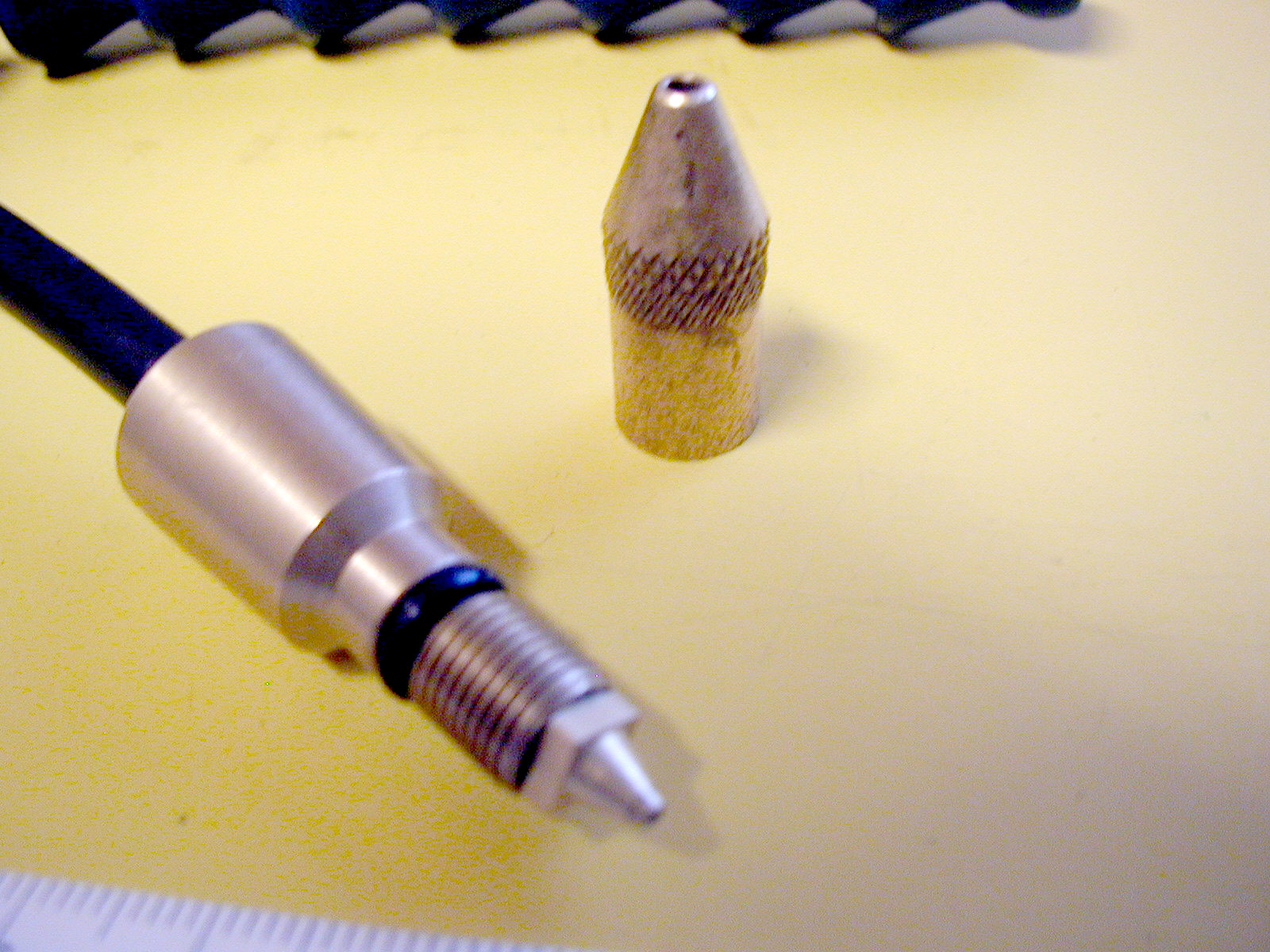

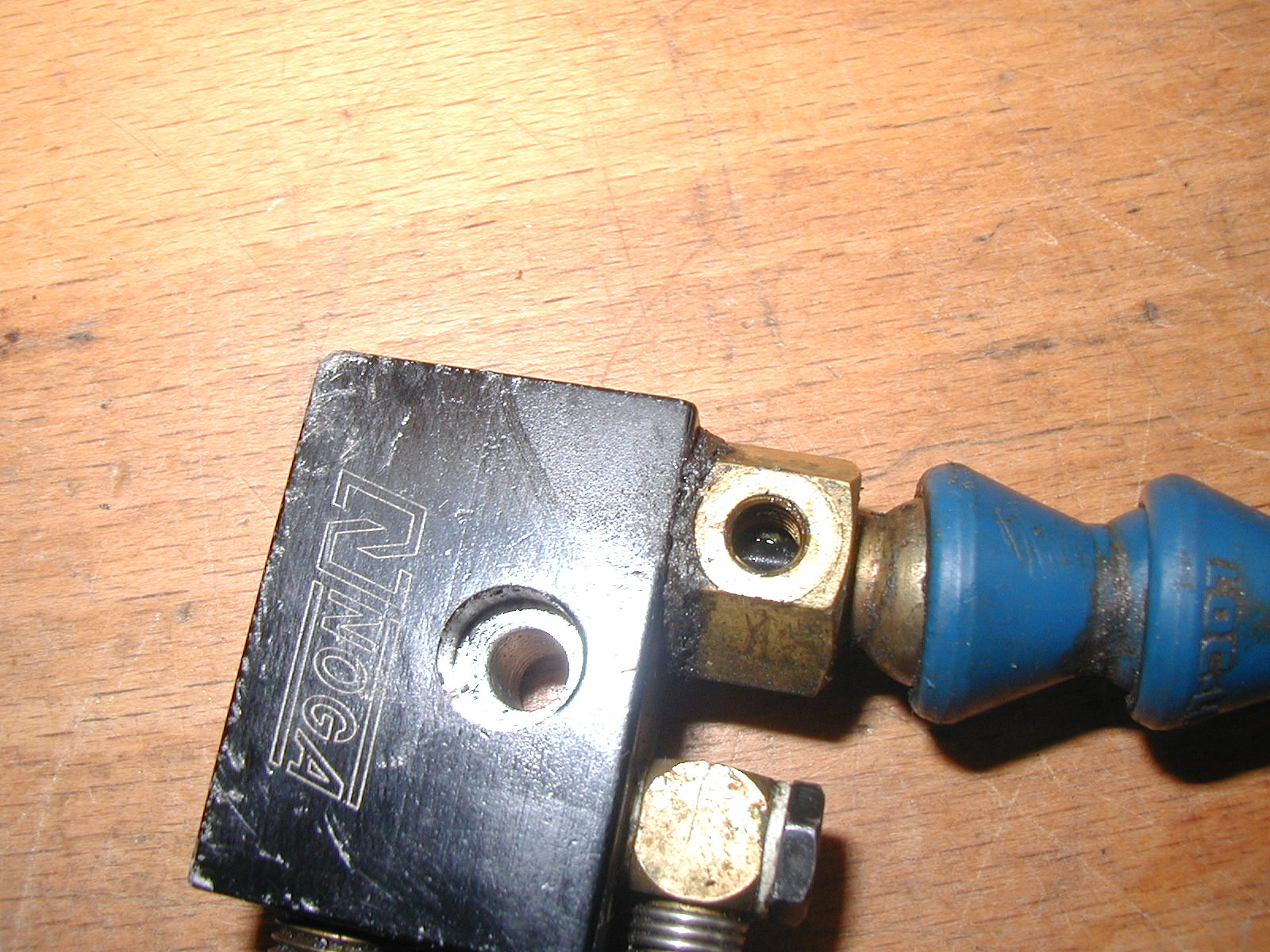

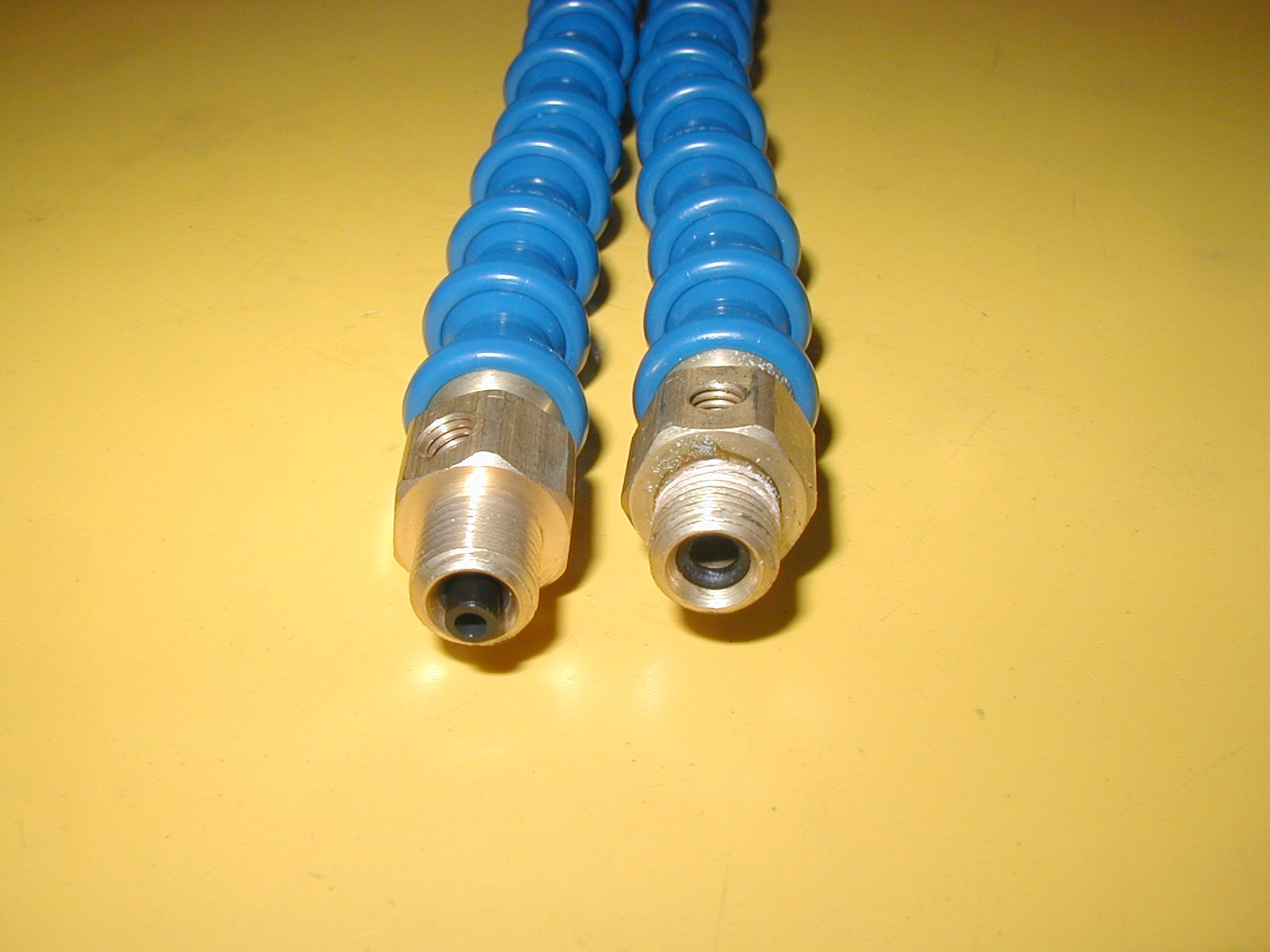

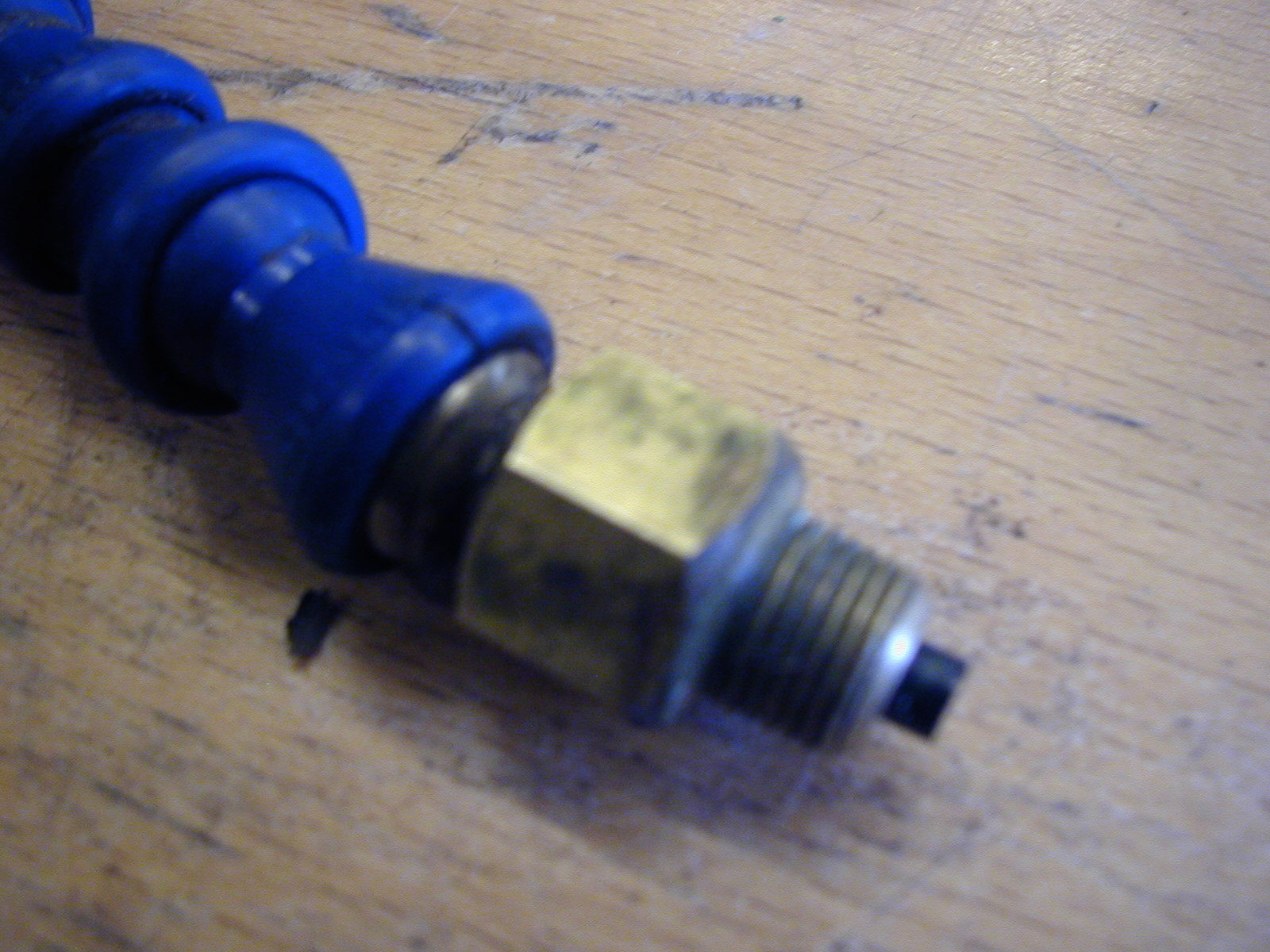

links neuer Schlauch Vorstand Schlauch ca. 3mm / rechts Schlauch alt; Pneumatik Schlauch zu kurz; O- Ring freiliegend.
Innen befindet sich ein Schlauch Ø 4 mm / 2,5 zur Düse Pneumatik . Schlauchlänge 242 mm.
Über diesen Schlauch ist ein weitere Schlauch zum Medien Transport. Ø 6mm / 4,5mm L 220mm .
Längenangaben bei 14 Elemente Erweiterung je Element 14,5mm

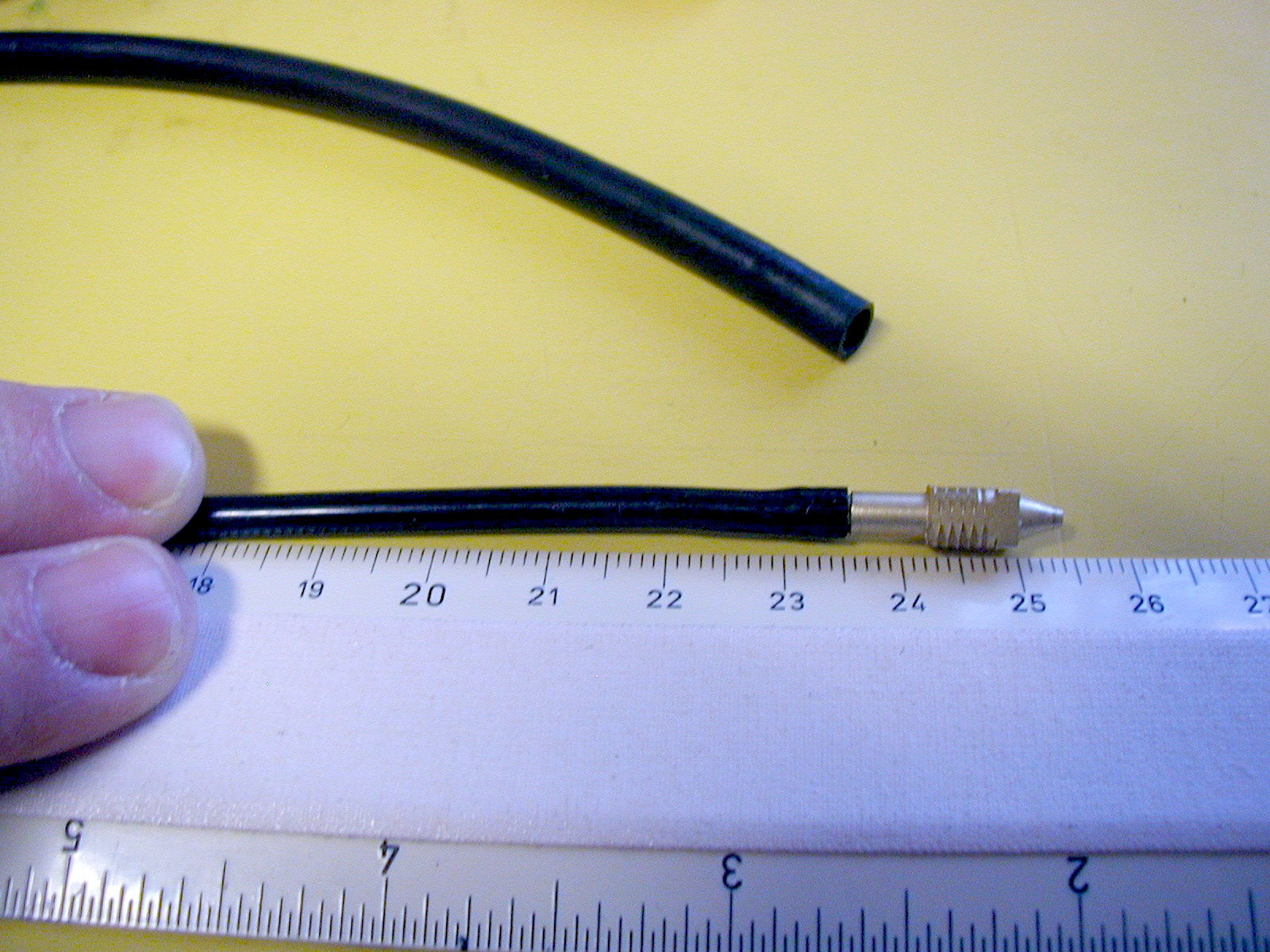

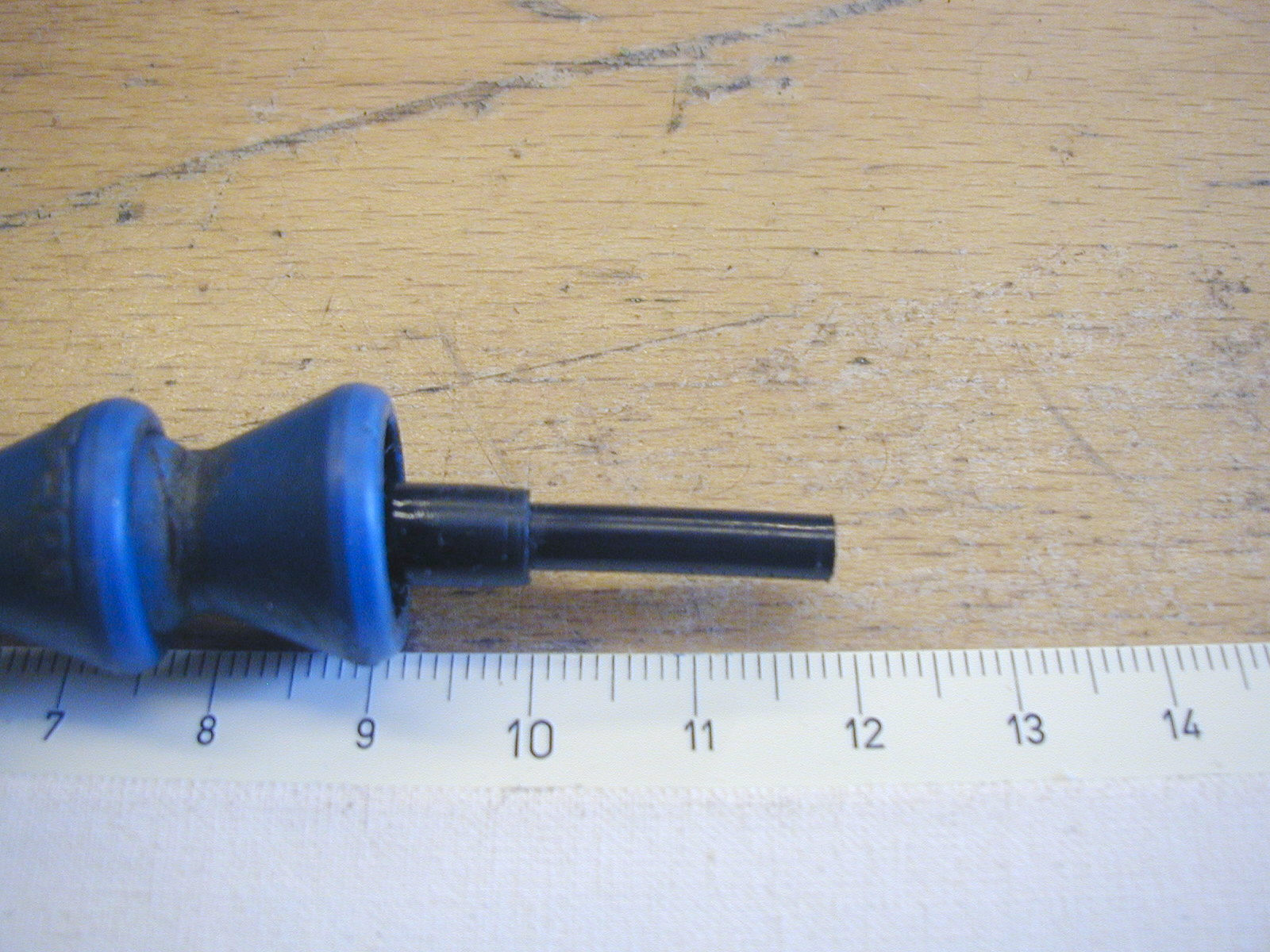

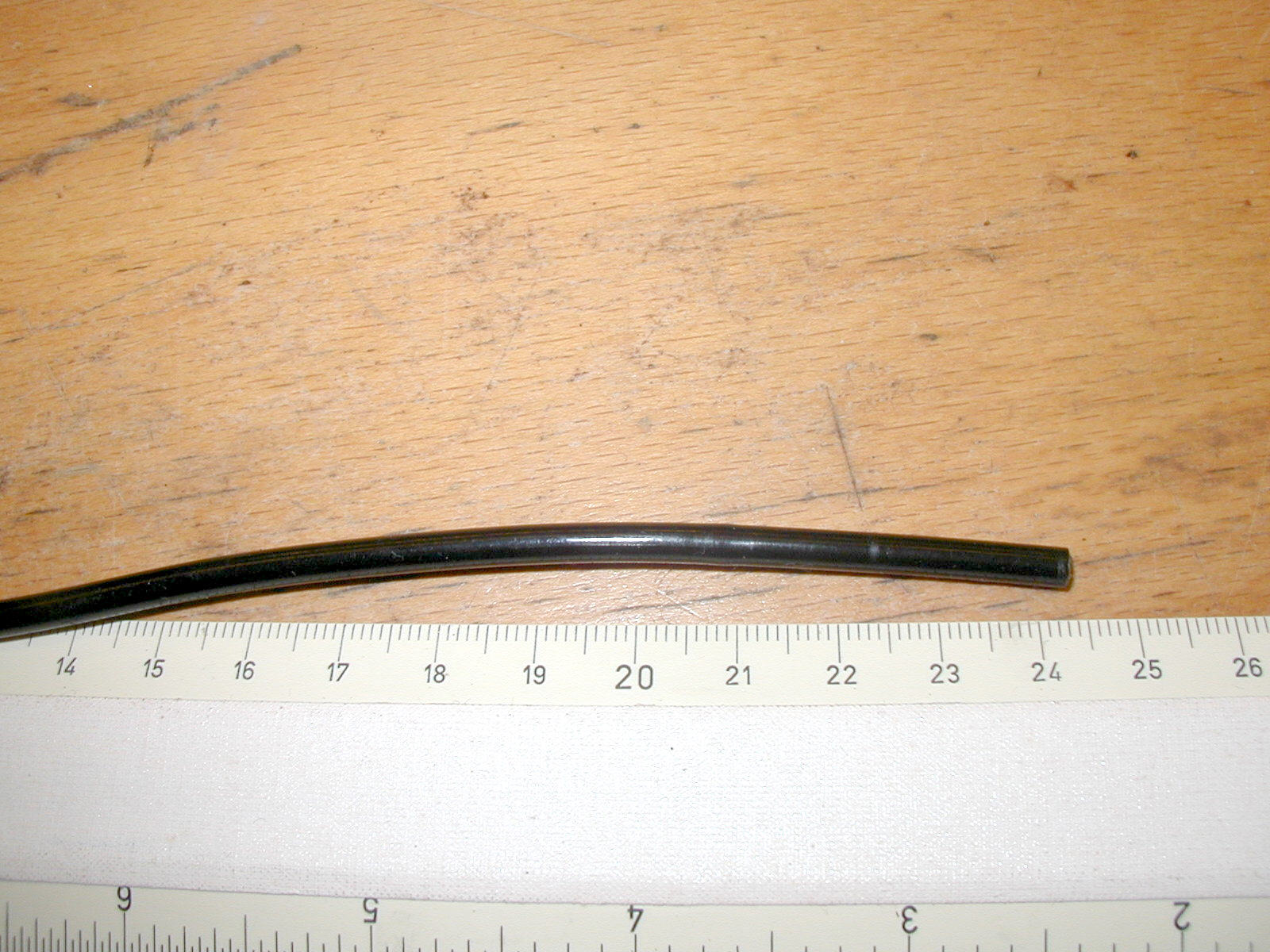

Bilder von Material zur Rep. Rechtes Bild Schlauch an Düse ca. 234mm 8 mm zu kurz. = Luftschlauch.
Schlauch zum Transport der Kühlflüssigkeit hatte eine Länge von 218 mm.
Nun Bilder von einer alten Anlage !

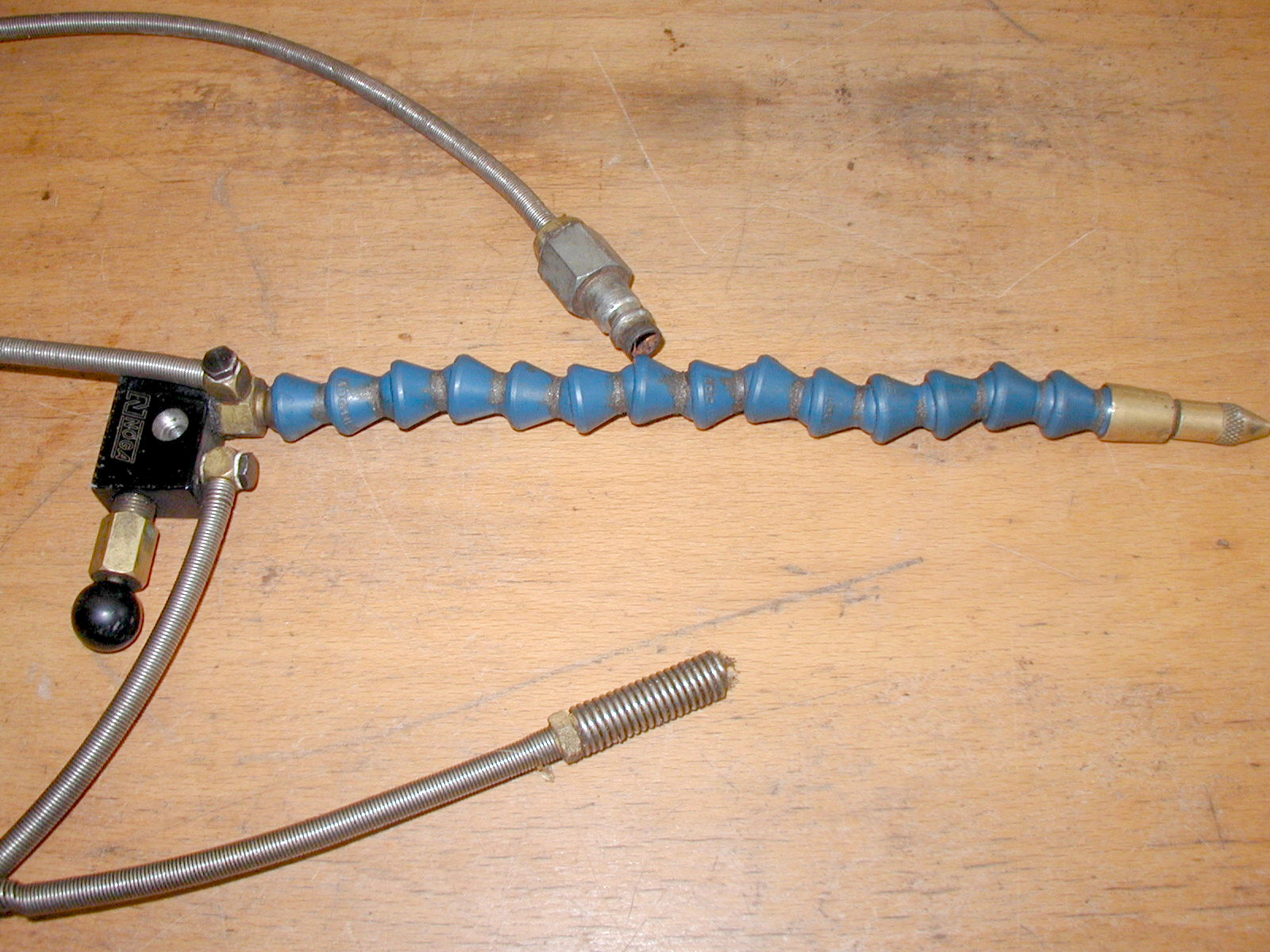

Diese Anlage ist einige Jahre in Betrieb. Die Gelenke dienen zur Stabilisierung der Schläuche. Im eingebauten Zustand. Zur Düese Differenz ca. 18mm .
Ø 4/2,5 L 242mm Ø 6/ 4,5 L 220mm

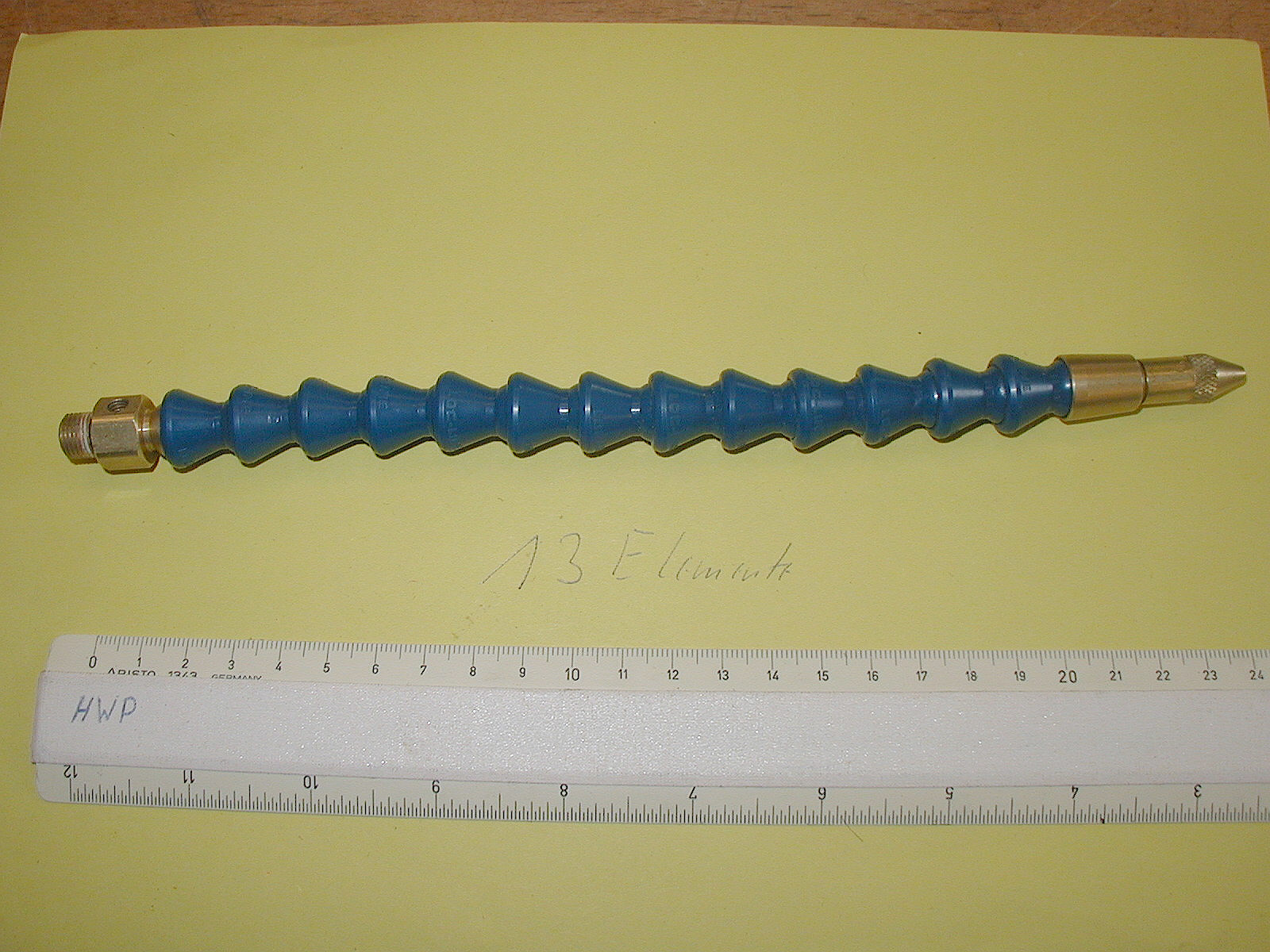

Nun habe ich die Leitung auf 13 Gelenke gekürzt. Die Schläuche wurden auf Ø 4 L 228 mm und Ø 6 auf 205 mm gekürzt.
reparierter Gelenkschlauch
