Ständerbohrmaschine WMW Samag
Bk32 A-1
Weitere Bilder auf Bild Kühlmittelpumpe von anderer Maschine !
Bezeichnung: Ständerbohrmaschine mit Mk4
Hersteller: VEB WMK „Fritz Heckert“ WMW / SAMAG 07318 Saalfeld Tel. 03671/5850
Type: Bk 32 A 1
Fabrik- Nr. 13808
Baujahr : ca. 1970 Zustand 70% zu neu
Platzbedarf: BxTxH ohne Kreuztisch und Späneschutz aber mit Kühlmitteleinr. 800x 950 x 2650 mm
Höhe: min. 2370 mm max. 2650 mm
Gewicht: 1000 kg ohne Zubehör !
Standort: 56825 Schmitt
Arbeitsbereich
max. Bohrdurchmesser : Ø 49 mm
Ausladung: 315 mm
Entf. v. Spindel zu Tisch : min. 155 mm max.710 mm
Entf. von Spindel bis Grundplatte: bei Abbau vom Tisch 970 - 1250 mm
Spindel:
Anzahl 1 ; Kegel: Mk4 ; Hub : 200mm ;
Ausladung : 320 mm
Rechts-Linkslauf : ja , mit Umschalter. Vorschub: ja
Drehzahlen: über Getriebe 9 Stufen
63/ 90/ 125/ 180/ 250/ 355/ 500/710/ 1000/ U/min.
Vorschub: ja 0,08 / 0,11 / 0,16 / 0,22 / 0,32 / 0,45 / 0,63 / 0,90/1,20 mm/U
Bohrtisch: Eine Ebene Fläche 705 x 590 mit Rinne ohne 550 x 450 mm
Nutenanzahl 3 Stck. Breite: 18 mm Abstand: 140mm
Grundplatte :
Aufspannfläche :
Nuten : 2 Stck. Breite : Abstand:
Verstellberich : Tisch: Hub 300mm Spindelkaten : Hub 280mm Spindelhub 200mm
Maschinen wird ohne Garantie verkauft. An privat wird alle gebrauchten Gegendstände als Ersatzteilträger ohne Rückgaberecht verkauft.
Zubehör : Kühlmitteleinrichtung . Bild ist nicht maßgeblich!

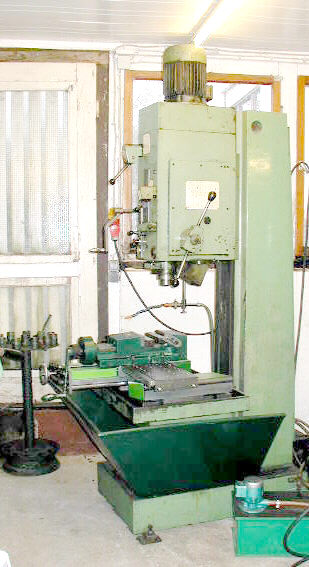

Im Bild: original aber ohne (Kreuzschiebeschlitten )
Schiebeschlitten und Schraubstock sind Zubehörteile !
Anmerkung zu Schiebeschlitten : Dieser Kreuztisch wurden von uns entwickelt und hat ein Gebrauchsmusterschutz erhalten.
Sie können diesen Kreuzschiebeschlitten wie eine Radialbohrmaschinen bedienen. Wobei sie die Achsen einzeln verschieben und die lage der zweiten Achse stabil bleibt. Der Schraubstock sitz auf einer 0 Position x Mitte Backe y 0 = fete Backe. Dieser Tsich hat Handräder die über Zahnstangen den Tisch verschieben. Dabei können Sie die Position über Maßstäbe und Nonien ablesen. Eine zusätzliche feinverstellung ist noch eingearbeitet , wir aber bei Zahnstangenausrüstung nicht benötigt. Ein Streckenrastesytem ist eine güstiges Hilfsmittel bei Sreien Bearbeitung.Weitere Angaben finden Sie im Angebot zum KSS160 .
