Maschinenkarte Bohrmaschine

Bezeichnung: Säulenbohrmaschine Flott

Hersteller: Arnz Remscheid

Type: SB23 St

Fabrik.- Nr. 374897

Bauj. 1971

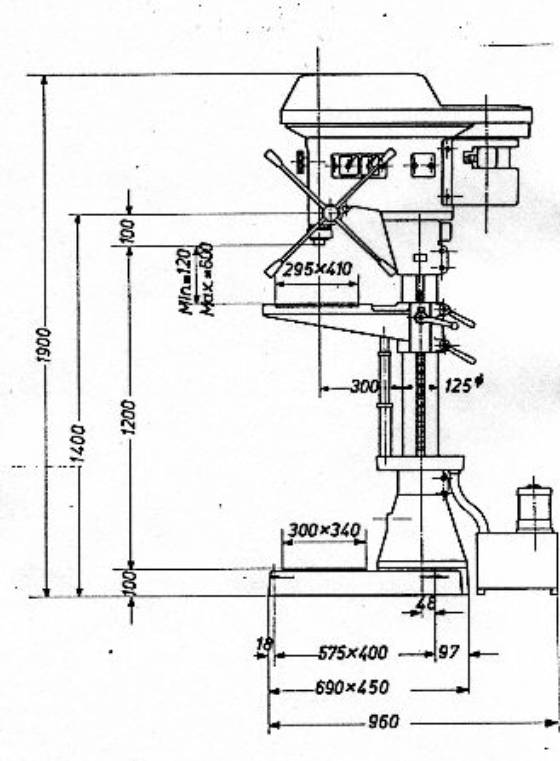

Platzbedarf: 900 x 600mm

Höhe: 1900 mm

Gewicht: 350 kg

Arbeitsbereich

max. Bohrdurchmesser : Ø 23mm ( 32mm )

Ausladung: 300 mm

Entf. v. Spindel zu Tisch : min. 120 mm max. 600mm

Entf. von Spindel bis Grundplatte: 1200 mm

Spindel: Anzahl 1

Hub: 150 mm Kegel: MK. 3 Vorschub: v. Hand

Spindel Ø

Drehzahlen: Vario- Getriebe 200-2000 U/min

Vorschub : v. Hand

_________________________________mm/U

Bohrtisch: Spannfläche: 295x410 (295x295)

Nutenanzahl 3 Stck. Breite: 14mm Abstand:150mm

Schwenkbar. in Ebene: ja in Achse: nein

Grundplatte: Fußhöhe: 100mm

Aufspannfläche: 300x340mm

Nuten : 3 Stck. Breite : 14mm Abstand: 125 mm

 Fuß /Spindelnase max. 1200mm

 Standort: 56825 Schmitt

Motor: 1,1KW 380 V 1400 U/min

Typ: AM 80 N4

Keilriemen 13x9 x1060

Kühlmittelpumpe: nein

Sonderzubehör: nein

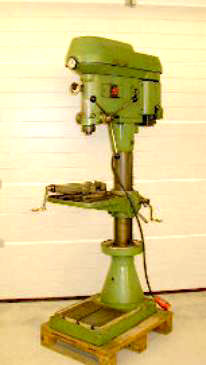

Bild : ohne Schraubstock

Bilder zu Maschine : maschinenkarte_sb23 Vario-Dateien\SB23 Vario.jpg
