Vergütet , Festigkeitsklasse 10.
Volle Belastung der Mutter darf nur bei Ausnutzung der gesamten Gewindelänge vorgenommen werden.
ca. 1,5 x Ø
Stand 21.08.2015
|
Bestellnummer |
Nutmaß Maß A -0,3bis 0,4 mm |
Gewinde Maß D |
Fußbreite Ex E |
Maß H Höhe |
Maß K Fuß Höhe |
Gewicht g |
Bestand |
Netto € |
Brutto inkl. 19% MwSt. |
|
MZESP NS 06/05A |
6 |
M5 |
10 |
8 |
4 |
4 |
50 |
1,71 |
2,03 |
|
MZESP NS 08/06A |
8 |
M6 |
13 |
10 |
6 |
9 |
12 |
1,37 |
1,63 |
|
MZESP NS 10/08A |
10 |
M8 |
15 |
12 |
6 |
12 |
99 |
1,23 |
1,46 |
|
MZESP NS 12/08A |
12 |
M8 |
18 |
14 |
7 |
22 |
26 |
2,21 |
2,63 |
|
MZESP NS 12/10A |
12 |
M10 |
18 |
14 |
7 |
22 |
104 |
1,33 |
1,58 |
|
MZESP NS 14/08A |
14 |
M8 |
22 |
16 |
8 |
37 |
8 |
2,45 |
2,92 |
|
MZESP NS 14/10A |
14 |
M10 |
22 |
16 |
8 |
37 |
38 |
2,45 |
2,92 |
|
MZESP NS 14/12A |
14 |
M12 |
22 |
16 |
8 |
37 |
82 |
1,73 |
2,06 |
|
MZESP NS 16/08A |
16 |
M08 |
25 |
18 |
9 |
60 |
10 |
4,42 |
5,26 |
|
MZESP NS 16/10A |
16 |
M10 |
25 |
18 |
9 |
60 |
52 |
3,57 |
4,25 |
|
MZESP NS 16/12A |
16 |
M12 |
25 |
18 |
9 |
50 |
59 |
2,93 |
3,49 |
|
MZESPNS 16/14A |
16 |
M14 |
25 |
18 |
9 |
50 |
6 |
2,3 |
2,74 |
|
MZESPNS 18/08A |
18 |
M08 |
28 |
20 |
10 |
91 |
8 |
5,50 |
6,55 |
|
MZESPNS 18/10A |
18 |
M10 |
28 |
20 |
10 |
87 |
12 |
4,58 |
5,45 |
|
MZESPNS 18/12A |
18 |
M12 |
28 |
20 |
10 |
82 |
6 |
4,29 |
5,11 |
|
MZESPNS 18/14A |
18 |
M14 |
28 |
20 |
10 |
72 |
12 |
3,60 |
4,28 |
|
MZESPNS 18/16A |
18 |
M16 |
28 |
20 |
10 |
70 |
13 |
2,82 |
3,36 |
|
MZESPNS 20/16A |
20 |
M16 |
32 |
24 |
12 |
110 |
12 |
4,51 |
5,37 |
|
MZESPNS 20/18A |
20 |
M18 |
32 |
24 |
12 |
110 |
0 |
4,80 |
5,71 |
|
MZESPNS 22/16A |
22 |
M16 |
35 |
28 |
14 |
155 |
4 |
6,88 |
8,19 |
|
MZESPNS 22/20A |
22 |
M20 |
35 |
28 |
14 |
155 |
4 |
4,69 |
5,58 |
Mit Warenkorb können Sie über Shop G. Plogmann / Spannelemente / DIN 508
Link
Neu DIN
508 Nute 6 bis 22mm Muttern für T-Nute, T-Nutensteine
Artikel-Nr.: MZESPNSBN
Lagerliste Rohlinge
Stand 29.11.2015
Material AMF Nr. 508R Vergütungsstahl 035-0,45 % C
|
Nr. |
Bestellnummer |
Nutmaß Maß A -0,3 |
Fußbreite Ex E |
Maß H Höhe |
Maß K Fuß Höhe |
Gewicht g |
Bestand Ist |
|
Netto € |
Brutto inkl. 19% MwSt. |
|
1 |
MZESPNRS06 |
6 |
10 |
8 |
4 |
4 |
21 |
|
0,80 |
0,95 |
|
2 |
MZESPNRS08 |
8 |
13 |
10 |
6 |
16 |
21 |
|
0,80 |
0,95 |
|
3 |
MZESPNRS10 |
10 |
15 |
12 |
6 |
40 |
56 |
|
0,95 |
1,13 |
|
4 |
MZESPNRS12 |
12 |
18 |
14 |
7 |
50 |
61 |
|
1,1 |
1,31 |
|
5 |
MZESPNRS14 |
14 |
22 |
16 |
8 |
50 |
59 |
|
1,44 |
1,71 |
|
6 |
MZESPNRS16 |
16 |
25 |
18 |
9 |
70 |
90 |
|
1,65 |
1,96 |
|
7 |
MZESPNRS18 |
18 |
28 |
20 |
10 |
95 |
26 |
|
2,13 |
2,54 |
|
8 |
MZESPNRS20 |
20 |
32 |
24 |
12 |
150 |
16 |
|
3,32 |
3,95 |
|
9 |
MZESPNRS22 |
22 |
35 |
28 |
14 |
210 |
16 |
|
3,94 |
4,69 |
|
10 |
MZESPNRS24 |
24 |
40 |
32 |
16 |
300 |
0 |
|
|
|
|
11 |
MZESPNRS28 |
28 |
44 |
36 |
18 |
430 |
0 |
|
|
|
|
12 |
MZESPNRS32 |
32 |
50 |
40 |
20 |
630 |
0 |
|
|
|
|
13 |
MZESPNRS36 |
36 |
54 |
44 |
22 |
800 |
0 |
|
|
|
|
14 |
MZESPNRS42 |
42 |
65 |
52 |
26 |
1400 |
0 |
|
|
|
|
15 |
MZESPNRS48 |
48 |
75 |
60 |
30 |
2100 |
0 |
|
|
|
|
16 |
MZESPNRS54 |
54 |
85 |
70 |
35 |
3150 |
0 |
|
|
|
Im Bestand ist die angegeben Menge nicht bindend! Größerer Mengen als in Bestand angegeben haben ca. 10 Arbeitstage Lieferzeit!
Sie können über unseren Shop kaufen. Link
Neu DIN
508R Nute 6 bis 22mm Rohlinge Muttern für T-Nute, T-Nutensteine
Artikel-Nr.: MZESPNRS
neu im Angebot!

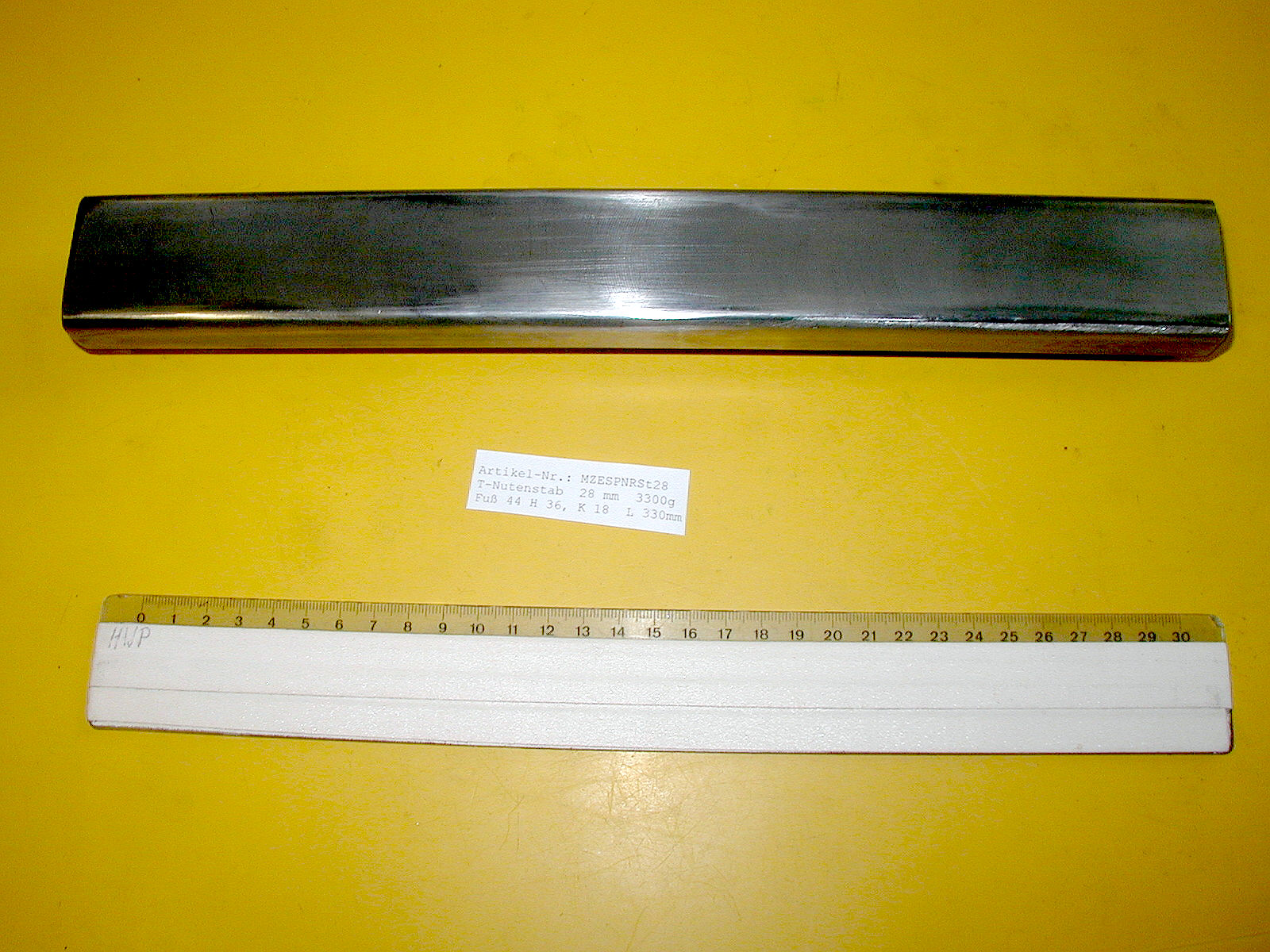

Rohlinge als Stange L 330 mm
Material C45+C EN 10277/10278
L bei allen Teilen 330mm
|
Bestellnummer |
Nutmaß Maß A -0,3 |
Fußbreite E |
Maß H Höhe |
Maß K Fuß Höhe |
Y |
X |
R |
Gewicht g |
Bestand Ist |
Netto € |
Brutto inkl. 19% MwSt. |
|
MZESPNRSt06 |
6 |
10 |
8 |
4 |
|
|
|
140 |
0 |
60 |
71,4 |
|
MZESPNRSt08 |
8 |
13 |
10 |
6 |
|
|
|
410 |
0 |
57 |
67,83 |
|
MZESPNRSt10 |
10 |
15 |
12 |
6 |
|
|
|
880 |
0 |
55 |
65,45 |
|
MZESPNRSt12 |
12 |
18 |
14 |
7 |
|
|
|
916 |
5 |
40,34 |
48 |
|
MZESPNRSt14 |
14 |
22 |
16 |
8 |
|
|
|
750 |
8 |
44,12 |
52,5 |
|
MZESPNRSt16 |
16 |
25 |
18 |
9 |
|
|
|
925 |
1 |
37,82 |
45,01 |
|
MZESPNRSt18 |
18 |
28 |
20 |
10 |
5 |
8,5 |
16 |
1120 |
2 |
40,34 |
48 |
|
MZESPNRSt20 |
20 |
32 |
24 |
12 |
6 |
9,5 |
17,5 |
1550 |
0 |
50 |
59,5 |
|
MZESPNRSt22 |
22 |
35 |
28 |
14 |
6,5 |
11,5 |
20 |
1037 |
0 |
55 |
65,45 |
|
MZESPNRSt24 |
24 |
40 |
32 |
16 |
|
|
|
2475 |
0 |
60 |
71,4 |
|
MZESPNRSt28 |
28 |
44 |
36 |
18 |
9 |
15,5 |
25 |
3300 |
2 * |
68 |
80,92 |
|
MZESPNRSt32 |
32 |
50 |
40 |
20 |
|
|
|
4200 |
0 |
130 |
154,7 |
|
MZESPNRSt36 |
36 |
54 |
44 |
22 |
|
|
|
4900 |
0 |
105 |
124,95 |
|
MZESPNRSt42 |
42 |
65 |
52 |
26 |
|
|
|
7100 |
0 |
155 |
184,45 |
|
MZESPNRSt48 |
48 |
75 |
60 |
30 |
|
|
|
9240 |
0 |
185 |
220,15 |
|
MZESPNRSt54 |
54 |
85 |
70 |
35 |
|
|
|
12300 |
0 |
199 |
236,81 |
* Muster in St 37.
Abnahmemengen
Bestand 0 können mit Losgrößen von 9 Stück gekauft werden.
Spannerweiterung zum Tisch
Werkstückgröße = Spanntischgröße oder min. kleiner.
Hier wurde eine Nuten leiste wie unten beschrieben eingesetzt ! Bessere Lösung Rundstab mit T-Nuten Form. Die Leiste muss lang in den Tisch hineinragen und mit Schrauben vorgespannt sein.
Lösung mit Rundstab
Diese Lösung schont die Tischnute.
Bitte prüfen Sie die Aufspannung der Nute im Normalen Spanneisatz und bei Einsatz mit Rundstab. Bei normalen Nutenstein nicht am Tischende mit voller Spannkarft arbeiten.
Setzen Sie eine Schlaguhr an die Spannstelle ( oberhalb des Nutenstein , und Sie können die Aufwölbung der Nute prüfen.
Ein neuer T- Nutenstein schont Ihren Tisch.
Vergleichsmessung Aufwölbung der Nute. Dies können Sie mit einem Drehmomentschlüssel und Tastuhr prüfen. Hier haben wir gleichzeitig die Spannkraft geprüft.
Der Aufbau der zusätzlichen Spanneinheiten bestehen aus Rund- Stab mit T-Nuten-Profil , ein Block mit Bohrung zu Stab und Gewinde zu Spannschraube und ein Block mit Ø zu Stab mit Haltenut zu Gegenlager.
Spanneisen mit oder ohne Treppenstufen und Gegenlager sind nach DIN einsetzbar, und bei uns zu bekommen.
Stäbe Ø 30 zu Nute 14 Ø 30 Nute 16 Ø 30 Nute 18
Stab Ø 40 zu Nute 22 mm
SpannblockØ40M20 MZESPEWBØ40M20 /Spannblock Ø30M16MZESPEWBØ30M16/SpannblockØ30M12MZESPEWBØ30M12
Stützblock Ø30 B30 MZESPEWBØ30B30 Stützblock Ø40 B40 MZESPEWBØ40B40
Achtung Maße Nut nicht nach DIN Maß E K H wurden geändert.
|
Nr. |
Bezeichnung Bestellnummer |
Ø Stab |
Nutmaß Maß A -0,3 |
Fußbreite E -0,5 |
Länge |
Maß H Höhe -1 |
Maß K Fuß Höhe -0,5 |
Gewicht g Muster |
Bestand Soll |
|
Netto € |
Brutto inkl. 19% MwSt. |
|
1 |
Stab Ø 30 Nute 14 MZESPEWStØ30N14 |
30 |
14 |
22,5 |
250 |
22,5 |
9 |
1090g |
2 |
|
33,61 |
40,00 |
|
2 |
Stab Ø 30 Nute 16 MZESPEWStØ30N16 |
30 |
16 |
25,5 |
250 |
24 |
10,5 |
1140g |
2 |
|
31,98 |
38,06 |
|
3 |
Stab Ø 30 Nute 18 MZESPEWStØ30N18 |
30 |
18 |
30 |
335 |
27 |
11 |
1700g |
2 |
|
33,61 |
40,00 |
|
4 |
Stab Ø 30 Nute 18 MZESPEWStØ30N18b |
30 |
18 |
28 |
310 |
22 |
11 |
1550g |
1 |
|
33,61 |
40,00 |
|
5 |
Stab Ø 40 Nute 22 MZESPEWStØ40N22 |
40 |
22 |
35,5 |
335 |
36 |
15,5 |
3000g |
2 |
|
42,02 |
50,00 |
|
6 |
|
|
|
|
|
|
|
|
|
|
|
0,00 |
|
Nr. |
Bezeichnung Bestellnummer |
Ø Stab |
Auflage Maß B |
Gewinde |
Maße |
|
|
Gewicht g Muster |
Bestand Soll |
|
Netto € |
Brutto inkl. 19% MwSt. |
|
1 |
Block zu Stab Ø 30 Stütze MZESPEWBSØ30B30 |
30 |
30 |
- |
50x30x65 |
|
|
540g |
3 |
|
22,69 |
27,00 |
|
2 |
Block zu Stab Ø 40 Stütze MZESPEWBSØ40B40 |
40 |
40 |
- |
50x30x65 |
|
|
410g |
2 |
|
24,37 |
29,00 |
|
3 |
Block zu Stab Ø 30 Spannst. MZESPEWBSØ30M12 |
30 |
- |
M12 |
50x30x65 |
|
|
580g |
2 |
|
16,81 |
20,00 |
|
4 |
Block zu Stab Ø 30 Spannst. MZESPEWBSØ30M16 |
30 |
- |
M16 |
50x30x65 |
|
|
560 |
1 |
|
17,23 |
20,50 |
|
5 |
Block zu Stab Ø 40 Spannst. MZESPEWBSØ40M20 |
40 |
- |
M20 |
50x30x65 |
|
|
540 |
2 |
|
22,69 |
27,00 |
Lagerliste Rohlinge als Stangenmaterial
Keine DIN Ausführung!
Nutenstab Prototyp Nute 16mm L 330 mm
Nutenstab 18mm wurde zu Vorführzwecke KSS 160 angefertigt. Sonderanfertigung.
Stand 01.07.2016
Diese Stangen werden auf Anfrage als Sonderanfertigung hergestellt.
Einzelne Leisten werden Je nach Bedarf in Zukunft auf Lager gehalten.
Sollten Sie dies zur Tischerweiterung benötigen dann bitte um Rücksprache.
Es ist eine Hebelwirkung möglich. Der Tischrand kann bei nicht sachgerechtem Einsatz beschädigte werden.
Sonderanfertigung bitte anfragen.
Lieferzeit bei Bestand 0 = 4 Wochen
|
Nr. |
Bestellnummer |
Nutmaß Maß A -0,3 |
Fußbreite E -0,5 |
Länge |
Maß H Höhe +/-1 |
Maß K Fuß Höhe +/-0,5 |
Gewicht g Muster |
Bestand Soll |
|
Netto € |
Brutto inkl. 19% MwSt. |
|
6 |
MZESPNRSt16 |
16 |
25 |
330 |
19 |
9,5 |
985 |
1 |
|
37,82 |
45 |
|
7 |
MZESPNRSt18 mit 5x M10 +1x M12 Prototyp Einzelanfertigung |
18 |
30 |
230 |
25,5 |
11,5 |
1150 |
2 |
|
37,38 |
44 |
